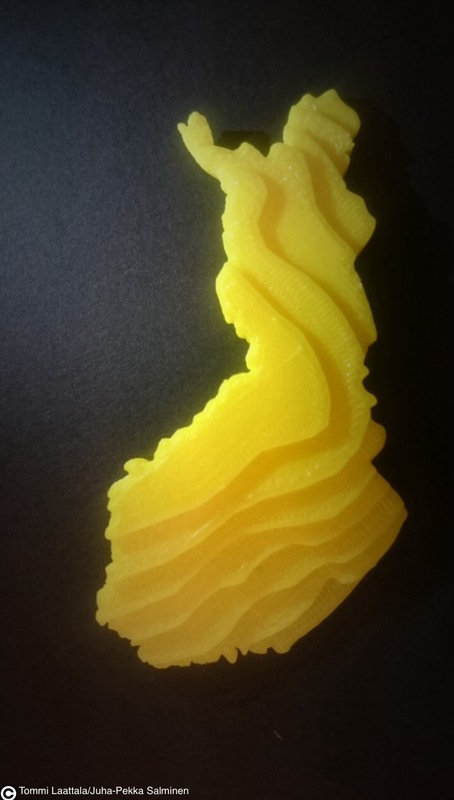

Tämän työn tavoitteena on tehdä 3D- malli maankohoamisnopeudesta Suomen eri osissa. Jos käytät Skandinavian ja Suomen pohjakarttaa, voit luoda esityksen myös laajemmalta alueelta.

Voit hankkia tarvittavan aineiston esimerkiksi alla olevan linkin kautta tai käyttämällä oheista karttaa. Piirrä SketchUp Make-ohjelmalla viivat Suomen (Ruotsin) päälle. Yhden millimetrin nousu maankohoamisessa on 3D- tulosteessa myös 1 millimetri.

Geologia.fi

​Suomi_maankohoaminen_SU16.skp​

Lataa koneelle Suomi_maankohoaminen- tiedosto ja hae Geologia.fi sivuilta maankohoamista esittävä kartta, jonka avulla voit piirtää SketchUp Make-ohjelmassa maankohoamista esittävät raja-arvot annettuun Suomen pohjakarttaan.

Luo nousevat tasot niin, että viiva ulottuu kartan reunaan saakka ja koko alue tulee piirrettyä eli viivaan ei jää katkoja.

Toinen tapa muodostaa 3D-tuloste on siirtää linkkisivulta saatava kuva SketchUp Make-ohjelmaan. Tällöin voit helposti piirtää kyseiset raja-arvot Suomen pohjakarttaan. Valitse File - Import ja etsi tallentamasi kuvatiedosto.

1. Siirrä kuva Suomen rajojen päälle.

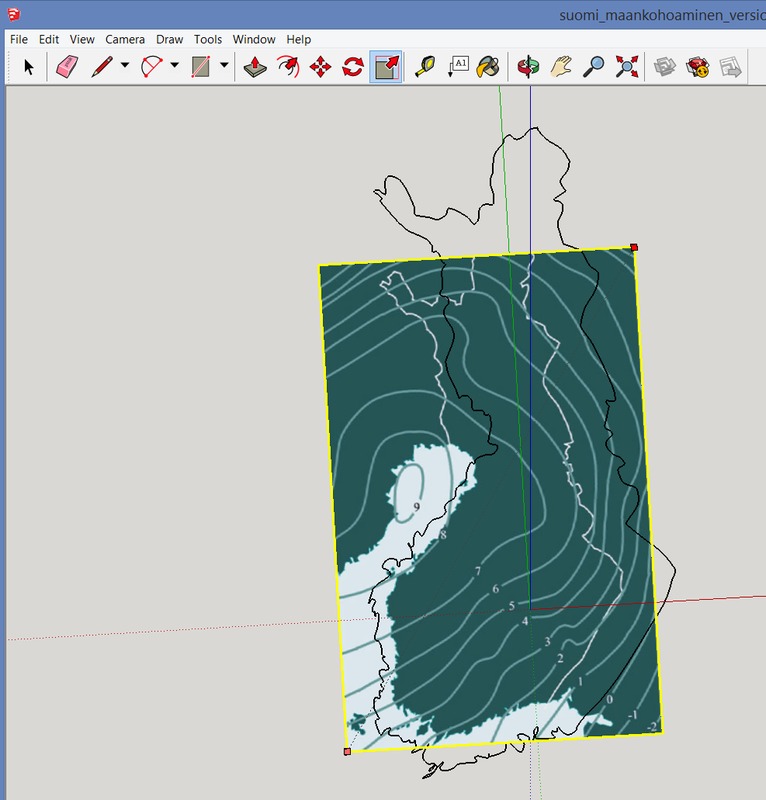

2. Muuta kuva samaan mittakaavaan pohjakartan kanssa käyttäen Skaalaus-työkalua.



3. Käytä Viiva-työkalua ja piirrä kutakin raja-arvoa kuvaavat rajaviivat mahdollisimman tarkkaan kuvaa mukaillen. Tällöin alla olevaan Suomen karttaan piirtyvät identtiset raja-arvot.
4. Muista piirtää kukin viiva rajalta rajalle, jotta työ onnistuu. Ohjelma ilmoittaa sinulle muuttaessaan kartan valkoiseksi, että pinta on valmis.
5. Seuraavan pinnan piirtämiseksi sinun tarvitsee poistaa pinta, joka peittää piirtämättä olevat rajaviivat. Ohessa kuvasarja.



6. Toista samat vaiheet muitakin raja-arvoja piirtäessäsi.
7. Seuraavaksi valitse Työntö-työkalu, jonka avulla nostat ko. aluetta maankohoamisnopeutta kuvaavan millimetrimäärän. Esimerkiksi alue, jossa maa kohoaa 2 millimetriä vuodessa, nostetaan 2 mm. Aloita sieltä, missä kohoamisnopeus on suurin.



8. Katso piirretyn pylvään alapuolelle ja tarkista, että pylväälle piirtyi myös pohja. Jos se puuttuu, niin tee se Viiva-työkalun avulla noudattaen kuvasarjaa.




​
