Akustinen kaiutin puhelimelle
Kaiuttimen idea on että puhelimesta tuleva ääni saa puun värähtelemään ja näin se voimistuu. Siis sama periaate kuin vaikka viulussa tai kitarassa. Kaiutin rakentuu kolmesta lautakerroksesta, takimmainen on yhtenäinen, keskimmäisessä kaiutinreiät, kolo puhelimelle ja käytävä puhelimen kaiuttimesta kaiutinreikään. Jos puhelimen kaiutin on puhelimen takana ei tehdä näitä käytäviä vaan kaiverretaan urat takimmaiseen lautaan. Etummaisessa on myös kaiutinreiät ja mahdollisesti kolo puhelimelle, kaiuttimen mallista riippuen.

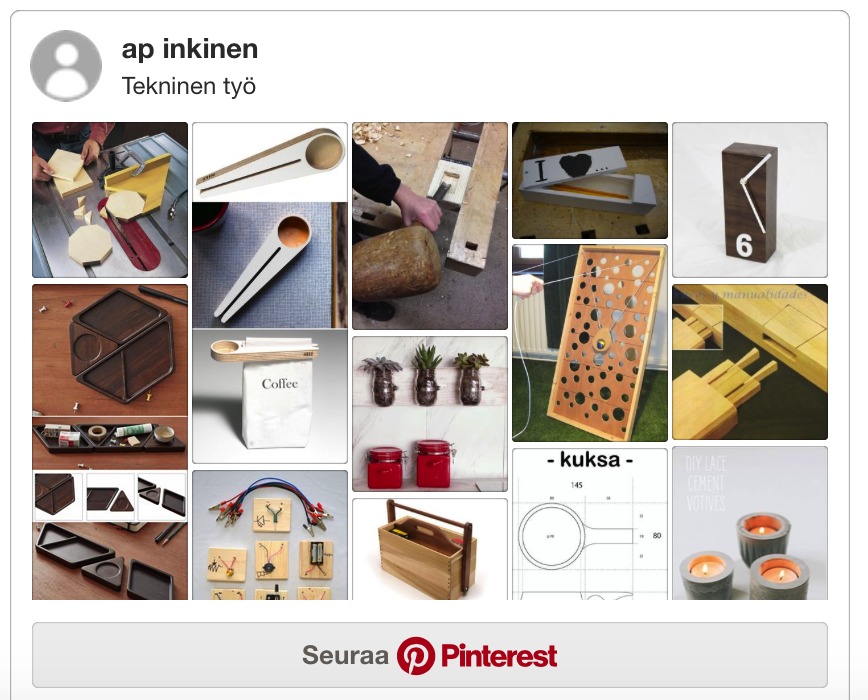

Keräsin Pinterestiin kuvia kaiuttimista, tutustu niihin. Helpointa on kirjautua sisään Facebook -tilillä, jos sellainen on. Voit myös googlata vaikka acustic amplifier for phone ja tutustua sitä kautta aiheeseen. Kokeile myös Youtubea, sieltä löytyy videoita kaiuttimen tekemisestä.
 |

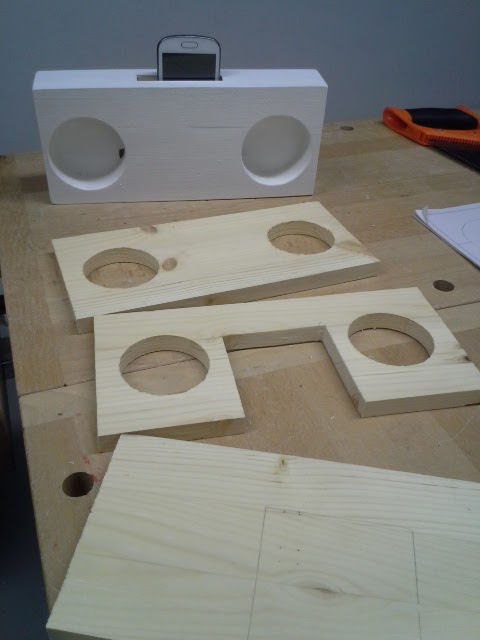

| Perusmalli valmiina ja osat. |
Työohjeet päävaiheittain, sovella tarvittaessa:
1. Suunnittele malli ja piirrä se vihkoon 1:1 kokoisena. Tarkista käytettävissä olevat materiaalit miettiessäsi mitoitusta. Piirrä myös puhelimen paikka ja mitoita se oikein. Tarkista puhelimen kaiuttimen paikka ja merkitse se piirustukseen.
2. Sahaa laudasta kolme saman pituista pätkää. Merkitse kaiutinreikien paikat etummaiseen ja keskimmäiseen tarkasti samalle paikalle. Merkitse paikka ristillä. Poraa reiät reikäsahalla porakoneella (opettajan ohjauksessa).
3. Piirrä puhelimen kolo keskimmäiseen lautaan ja sahaa se. (Piirrä samalle kohtaa etummaiseen lautaan kolo, mutta vähän pienempi ja sahaa sekin auki.)
4. Piirrä kaiutinkäytävä joko takimmaiseen tai keskimmäiseen lautaan, riippuu puhelimesta. Sahaa tai talttaa se.
5. Siisti kolojen reunat viilaa ja hiomapaperia käyttäen ja liimaa laudat päällekkäin tarkasti kohdistaen.
6. Kun liima on kuivunut höylää/hio reunat siisteiksi ja pyöristä kulmia ja pintakäsittele haluamallasi tavalla.
7. Laita puhelimesi soimaan kaiuttimessa ja pyydä kaveria kuvaamaan siitä video ja laittamaan se WhatsAppiin tai Instagramiin (#kuopionkansalaisopisto, #käsityökoulutaituri).
Muista ottaa kuvia jokaisesta työvaiheesta ja jaa ne WhatsAppissa muille Taituri -ryhmäläisille tai laita Instagramiin (#kuopionkansalaisopisto, #käsityökoulutaituri).
Puukon kahvan valmistus
Tutustu näihin ja paketissa oleviin ohjeisiin ennen kuin aloitat työskentelemään.
Jos olet epävarma niin kysy!
Saamissanne rakennussarjoissa on kaikki tarpeellinen puukon ja tupen tekemiseen sekä ylimalkaiset ohjeet. Älkää turhaan levitelkö osia pitkin pöytiä, ettei pienet osat häviä.
Edellisessä puukopäivityksessä (klik!) on linkkejä puukontekoaiheisiin blogeihin, tutustukaa niihin joutoaikana.
Työvaiheet:
1. Kierrä maalarinteippiä terän ympärille, se suojaa terää kolhuilta ja tylsymiseltä sekä puukon tekijää terältä. Ruotoa ei teipata.
2. Paketissa on mukana soikion muotoinen messinkinen alahela. Siinä on valmiina ruodon mentävä reikä, mutta se vaatii pientä sovittamistä. Suurenna reikää neulaviilalla kunnes se istuu nätisti terän juureen.
3. Kahva-aihio kiinnitetään terään poraamalla aihion läpi ruodon mentävä reikä. Merkitse kahva-aihion molempiin päihin keskikohta ja poraa sitten 5 mm:n terällä reikä kahvan läpi. Tee poraus penkkiporakoneella ja ole tarkkana että reikä menee varmasti suoraan.
Terä voidaan kiinnittää myös siten, ettei mene kahvan läpi. Silloin ruotoa on lyhennettävä eikä poraus mene tietystikään läpi ja terä liimataan epoksiliimalla kiinni. EI SIIS PUULIIMALLA!!!
4. Merkitse toiseen päähän ruodon leveys ja poraa sen mukaan kaksi reikää hieman vinoon keskimmäistä reikää kohden. Katso kuva:
Suurenna aukkoa taltalla tai kiinnittämällä pora akkuporakoneeseen ja kääntelemällä terää edestakaisin poran pyöriessä. Varo kuitenkin ettei terä katkea! Kokeile aina välillä miten terä reikään istuu. Älä hakkaa väkisin, kahva-aihio voi haljeta!
Toinen tapa istuttaa terä kahvaan on ruodon lämmittäminen ja sitten kahvan siihen upottaminen jolloin kuuma rauta polttaa kahvaan reiän. Silti pitää kuitenkin reiät porata, vain loppusovitus tehdään polttamalla.
Eli kiinnitä terä tukevasti ruuvipenkkiin, laita esim, pahvia leukojen ja terän väliin suojaksi. Lämmitä kaasuliekillä ruodon pää punahehkuun ja paina sitten terä paikoilleen. Toista niin monta kertaa kunnes kahva-aihio painuu ylähelaan kiinni. Savua nousee, huolehdi ilmanvaihdosta. Muista lämmittää vain ruotoa, jos terä pääsee lämpenemään liikaa niin siitä häviää karkaisu eikä se pysy sitten enää terävänä.
5. Kopio terän malli vihkoosi käyttäen terää mallineena. Suunnittele sitten useita eri vaihtoehtoja kahvan malliksi. Mieti ergonomiaa, eli sitä miten se kahva istuu käteesi äläkä unohda myöskään mitoitusta. Muista että puukon kahvassa kaksi millimetriä on paljon. Joskus voi olla hyvä tehdä malli jostain pehmestä puusta tai esim. styroksista.
Kun olet saanut terän istutettua paikoilleen piirrä puukon kahvan ääriviivat aihioon ja sahaa ylimääräinen pois. Jätä kuitenkin reilusti työvaraa.
Hio kahvan pää siistiksi. Siis se pää jonka sahasit ja josta ruoto tulee läpi.
6. Paina terä paikoilleen helan kanssa. Ruoto tulee nyt aika paljon yli, joten sitä on lyhennettävä. Se saa tulla noin millin (1 mm) verran yli puukon kahvan päästä tai siihen tulevasta aluslevystä.
Paina terä nyt paikoilleen ja varmista kiinnitys epoksiliimalla (esim. Locktite). Ei siis millään puuliimalla, se ei liimaa metallia eikä täytä koloja. Epoksiliimassa on kaksi tuubia, kovete ja itse liima-aine, kumpikaan ei yksinään liimaa eikä kovetu. Molemmista tuubeista puristetaan sekoitusalustalle yhtä paljon ja sekoitetaan hyvin ja sen jälkeen levitetään liimattavaan kohteeseen. Eli tässä tapauksessa kahvassa olevaan reikään.
Kiinnitä nyt terä tukevasti ruuvipenkkiin, ei siis höyläpenkkiin. Laita vielä varmuudeksi esim. pahvia terän ja ruuvipenkin leukojen väliin. Ota pieni pallopäävasara ja naputtele sillä pikkuhiljaa ruodon pää puolipallon muotoiseksi.
7. Nyt pääset muotoilemaan kahvaa. Voit aloittaa työstämisen esim. kavahöylällä tai isolla raspilla. Kannattaa edetä pikkuhiljaa, jos otat liikaa puuta pois sitä ei enää saa siihen takaisin. Joten älä innostu liikaa ja hätäile!
Kun muoto alkaa olla kohdillaan vaihda työvälineiksi viila ja hiomapaperi.
