Näissä harjoituksissa tutkitaan ulkoisen LED:in ja moottorin toimintaa.
Tarvikkeet:
Kytkentälevy ja microbitti
Kaksi jumpperia
Punainen ledi
220 Ohmin vastus

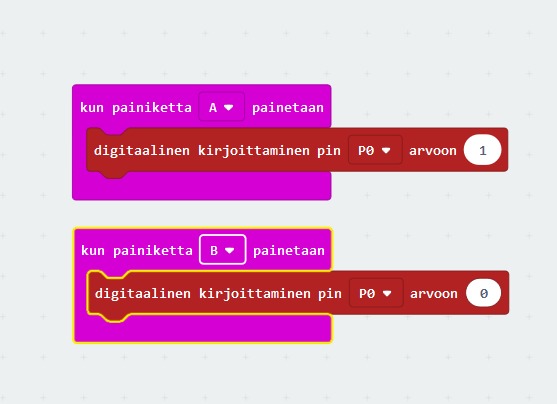

1. Harjoitellaan ensin LED:in kytkemistä ja koodia, jolla LED:in saa päälle ja pois nappia painamalla.

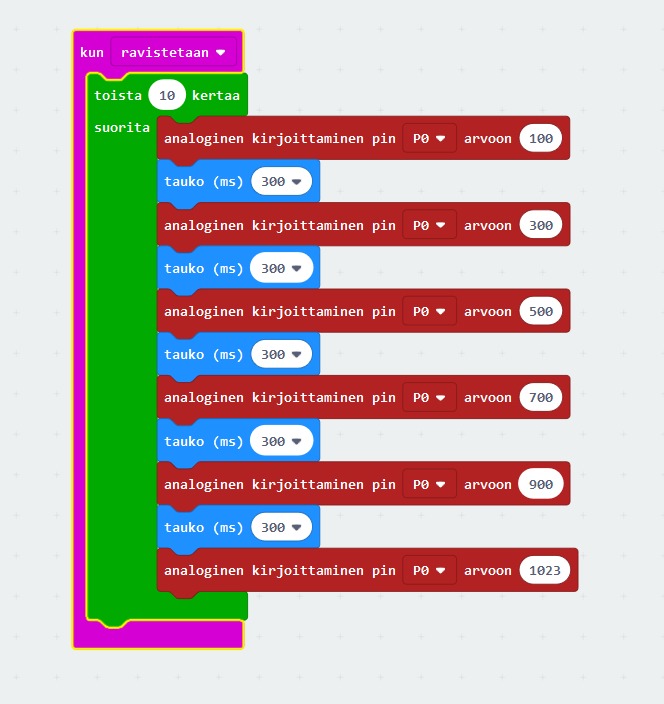

2. Tehdään samalla kytkennällä kirkastuva LED. Käytetään tällä kertaa analogista signaalia, jolloin pystymme vaikuttamaan LED:in läpi kulkevaan virtaan.

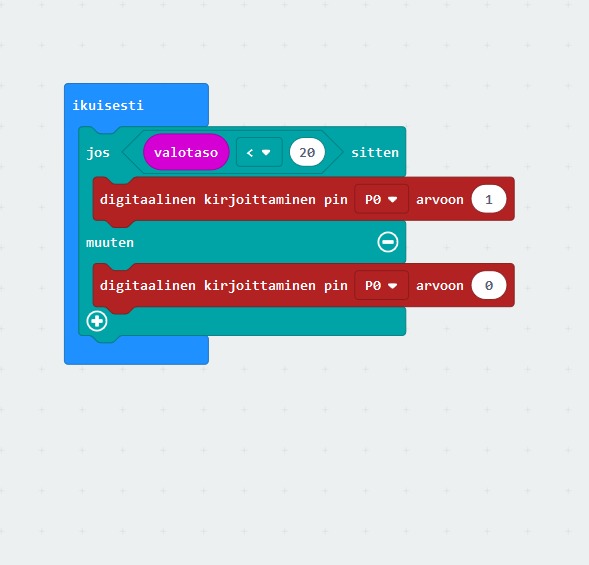

3. Tehdään samalla kytkennällä valon määrää mittaava kytkentä. Laitetaan LED syttymään, jos valon määrä menee tietyn arvon alle. Valotasoa microbitti mittaa asteikolla 0-128.



Extra:
Tee kytkentä, joka reagoi liian suureen lämpötilaan käynnistämällä sähkömoottorin, jossa on tuuletin.
Älä pura vanhaa kytkentää pois, vaan rakenna uusi kykentä eri pinniin.
