Välineet: oppilasvirtalähde, johtimia, kaksi samanlaista hehkulamppua, kolme yleismittaria.

Tässä työssä tutkitaan (taas) vastusten (hehkulamput) vaikutusta sähkövirran suuruuteen sekä sähkövirran jakautumista haaroittuneessa virtapiirissä.

a) Mittaa virtapiirin, jossa on yksi lamppu, sähkövirran arvo.

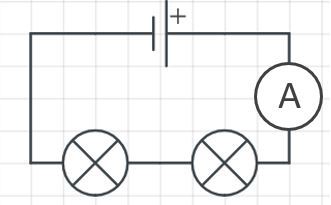

b) Mittaa virtapiirin, jossa on kaksi samanlaista lamppua sarjaankytkettynä, sähkövirran arvo.


Mitä sähkövirran arvolle tapahtuu?

Mitä lamppujen kirkkaudelle tapahtuu?

c) Mittaa virtapiirin, jossa on kaksi samanlaista lamppua rinnankytkettynä, sähkövirran arvo. Virtamittari A1 mittaa koko virtapiirissä kulkevaa sähkövirtaa ja kaksi jälkimmäistä virtamittaria A2 ja A3 mittaavat haaroittuneiden sähkövirtojen arvoja.


Mitä koko virtapiirin sähkövirran arvolle A1 tapahtuu?

Mitä lamppujen kirkkaudelle tapahtuu?

Mitä huomaat, kun vertaat haaroittuneiden sähkövirtojen A2 ja A3 arvoja koko virtapiirin sähkövirran arvoon A1?
