1. Tarvitset [[$9,0 \ V$]] jännitteen ja sinulla on käytössä [[$1,5 \ V$]] paristoja. Miten kytket paristot? Piirrä kytkentäkaavio.

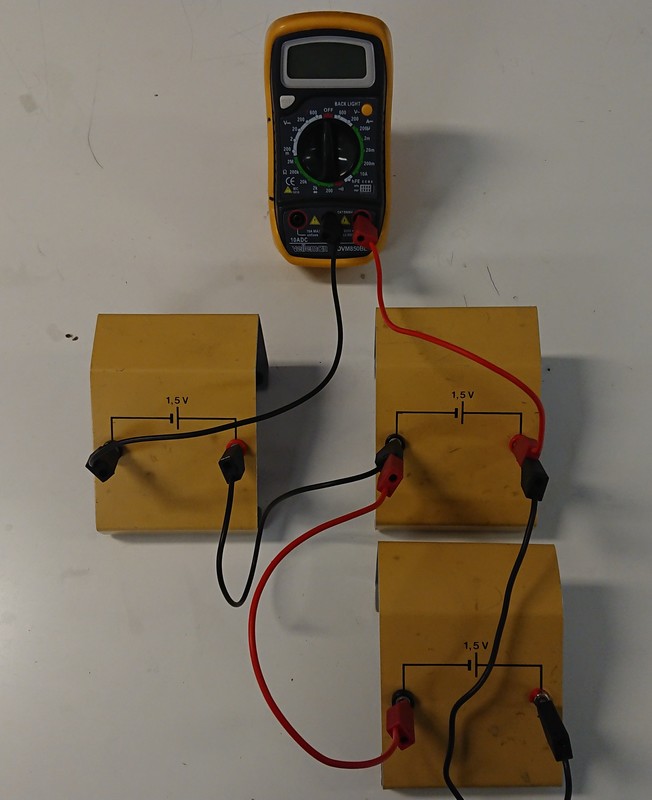

2. a) Piirrä kuvan kytkentäkaavio.

b) Mitä lukemaa jännitemittarin pitäisi näyttää? Perustele.

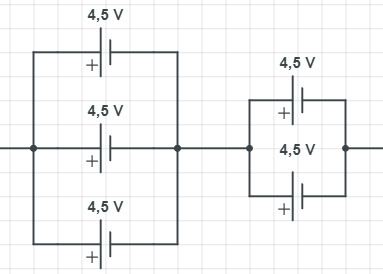

3. Mikä on kytkennän kokonaisjännite? Perustele.
a)


b)
