- kirjassa sama asia kpl 24 s.119

• resistanssi tulee käsitteenä sitten huomenna tiistaina

- tänään selvitetään mikä vaikutus virran suuruuteen on sillä, ovatko lamput kytketty virtapiiriin sarjaan tai rinnakkain

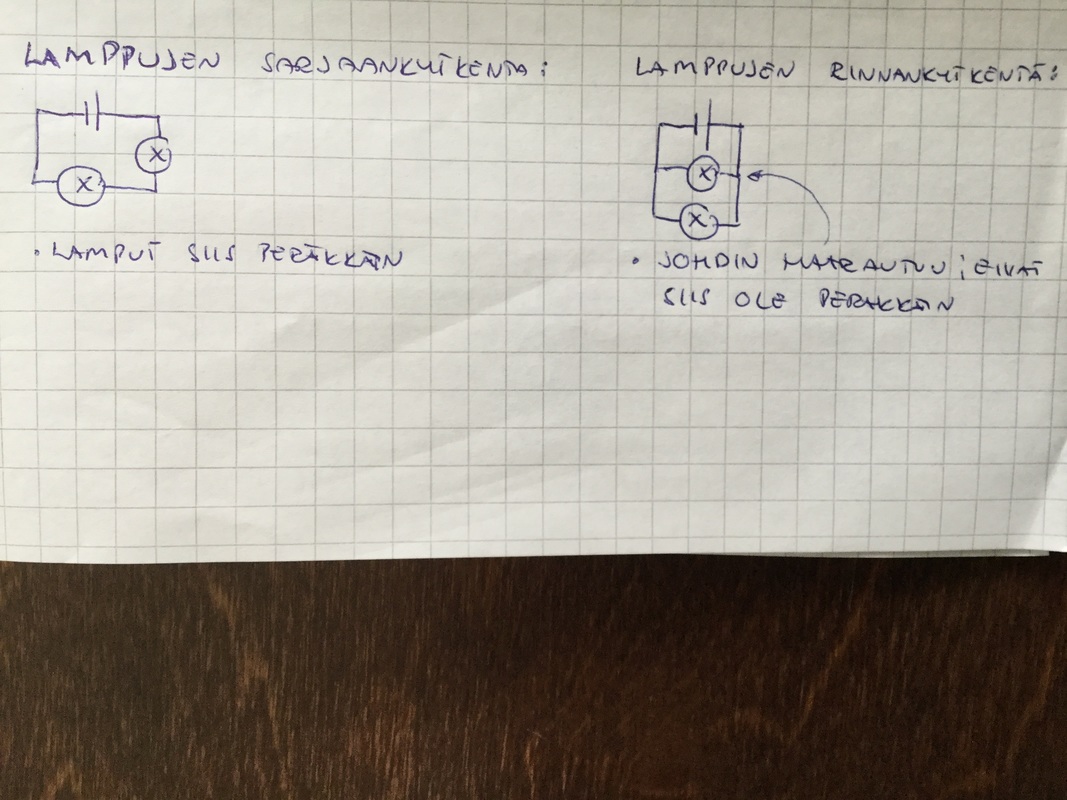

• katsotaan ensin kytkentäkaavio, jossa lamput rinnakkain ja sarjassa

- kun lamput ovat kytkettynä sarjaan:

• lamput palavat himmeämmin kuin yksi lamppu
• jos yksi lampuista irroitetaan, niin mikään lamppu ei pala (virran kulku katkea irroitetusta lampusta eteenpäin)

- kun lamput ovat kytkettynä rinnakkain:

• lamput palavat yhtä kirkkaasti kuin yksi lamppu
• jos yksi lampuista irroitetaan, niin muut lamput palavat

- edellä mainitut asiat kuvina:



- miksi sarjaan kytketyt lamput sitten palavat himmeämmin kuin yksittäinen lamppu?

• jokainen lamppu vastustaa virran kulkua. Kun lamput ovat sarjaan kytkettyinä, niin sitä enemmän ne vastustavat virran kulkua. Ne ovat kuin isot kivet joessa, mitä enemmän on kiviä (eli lamppuja) joessa, sitä hitaammin vesi virtaa (eli sähköä virtaa virtapiirissä)

- miksi sitten rinnakkain kytketyt lamput palavat yhtä kirkkaasti kuin yksi lamppu?

• samaa jokivertausta käyttäen, nyt joen vedellä on oma reitti jokaiselle kivelle eli saman verran virtaa kulkee jokaiseen rinnakkain olevaan lamppuun. Jotta jokaisen rinnakkain olevan kiven ohitse virtaisi yhtä paljon vettä, pitää vettä olla joessa virtaamassa yhteensä enemmän.

- tästä päästäänkin itse asiaan eli virran suuruuteen näissä kytkennöissä
- edellisten perusteella

• kun lamput sarjassa, niin kokonaisvirta virtapiirissä pienenee
• kun lamput rinnakkain, niiin kokonaisvirran määrä virtapiirissä kasvaa

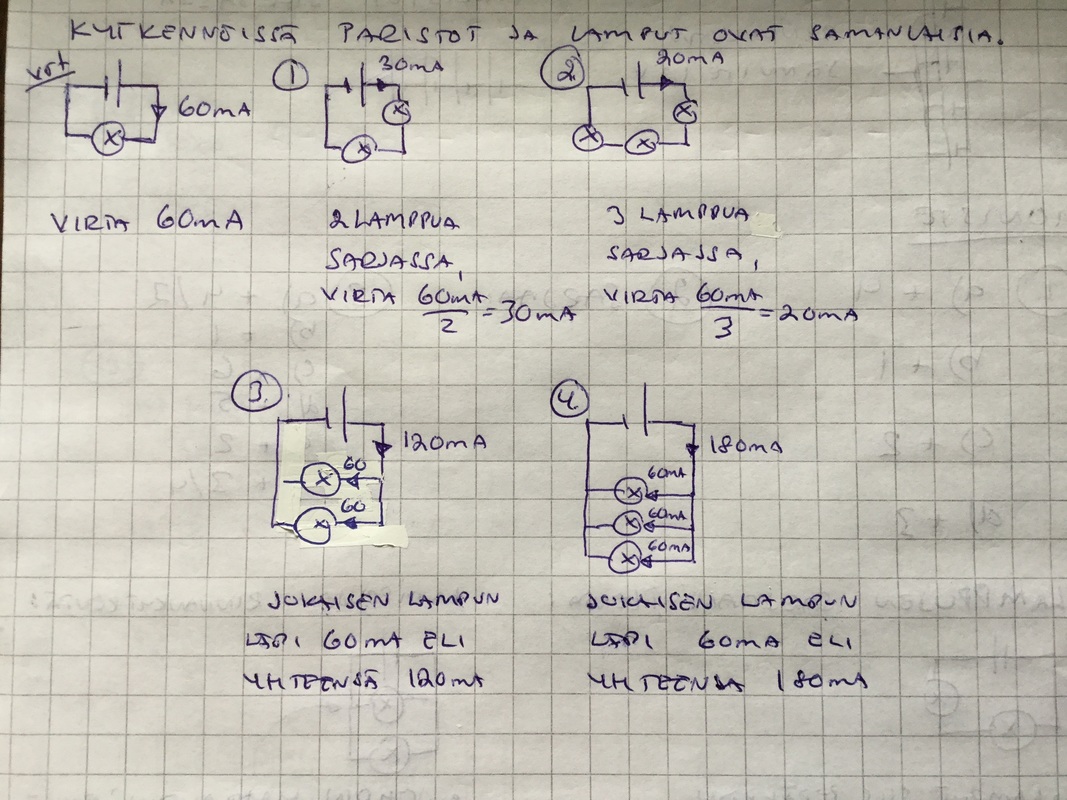

- tästä myös esimerkkejä numeroin



- missä virtapiirissä kulkee suurin virta? Kytkennässä 4.
- entä pienin virta? Kytkennässä 2.
- missä virtapiirissä paristo tyhjenee nopeiten? Kytkennässä 4
- entä missä virtapiirissä paristo kestää pisimpään? Kytkennässä 2
- missä virtapiirissä lamput palavat himmeimmin? Kytkennessä 2
- entä kirkkaimmin? Kytkennässä 3, 4 ja vertailu kytkennässä kaikki lamput ovat yhtä kirkkaita

- tee alla olevasta kuvasta tehtävät 1-3
