Syväpaino, metalligrafiikka

Yleistä tekniikasta

SYVÄPAINOMENETELMÄT

  • Syväpainomenetelmillä tehtyä grafiikkaa kutsutaan yleisesti metalligrafiikaksi.
  • Painolaattana on yleisimmin kupari mutta myös esim. sinkkiä ja messinkiä voidaan käyttää.
  • Syväpainossa kuva-aihe kaiverretaan tai syövytetään metallilaattaan syvennyksiksi.

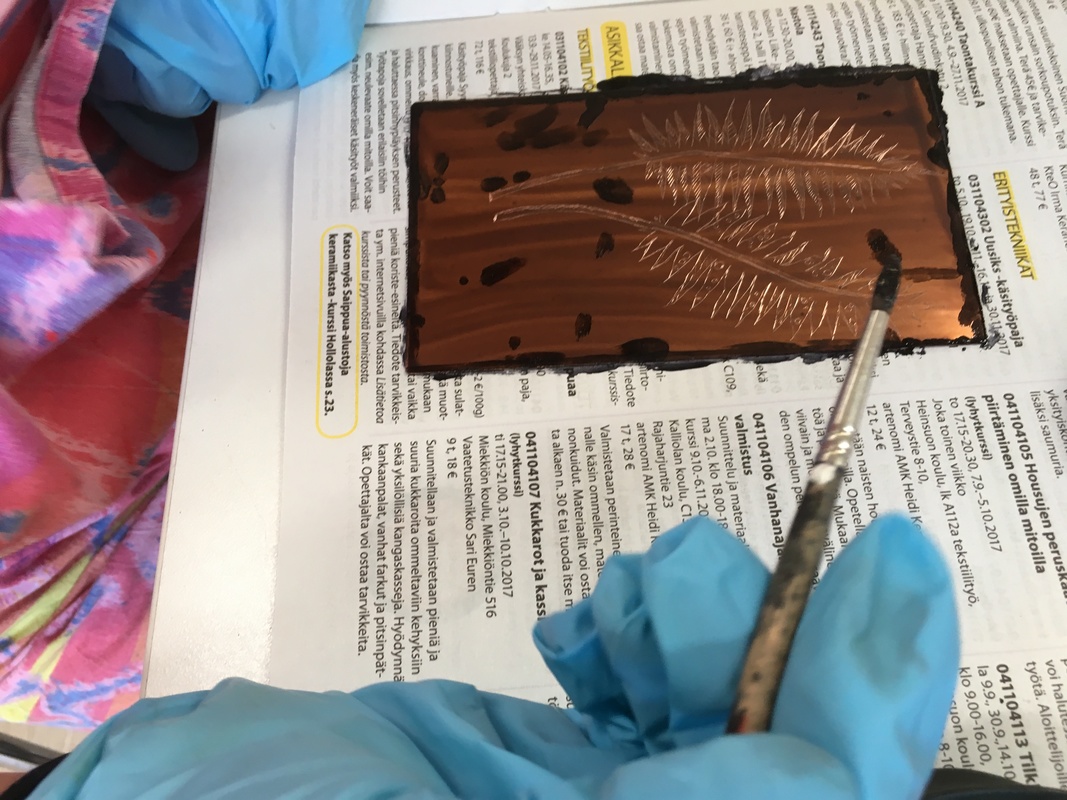

  • Pohjustetuun laattaan piirretään piikillä kuva peilikuvana. Laatalla paljastuu kupari piirrosviivan alta. Virheet tai väärät jäljet laatalta peitetään lakalla (suojataan syöpymiseltä).
  • Piirretty laatta syövytetään rautakloridilla. Syövytysajalla voidaan säädellä viivan voimakkuutta:lyhyt syövytys saa aikaan hennon viivan, pitkä syövytys paksymman ja täyteläisemmän viivan.
  • Mitä syvempi laatalla oleva ura on sitä enemmän sinne jää painoväriä ja sen voimakkaampi on painotulos.


    Vedostaminen:

  • Laatan väritys tehdään hiertämällä painoväri laatan uurteisiin jonka jälkeen ylimääräinen väri laatan kuvattomilta alueilta poistetaan kovitetun sideharson eli tarlataani-kankaan avulla.
  • Viimeistely tehdään ensin paperilla pyyhkien ja lopuksi voidaan poistaa myös laatan pinnalla oleva ohut värikalvo käden syrjällä pyyhkien.


  • Vedostaminen tehdäänsylinteri- eli etsausprässillä siten ettää väritetty laatta asetetaan prässin painopöydälle.

  • Kostuttetu painopaperi lasketaan laatan päälle ja päälimmäiseksi lasketaan painohuopa. Kun painopöytä rullataan prässin telojen puristuksen läpi, siirtyy väri painolaatan urista paperille.




Ohessa pdf-tiedosto käyttöösi, huomaa että kuvia ei saa käyttää muuhun tarkoitukseen:Grafiikka Kuva esimerkki 2.pdf
Grafiikka Kuva esimerkki 1.pdf

Yleisiä työskentely ohjeita

Laatan puhdistus ja pohjustaminen

  1. Puhdistusaine, esim. kuparikiilto /hankaa lika esiin laatasta
  2. Tärpätti ja trasseli
  3. Sinol ja liitujauhe/ trasseli
  4. Sinol ja puhdas/ trasseli
  5. Pohjustaminen

Älä sekoita trasseleita keskenään!

Pohjustus

  1. Laita tarvittaessa lämpölaatta päälle (lämpötila ei saa olla liian korkea!)
  2. Pohjusta puhdistettu laatta
    1. kovapohja nestemäinen
    2. kovapohja keko/telaus
    3. pehmeäpohja nestemäinen
    4. pehmeäpohja keko/telaus
  3. Puhdista tela tarvittaessa
  4. Jos savustat, tee se vain opettajan kanssa yhdessä!
  5. Lämmitetyllä laatalla nestemäinen pohjuste leviää paremmi

Syövytys / Rautkloridi

  1. Kaada laimennettu rautakloridi varovasti oikeanpuoleiseen harmaaseen muovialtaaseen (sakka jää kanisterinpohjalle, joka kaadetaan jäteastiaan)
  2. Teippaa laattaan ”nosto teipit”, joista voit nostaa laattasi helposti pois altaasta ja teipistä myös tiedät missä laattasi on
  3. Laita laattasi syöpymään, varo muiden laattoja!
  4. Nosta laatta ja valuta sitä hetkinen
  5. Huuhdo laatta vasemmassa altaassa väljällä vedellä, huuhdo myös allas!
  6. Siirrä laatta pöydille sanomalehdille, painele kevyesti sanomalehdillä
  7. Kuivata huolella jos vielä jatkat akvatinta syövytystä, laatan tulee olla kuiva ennen lakkausta!

Syövyttäessäsi huomioi seuraavaa:

  • Käytä aina hanskoja ja suojalaseja!
  • Jos iholle roiskuu rautakloridia, huuhdo rautakloridi iholta välittömästi
  • Jos silmiin roiskuu rautakloridia, käytä ensiapuna silmähuuhdetta ja mene ensiapuun huuhtelemaan silmä (muista tapaturmailmoitus)

Tunnin lopussa:

  1. liitä lavuaarin poistoputki syövytyspisteellä huolella säilytysastiaan
  2. valuta rautakloridi takaisin säilytysastiaan.
  3. sulje säilytysastia ja siirrä syrjään
  4. laita lavuaarin poistoputki huuhtelu sankoon
  5. huuhtele allas vedellä rautakloridi jäämistä
  6. tyhjennä sanko
  7. huuhdo kaikki muutkin altaat
  8. laita likaiset kuivatuspaperit tavallisiin roskiin
  9. laita tosi likaiset trasselit liuotinjätteisiin
  10. pyyhi tasot tarpeen mukaan tärpätillä tai sinolilla

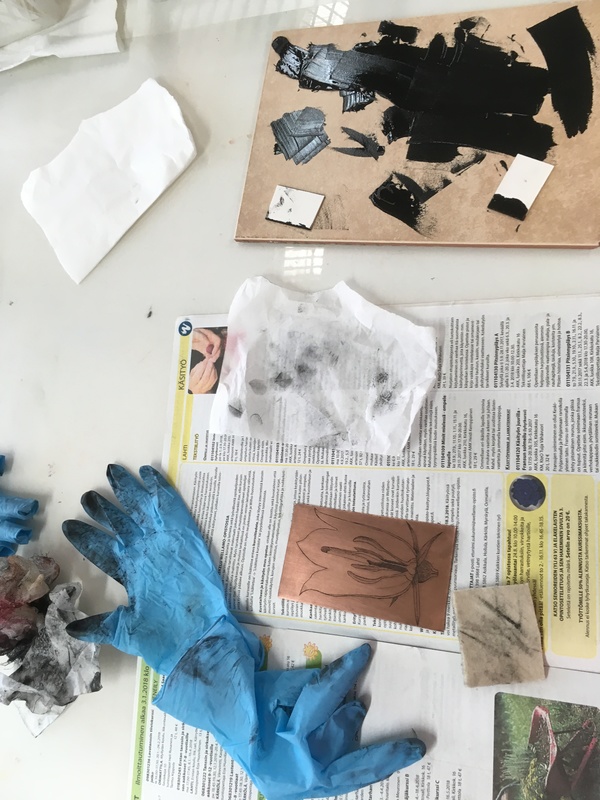

Vedostus

  1. Laita puhdas vesi puhtaaseen altaaseen
  2. Revi paperit oikean kokoiseksi
  3. Laita paperit likoamaan altaaseen yksitellen, tarkista ettei jää ilmakuplia
  4. Sekoita väri aina sekoitusalustalla, esim. kaakeli
  5. Laita sekaan tarpeellinen määrä ohennetta ja sekoita huolella
  6. Levitä väri laatalle muovilastalla tai pahvinpalalla (metalli raaputtaa laatan pilalle)
  7. Poista turha väri tarlataanilla, sukkahousulla tms.
  8. Puhdista laatta sileällä paperilla kevyesti tai kämmenellä
  9. Ota suojakäsineet kädestä tai puhdista kädet
  10. Siirry prässille, kun se on vapaa
  11. Nosta kostutettu vedospaperi altaasta, valuta
  12. Painele valuva vesi pois
  13. siirry prässille, kun se on vapaa
  14. Vedosta ja väännä kun olet:
    1. tarkistanut prässin kiristyksens
    2. huopien asennon
    3. levyn asennon
    4. väännä reunalle asti,

jotta seuraava vedostaja voi jatkaa helpommin

  1. Käytä vedostaessa suojapaperia, alla ja päällä
    1. alimmaiseksi suojapaperi
    2. laatta teos ylöspäin
    3. kostutettu paperi
    4. suojapaperi
    5. Huovat

Tunnin lopussa:

  1. Löysää prässi
  2. Puhdista prässi tarvittaessa
  3. Putsaa värialustat öljyllä tai tärpätillä
  4. Puhdista kaikki työvälineet
  5. Kaada liuotin jätteet jäte astioihin
  6. Laita liuotinrätit niille varattuihin astioihin
  7. Laita likaiset kuivatuspaperit tavallisiin roskiin
  8. Laita märät ja melko puhtaat kuivatus makulatuurit kuivamaan
  9. Pyyhi työtasot tarpeen mukaan tärpätillä tai sinolilla
  10. Kaada vesi pois paperialtaasta ja pese allas tiskiharjalla, jottei tule limaa ja punahometta!

MUISTA SAMMUTTAA LÄMPÖLAATTA

TÄRPÄTTI – LIUKOISIA

  • POHJUSTEET
  • PAINOVÄRIT
  • LITOLIIDUT

SINOL – LIUKOISIA

  • AKVATINTAHARTSI
  • SUOJALAKAT
  • SPRII-LIUKOINEN PERMANENT TUSSI

VEDELLÄ PESTÄÄN LAATALTA POIS:

  • Ranskalainen liuos + liitujauho
  • sokeriakvatintaliuos

Sokeriakvatinta liuos:

  • 1 osa arabikumia
  • 1 osa sokeria
  • mustaa tussia (guassi, lateksipasta, peiteväri, ei akryylia)
  • vettä tarpeen mukaan

Ranskalainen liuos:

  • 1/5 suolaa
  • 1/5 etikkaa
  • 3/5 vettä
