03. Ohmin laki ja resistanssi

oispa ruokaa

3-2
a) ei, jännitehäviötä ei tiedetä
b) joo
c) ei
d) joo

3-3
a)
A 4,5V
B 3V
b)
A 35mA
B 50mA
c)
vastuslangat noudattavat Ohmin lakia, sillä kuvaajat ovat suoria

3-4
sininen lanka:
I=10mA
U=3,5V
R=U/I
R= $\frac{3{,}5V}{0{,}010A}=350\Omega$
punainen lanka:
I=20mA
U=3V
R= $\frac{3{,}0V}{0{,}020A}=150\Omega$

3-5
a)

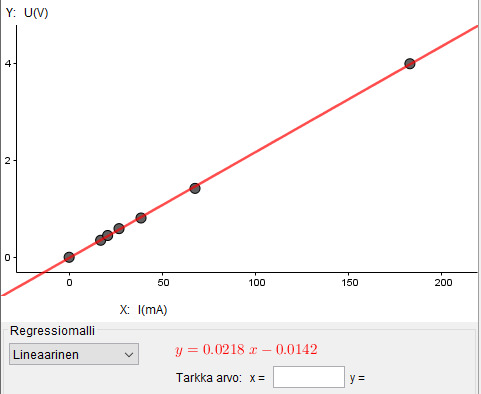

b) kulmakertoimesta saadaan resistanssi 0,0218V/mA, eli 21,8 ohmia
c)

3-7
$R=\frac{U}{I}=\frac{4{,}5V}{0{,}012A}=375\Omega$
$U=RI=375\Omega\cdot0{,}066A=24{,}75V$
3-8
a)

b)
U=RI
$U=220\Omega\cdot0{,}02A=4{,}4V$
3-9
a)
R=U/I
$R=\frac{7{,}35V}{1{,}08A}=6{,}8055...\Omega$
b)
I=U/R
$I=\frac{15V}{6{,}8055...\Omega}=2{,}2041...A$
c)
U=RI
$U=6{,}8055...\Omega\cdot0{,}200A=1{,}361...V$

3-10
a) 1,5V
b)
$R=\frac{U}{I}=\frac{0{,}5V}{0{,}02mA}=25\Omega$
$R=\frac{2{,}5V}{0{,}05mA}=50\Omega$
c) hehkulangan lämpötila kasvaa, joten resistanssikin kasvaa
3-11
a) ei noudata, kuvaaja ei ole suora
b) $R=\frac{U}{I}=\frac{3{,}0V}{0{,}04A}=0{,}012\ \Omega$

3-13
5600 ohmia
