Työ: virtapiirejä tietokoneella

Jännitteen ja virran mittaaminen

  • Jännite U(V) mitataan aina virtapiirin ulkopuolelta
TAI

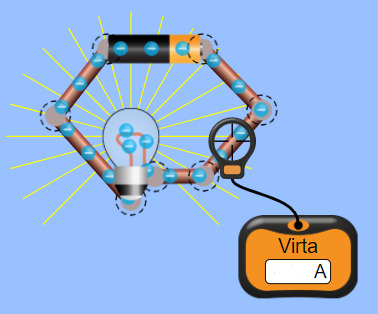

  • Virta I(A) mitataan osana virtapiiriä (oikeasti aina näin!)

TAI

(Todellisuudessa yhdestä pisteestä virtapiirin ulkopuolelta ei voi mitata!)

Työohje

Avaa virtapiirisimulaattori: https://phet.colorado.edu/sims/html/circuit-construction-kit-dc/latest/circuit-construction-kit-dc_fi.html (google: phet virtapiiri)

Kytkennän saa irti valitsemalla kytkennän ja painamalla saksen kuvaa.

Piirrä rakentamiesi virtapiirien kytkentäkaaviot ja taulukoi mittaamasi jännitteen ja virran arvot vihkoon!
  1. Rakenna virtapiiri jossa on paristo ja lamppu
    • Mittaa virtapiirin jännite ja siinä kulkeva virta

  2. Rakenna virtapiiri jossa on kaksi paristoa peräkkäin (sarjassa) ja lamppu

    • Mittaa virtapiirin jännite ja siinä kulkeva virta

  3. Rakenna virtapiiri jossa on kaksi paristoa vierekkäin (rinnankytkentä) ja lamppu
    • Mittaa virtapiirin jännite ja siinä kulkeva virta

  4. Mitä tapahtuu jos sarjaankytkennässä kytkee toisen pariston päinvastoin? (+ napa kohti toista + napaa)
    • Elementtiä saa muokattua klikkaamalla
    • kokeile säätää paristojen jännitettä, mitä tapahtuu?

  5. Rakenna simulaattorissa oma virtapiiri ja piirrä sen kytkentäkaavio vihkoon
