Level 9
Find your electric way
KATSO ENSIN "VÄLIPALA" JA SITTEN TÖIHIN:
https://www.youtube.com/watch?v=yA8gZM3fghc
Valitse yksi tie seuraavista: (1, 2 tai 3)
1. Way one, Sähkömagneetti
A. Rautanaula magneettina - labra: Tee suunnitelma miten saisit rakennettua sähkömagneetin annetuista (paksu rautanaula, ohut johdin, 2 hauenleukaa, 4,5 V paristo, niittejä) välineistä. Piirrä kuva koejärjestelystä vihkoon.
Älä kytke paristoa ennenkuin olet näyttänyt suunnitelman opettajalle.
LUE ENNEN B-KOHTAA KIRJAN S. 199, SITTEN VASTA TÖIHIN....

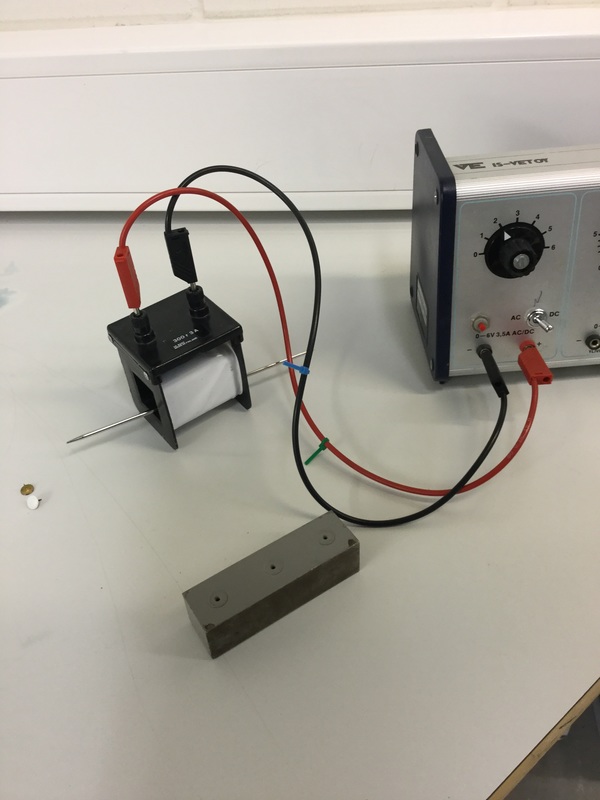

B. Katso alla olevasta kuvasta välineistö (kuvassa oikealla oppilasvirtalähde).
Testaa sähkömagneetin voimakkuutta -eli kykyä tarttua nastoihin. Käytä 300 r käämiä ja 2 voltin jännitettä.
DC- asento.Testaa ensin sukkapuikolla ja sitten rautasydämellä kts. kuva. Kirjaa havainnot vihkoon ja mieti mikä vaikuttaa sähkömagneetin voimakkuuteen. Selvitä kirjan avulla mitkä kaikki seikat vaikuttavat sähkömagneetin voimakkuuteen. Piirrä nämä vaikuttavat asiat myös kuvina.

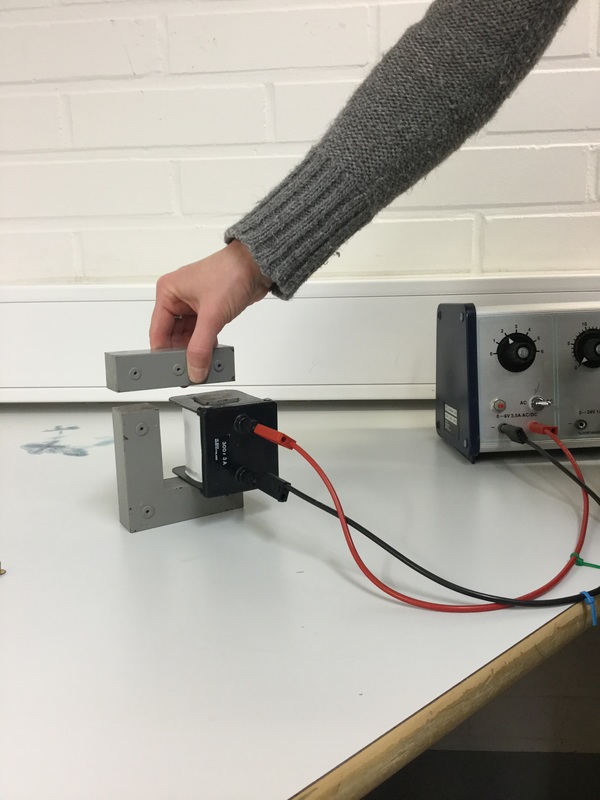

C. Laita käämin sisään U-rauta ja sitten rautasydän siihen kiinni. Jännitettä 2 V, DC ja sitten voimien koettelua... Saatko raudat irrotettua toisistaan? Virta päällä, virta pois?
Piirrä kuva koejärjestelyistä.
A. Muuntajan valmistaminen.
Ennen työn tekemistä, tutustu aiheeseen Muuntaja ja sen rakenteeseen (oma kirja ja netti).
Opiskele ensin ensiökäämi ja toisiokäämi, esim. s. 254
a) Ota kuvan mukaiset tarvikkeet esille päydällesi.
(vaihtovirtalähde, johtimia, jännitemittarit 2 kpl, käämit 2 kpl yhdessä "telineessä", E-rauta, rautapalkki )
KÄYTÄ PUNAISTA MITTARIA, OSAAT JO! (kuvissa vanha sininen mittari)
Muista käyttää vaihtojännitealuetta jännitemittarissa!(virhe kuvassa)
Huom!
https://www.youtube.com/watch?v=yA8gZM3fghc
Valitse yksi tie seuraavista: (1, 2 tai 3)
1. Way one, Sähkömagneetti
A. Rautanaula magneettina - labra: Tee suunnitelma miten saisit rakennettua sähkömagneetin annetuista (paksu rautanaula, ohut johdin, 2 hauenleukaa, 4,5 V paristo, niittejä) välineistä. Piirrä kuva koejärjestelystä vihkoon.Älä kytke paristoa ennenkuin olet näyttänyt suunnitelman opettajalle.
LUE ENNEN B-KOHTAA KIRJAN S. 199, SITTEN VASTA TÖIHIN....
B. Katso alla olevasta kuvasta välineistö (kuvassa oikealla oppilasvirtalähde).
Testaa sähkömagneetin voimakkuutta -eli kykyä tarttua nastoihin. Käytä 300 r käämiä ja 2 voltin jännitettä.
DC- asento.Testaa ensin sukkapuikolla ja sitten rautasydämellä kts. kuva. Kirjaa havainnot vihkoon ja mieti mikä vaikuttaa sähkömagneetin voimakkuuteen. Selvitä kirjan avulla mitkä kaikki seikat vaikuttavat sähkömagneetin voimakkuuteen. Piirrä nämä vaikuttavat asiat myös kuvina.
C. Laita käämin sisään U-rauta ja sitten rautasydän siihen kiinni. Jännitettä 2 V, DC ja sitten voimien koettelua... Saatko raudat irrotettua toisistaan? Virta päällä, virta pois?
Piirrä kuva koejärjestelyistä.
2. Way two, power way
A. Muuntajan valmistaminen.
Ennen työn tekemistä, tutustu aiheeseen Muuntaja ja sen rakenteeseen (oma kirja ja netti).
Opiskele ensin ensiökäämi ja toisiokäämi, esim. s. 254
a) Ota kuvan mukaiset tarvikkeet esille päydällesi.
(vaihtovirtalähde, johtimia, jännitemittarit 2 kpl, käämit 2 kpl yhdessä "telineessä", E-rauta, rautapalkki )
KÄYTÄ PUNAISTA MITTARIA, OSAAT JO! (kuvissa vanha sininen mittari)
Muista käyttää vaihtojännitealuetta jännitemittarissa!(virhe kuvassa)
Huom!
-
Symboli: Aaltoviiva (~)
-
Kirjainlyhenne: AC (Alternating Current).
-
Käyttö: Pistorasiat, sähköverkko (Suomessa 230 V, 50 Hz).
-
Yksikkö: Voltti (V).
b) Mitä tarkoittaa käämeissä olevat merkinnät 90 N? entä 60 N ja 180 N?
c) Ota 90 N - 90 N käämit, ja tee kuvan mukainen kytkentä. Mittaa jännitteet ja kirjaa ne ylös; U1 = ______V ja U2 = ______V
d) Ota 60 N - 180 N käämit ja kytke samoin kun edellä. Mittaa jännitteet ja kirjaa ne ylös; U1 = ______V ja U2 = ______V
e) Vaihda 60 N - 180 N käämi toisin päin, eli johdot virtalähteestä 180 N puolelle. Mittaa jännitteet ja kirjaa ne ylös; U1 = ______V ja U2 = ______V
f) Kirjoita miten kierrosluvut vaikuttavat jännitteiden suuruuteen?
Kerro mitä tapahtuu kun kierrosmäärä kolminkertaistuu (kohta d) tai pienenee kolmasosaan (kohta e)?
B. Miten sähkö tuotetaan ja saadaan koteihin?
Sähkövoimalaitoksen toiminta? Sähkön tuottaminen ja siirtäminen Suomessa? Oma kirja apuna.
Tee muistiinpanot vihkoon.
3. Way three, resistance way
Vastusten kytkennät ja laskut. Kirjana FYKE 7-9, FYSIIKKA
A. Opiskele teoria s. 190-192, ja tee kirjan tehtävät 295-299 ja 304 sivuilta 194-195.
(Tarkista vastaukset, löytyy luonnos-tilasta, level 9/kysy ope!)
B. Suunnittele ja tee laboratoriotyö miten mittaat opettajalta saamiesi vastusten suuruudet.
( jokainen erikseen aluksi!)
Laske ja mittaa mikä on kokonaisvastus kun kytket saamasi vastukset sarjaan ja rinnan. Tee tutkimuksestasi työselostus.
c. Suunnittele ja tee yhdelle vastukselle labratyö, jossa mittaat vastuksen resistanssin(huom!ohmi-alue!) sekä laskemalla selvität vastuksen resistanssin(muistathan miten resistanssi lasketaan....). Tarvitset pariston, 2 mittaria sekä johtimia yms.(vinkki s.184, lampun paikalle laitetaan vastus). Huom! vastuksessa merkintä 10R tarkoittaa 10 ohmia.
