TÄMÄN TEKEE KUKIN HALUTESSAAN 2-3 OPPILAAN RYHMÄSSÄ
TÄMÄ LEVEL VAATII JO AKTIIVISTA PYRKIMYSTÄ ASIAN YMMÄRRYKSEEN, SIITÄ EI SELVIÄ ILMAN AJATTELUA!!!!
Kannattaa katsoa apua vaikka netistä, jos kirjan teksti ja kuvat ei "aukea" ....
OLE OMATOIMINEN TIEDON ETSIJÄ, KYSY TARVITTAESSA!!!!!

1. Paristojen sarjaan- ja rinnankytkentä.

A. Opiskele s. 183.

Välineet: paristoja 2 kpl, johtimia
Paristojen sarjaan kytkentä: paristot kytketään jonoksi eli yhdistetään paristojen erimerkkiset navat johtimella.

Välineet: paristoja 2 kpl, johtimia
Paristojen rinnan kytkentä: paristojen samanmerkkiset navat kytketään yhteen johtimella.


B. Tee sarjaankytkentä, joissa on kaksi paristoa (1,5 V) ja lamppu. Katso lampun kirkkautta.
Tee sitten rinnankytkentä. Huomaatko lampun kirkkaudessa eroa?

Piirra kytkentakaaviot kummastakin ja kirjoita mistä ero johtuu (vihje: jännitteen suuruus)

C. Kerro minkälaisissa tilanteissa kannattaa käyttää paristojen sarjaan kytkentää ja entä rinnankytkentää?


2. JÄNNITTEEN MITTAAMINEN

A. Pyydä opettajalta yleismittari. Selvitä netin avulla ja kirjoita vihkoon mitä sillä mitataan?


B. Lue huolella s. 184.
Kirjoita sanoin ja piirrä piirrosmerkkien avulla miten virtapiiriin (lamppu, paristo ja johdot) kytketään Jännitemittari

Mittari EI saa olla päällä!!! HUOM! Mittarissa AC tarkoittaa vaihtovirtaa (verkkovirta),  DC tarkoittaa tasavirtaa (esim.paristossa)

Tee kytkentä jossa mittaat

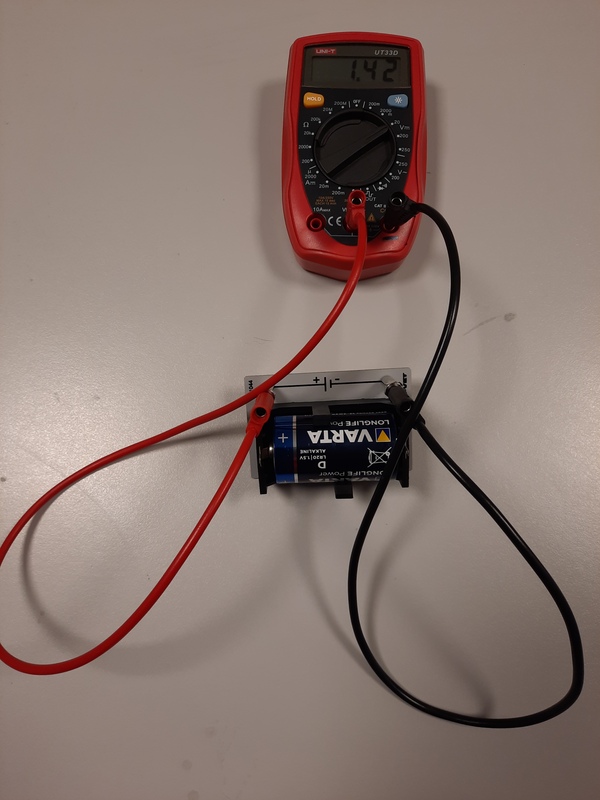

a. pariston napojen välistä jännitettä







Näytä ensin opelle ja vasta sitten mittari päälle ja lukema ylös U=________V. PIIRRÄ KYTKENTÄKAAVIO!

b.lampun napojen välistä jännitettä.
Jännite voidaan mitata myös lampun navoista. Jännitemittarin navat kytketään aina niihin kahteen pisteeseen, joiden välinen jännite halutaan mitata. Tällainen kytkentä on nimeltään rinnan kytkentä. Jännitemittari kytketään siis rinnan mitattavan laitteen kanssa.



Kytke lamppu ensin paristoon ja sitten jännitemittari lampun napoihin. Mittaa lampun napojen välinen jännite eli lampun jännitehäviö. Kirjoita tulos vihkoosi. PIIRRÄ KYTKENTÄKAAVIO!


 U=________V



C. VIRRAN MITTAAMINEN
Kun mitataan virtapiirissä kulkevaa sähkövirtaa, pitää virtapiirissä olla aina pariston ja virtamittarin lisäksi joku virran kulkua vastustava komponentti, esimerkiksi lamppu. Virtamittaria ei siis saa koskaan kytkeä yksinään paristoon kiinni!

Sähkövirtaa mitattaessa virtamittari kytketään osaksi virtapiiriä juuri siihen kohtaan, jonka sähkövirran suuruutta halutaan mitata. Tällainen kytkentä on sarjaan kytkentä. Virtamittari kytketään siis sarjaan osaksi virtapiiriä.

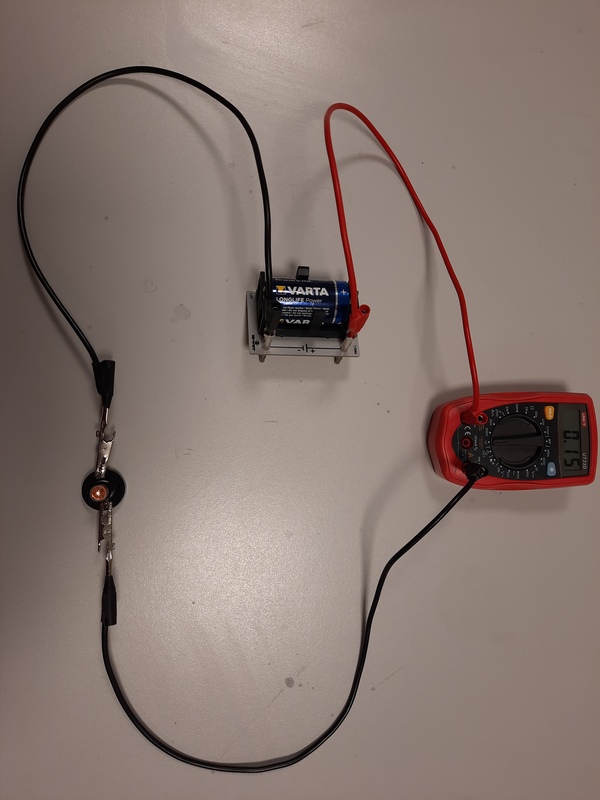

Kirjoita sanoin ja piirrä piirrosmerkkien avulla miten virtapiiriin (lamppu, paristo ja johdot) kytketään virtamittari.
Tee kytkentä, Mittari EI saa olla päällä!!! Näytä ensin opelle ja sitten lukema ylös  I=________A
PIIRRÄ KYTKENTÄKAAVIO!
