HARJOITUSTYÖT KEVÄT -23
risukeitin (2).jpg
RISUKEITIN
Tavoitteet sekä vaarat ja riskit
Harjoitustyön tavoitteena on oppia ohutlevytyöstön turvallinen ja oikeaoppinen käyttö. Opittavia koneita ja laitteita ovat:
-Kaarisakset
-Pylväsporakone ja ristisyöttöpöytä
-Levynpyöristyskone
-Pistehitsauskone
-Sikkikone
-Kanttikone
Risukeitin ruostumattomasta (tai tavallisesta) teräksestä.
VAIPPA:
- Leikkaa kaarisaksilla teräslevystä pala, jonka koko on 120 x 300
-Asetetaan porakoneen ristisyöttöpöytään 4kpl levyjä päällekkäin opettajan ohjeen mukaisesti ja porataan nipussa reunoihin 10mm reikärivit, reikien etäisyys toisistaan 20mm
-Siivotaan reikien reunat senkkiporalla
-Piirrotetaan risuaukko suuntaispiirtimillä
-Leikataan peltisaksilla risuaukko
-Mankeloidaan levynpyöristyskoneella vaippalevy lieriöksi
-Pistehitsataan lierin sauma
-Tehdään vaotukset sikkikoneella kumpaankin lieriön päähän
POHJALEVY:
-leikkaa teräslevystä, s=1,5, neliö 85 x85
-Aseta risukeitinlieriö levyn päälle ja piirrä tussilla sisäpuolelta lieriön muoto (ympyrä) levyyn
-Taivuta kanttikoneella neliön nurkat piirtoviivaa pitkin 90 asteen kulmaan
-Kiinnitä pohjalevy pistehitsauskoneella lieriön alapintaan
KATTILANKANNAKKEET
-Leikkaa teräslevystä kaarisaksilla
______________________________________________________________________________________________________________________________
-Suunnittelu, design
-Lehtisahaus
-Materiaalinvalinta
-Metallin lämpölaajeneminen
-Pinnankäsittely
______________________________________________________________________________________________________________________________
__________________________________________________________________________________________________________________________________
LÖYLYKAUHA KUPARISTA
Valmistetaan kauha 1mm vahvuisesta kuparilevystä. Tavoitteena on oppia:
1. Kaarisaksien, peltisaksien ja kapaleikkurin käyttö
2. Ahjon sytytys ja käyttö__________
3. Kuparin hehkutus
4. Kuparin muokkaus vasaroimalla sekä paineilmavasaralla
5. Kaasupillien käyttö
6. Kovajuotos
7. Metallin taivutus lämmön avulla
______________________________________________________________________________________________________________________________
RISUKEITIN
Tavoitteet sekä vaarat ja riskit
Harjoitustyön tavoitteena on oppia ohutlevytyöstön turvallinen ja oikeaoppinen käyttö. Opittavia koneita ja laitteita ovat:
-Kaarisakset
-Pylväsporakone ja ristisyöttöpöytä
-Levynpyöristyskone
-Pistehitsauskone
-Sikkikone
-Kanttikone
Risukeitin ruostumattomasta (tai tavallisesta) teräksestä.
VAIPPA:
- Leikkaa kaarisaksilla teräslevystä pala, jonka koko on 120 x 300
-Asetetaan porakoneen ristisyöttöpöytään 4kpl levyjä päällekkäin opettajan ohjeen mukaisesti ja porataan nipussa reunoihin 10mm reikärivit, reikien etäisyys toisistaan 20mm
-Siivotaan reikien reunat senkkiporalla
-Piirrotetaan risuaukko suuntaispiirtimillä
-Leikataan peltisaksilla risuaukko
-Mankeloidaan levynpyöristyskoneella vaippalevy lieriöksi
-Pistehitsataan lierin sauma
-Tehdään vaotukset sikkikoneella kumpaankin lieriön päähän
POHJALEVY:
-leikkaa teräslevystä, s=1,5, neliö 85 x85
-Aseta risukeitinlieriö levyn päälle ja piirrä tussilla sisäpuolelta lieriön muoto (ympyrä) levyyn
-Taivuta kanttikoneella neliön nurkat piirtoviivaa pitkin 90 asteen kulmaan
-Kiinnitä pohjalevy pistehitsauskoneella lieriön alapintaan
KATTILANKANNAKKEET
-Leikkaa teräslevystä kaarisaksilla
- 2kpl 20x140 levynpalasta, s=1,5
-Merkitse levynpalaan pituuden puoliväli
-Laita palaset päällekkäin viilapenkkiin kiinni siten, että puolivälin merkki on heti viilapenkin leuan vieressä
-Ota rautasaha ja laita siihen kaksi sahanterää päällekkäin
-Sahaa levyjen merkistä levyt TASAN puoliväliin poikki
-Levyjen pitäisi mennä toistensa hahloihin muodostaen ristin.
-Sahaa samalla rautasahalla risukeittimen yläosaan kattilankannatinta varten neljä matalaa koloa. Käytä merkitsemiseen äsken tekemääsi kattilankannaketta.
Voit tehdä kattilankannakkeille pidikkeet risukeittimen kylkeen esim teräslvystä pistehitsaamalla. Toteutuksesta annetaan varmasti lisäpisteitä!
PINNANKÄSITTELY
-Hiekkapuhalla metalliosat kevyesti
-Maalaa ohuelti kuumankestomaalilla
-Uunita osat maalauksen jälkeen 15-30min/200 astetta.
______________________________________________________________________________________________________________________________

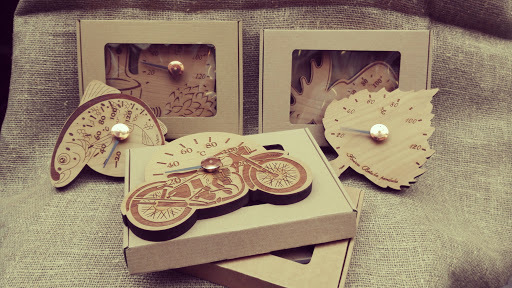

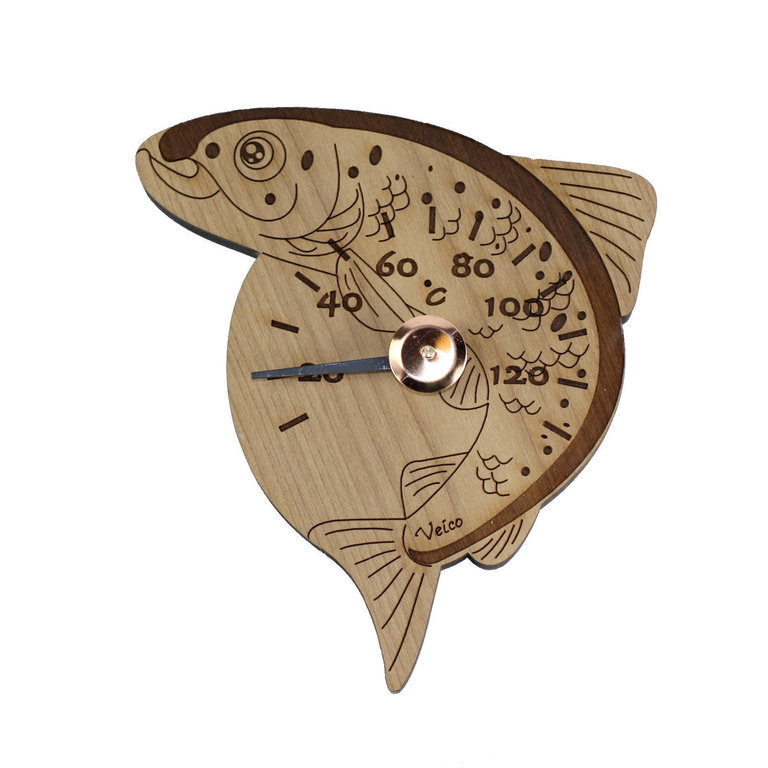

- Saunan lämpömittari
-Suunnittelu, design
-Lehtisahaus
-Materiaalinvalinta
-Metallin lämpölaajeneminen
-Pinnankäsittely
______________________________________________________________________________________________________________________________
- Figuuri
Valmistetaan mm. pyörötangosta figuuri, jolla on funktio, eli käyttötarkoitus. Tämä voi olla esim. naulakko, viinipulloteline, kännykkäteline, tuikkuteline, kirjantuki jne. Figuurin voi olla auton, avaimen, ihmisen tai vaikkapa kalan mallinen.
Kekseliäisyys palkitaan!
Työmenetelmät:
- Suunnittelu, luovuus, mitoitus
- Metallin taivutus kylmänä
- Muotorautataivuttimen käyttö
- Metallin katkaisu metallivannesahalla ja pulttisaksilla
- MIG/MAG- hitsaus
- Kovajuotos
- Metallin kuumakäsittely ja turvallisuusohjeet happi/asetyleeni sekä nestekaasu
- Pinnankäsittely vasaralakalla
- ]https://peda.net/id/4da49a4e138https://peda.net/id/e16cdd5a130https://peda.net/id/5e39e7ce138
__________________________________________________________________________________________________________________________________
LÖYLYKAUHA KUPARISTA
Valmistetaan kauha 1mm vahvuisesta kuparilevystä. Tavoitteena on oppia:
1. Kaarisaksien, peltisaksien ja kapaleikkurin käyttö
2. Ahjon sytytys ja käyttö__________
3. Kuparin hehkutus
4. Kuparin muokkaus vasaroimalla sekä paineilmavasaralla
5. Kaasupillien käyttö
6. Kovajuotos
7. Metallin taivutus lämmön avulla
______________________________________________________________________________________________________________________________
- Vesipulloraketti (parityö)
