7.1. Polymeerit
Polymeerien piirtäminen
| Toimintamalli: | Kuva: |

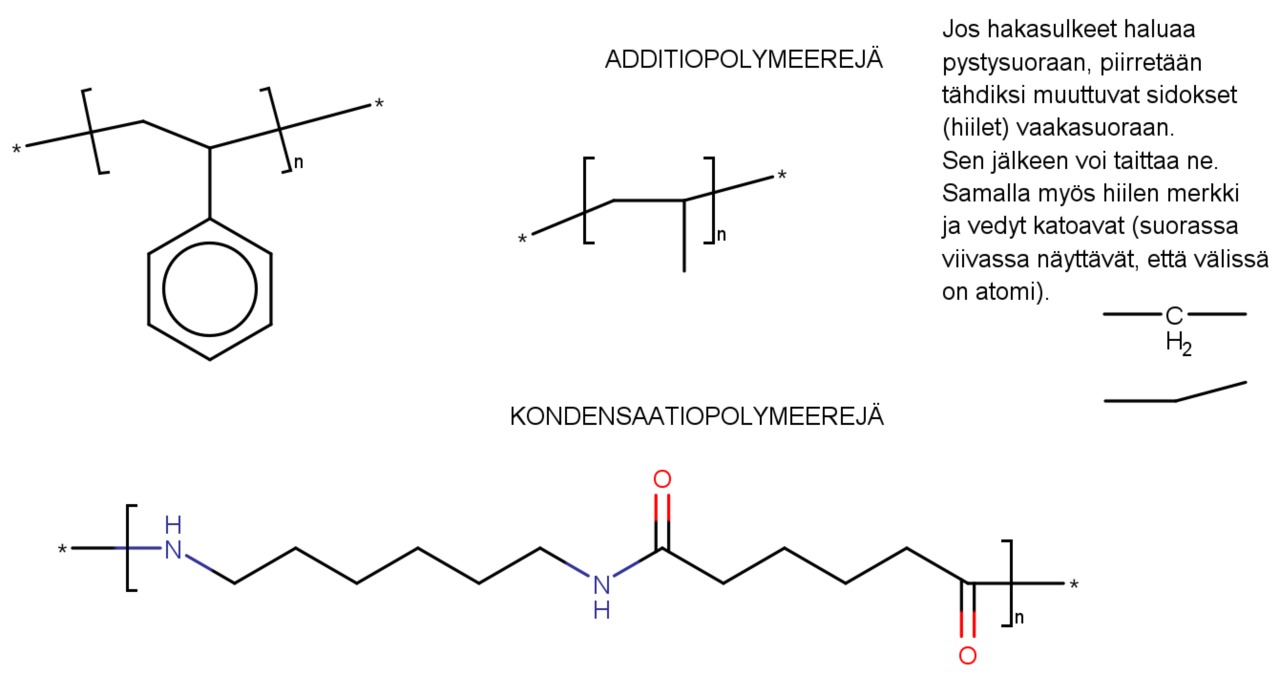

| Polymeerin piirtämisessä on seuraavat vaiheet: 1. Piirretään polymeerissä toistuva rakenneosa. 2. Toistuvasta osiosta vedetään sidos (esim. hiilellä) - valitaan atomilla sidos pidemmälle (sekä vasemmalle että oikealle). 3. Valitaan hakasulkeisiin [ ]n polymeerin toistuva osio. Hiuomaa, ettei mikään molekyylin osa ole valittuna. 4. Määritysikkunassa valitaan SRU-polymer (muut kohdat lienee oletusarviosesti oikein). Saadaan viereisen kuvan mukaisia molekyylejä (polymeerejä) |
 |
| OHJE: jos haluat hakasulkeet pystysuoraan, piirretään "tähdiksi" muuttuvat sidokset vaakasuoraan. Jälkikäteen voit taittaasidokset "viistoon". | Tässä työtiedosto yo. polymeereistä: polymeereja.mrv |
Polymeerien piirtäminen
Tässä osiota varten on käytössä videopätkä (alkuperäisessä muodossa ja autenttisesta tilanteesta).
(linkki päivitetty 20.11.2020)
