Valitse, kumpaan lavantakaiseen LK-kaappiin haluat kytkeä mikrofonin. Sekä LK1 että LK2 toimivat täysin samalla tavalla.

Harmaan lokeron alareunassa on pitkä rivi mikrofonilinjoja.



Kummassakin kaapeista LK1 ja LK2 on 8 linjaa, numerointuna vasemmalta oikealle: LK1/1 on vasemmanpuolisen kaapin vasemmanpuoleisin, LK2/4 on oikeanpuoleisen kaapin keskellä.

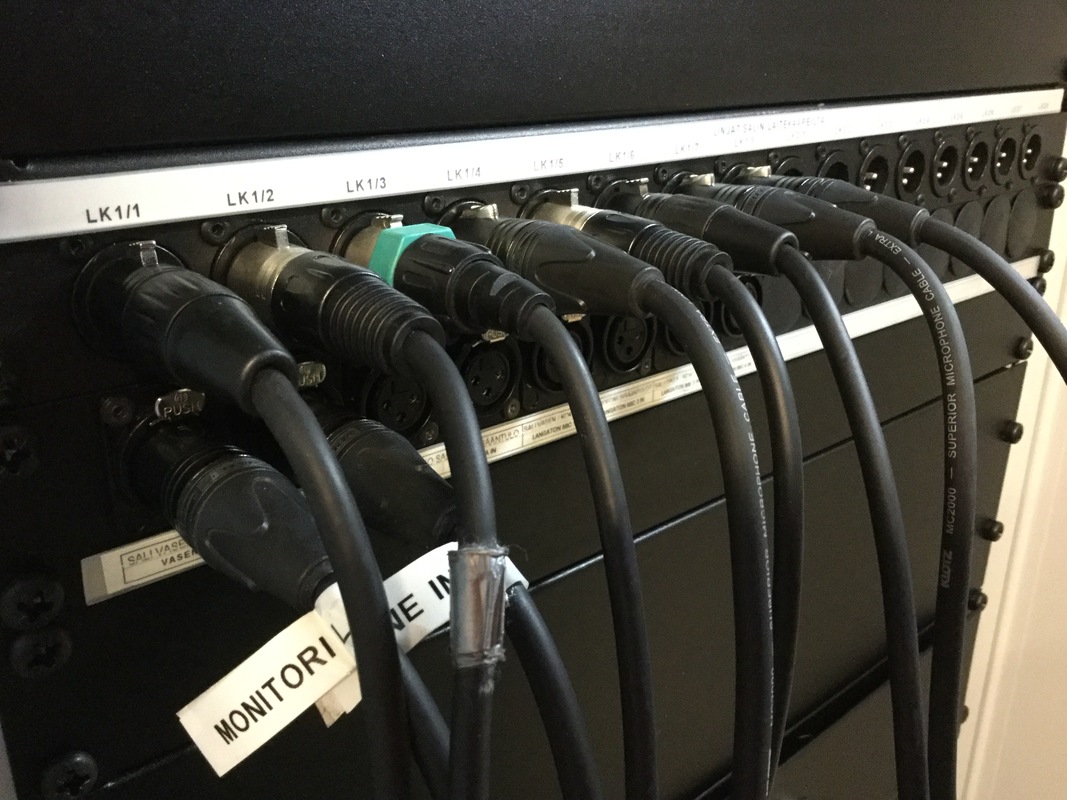

Numerokoodit vastaavat ristikytkentäkaapin vastaavia.

Esim. Mitä jos?

• Jos olet kytkenyt mikrofonin linjaan LK1/4 lavan takana, liitä ristikytkentäkaapin ulostulo LK1/4 kaukokaapeliin esimerkiksi paikalle 4.
• Jos olet kytkenyt mikrofonin linjaan LK2/8 lavan takana, liitä ristikytkentäkaapin ulostulo LK2/8 kaukokaapeliin esimerkiksi paikalle 16.

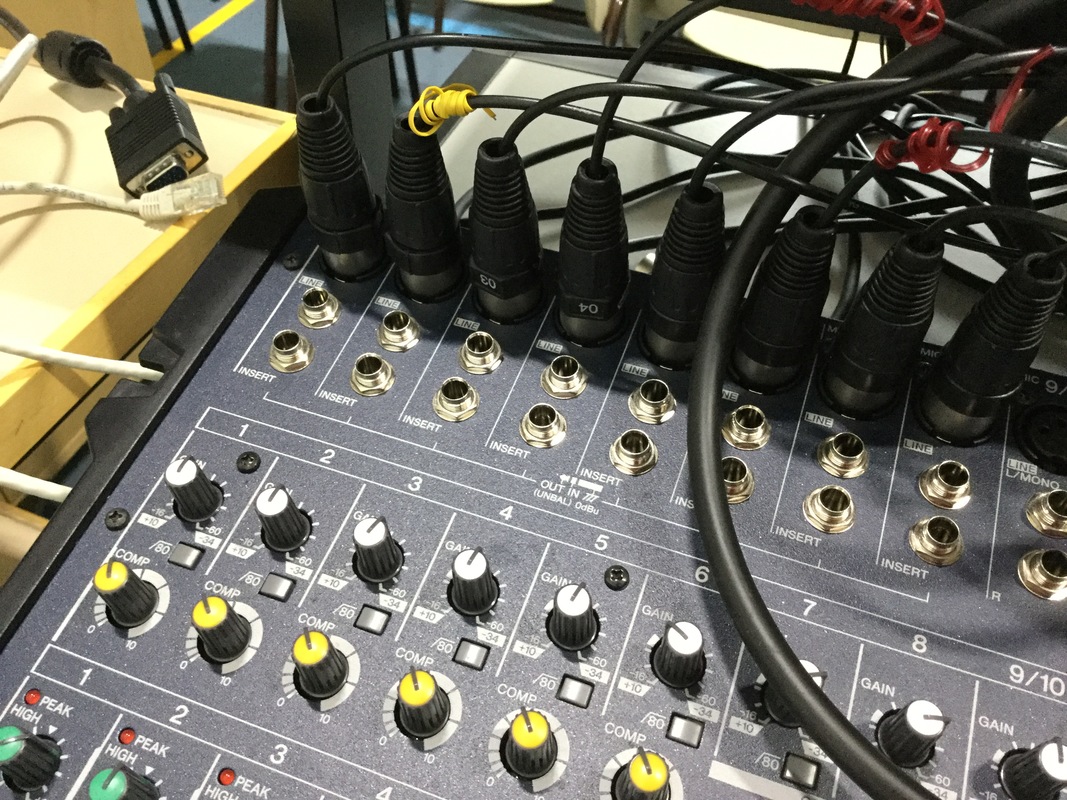

Kaukokaapeli liittyy mikseriin tavanomaisesti yläreunaan.

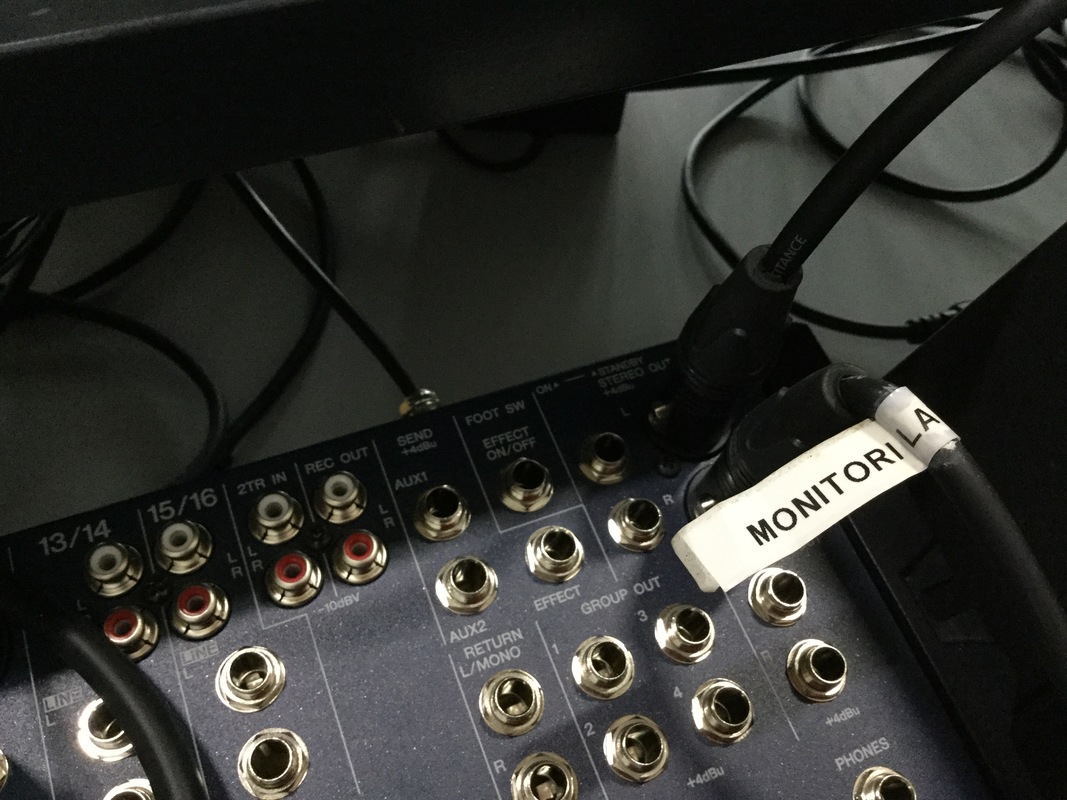

Jotta ääni kuuluisi salin kaiuttimista, kytke monitoripiuha STEREO OUT -pistokkeisiin.


Nämä kytkeytyvät ristikytkentäkaapin alavasemmalle LK-ulostulojen alle.


Voilà! Kaiken pitäisi toimia. Tarkista virhetilanteessa kosketusnäytön ääniasetukset.
