1.3 Piste ja viiva

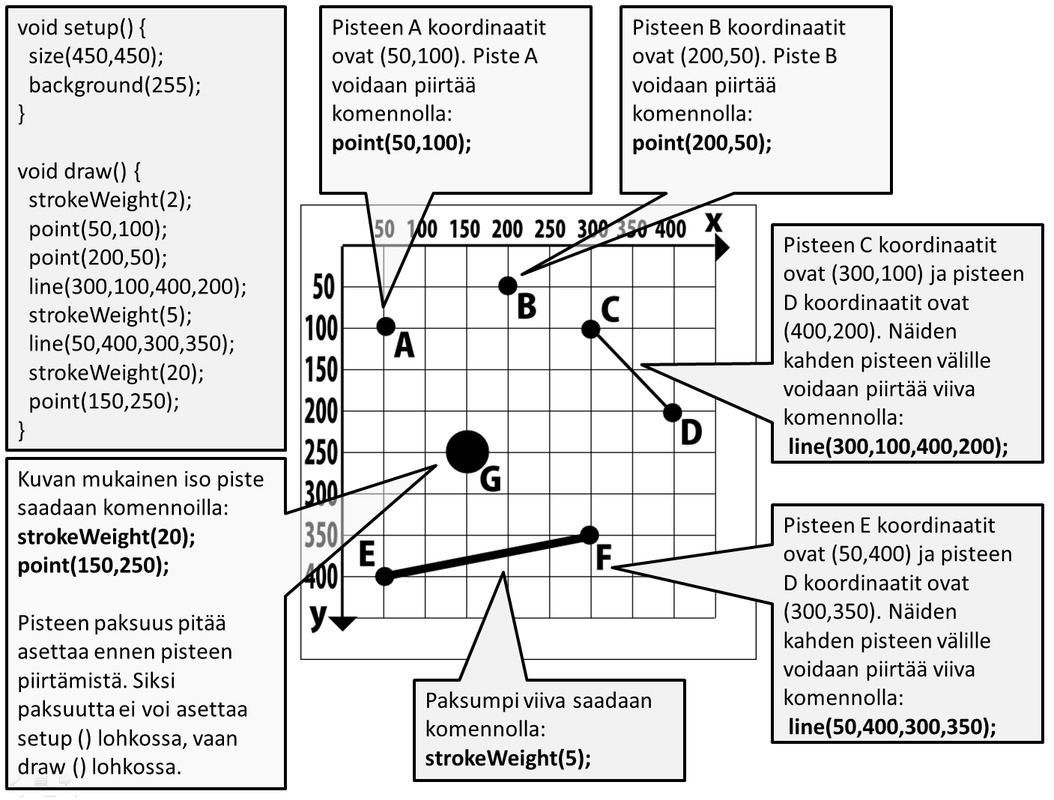

Yhteenveto

Huomio: Grafiikkakomentoja nimitetään myös funktioiksi, koska ne käyttävät Processing-ohjelman kehittäjien tekemää grafiikkakirjastoa, joka taas perustuu Java:n käyttämiin grafiikka-kirjastoihin. Mutta voit puhua vain grafiikkakomennoista. Tutustumme funktioihin tarkemmin vasta kirjan seuraavassa osiossa.

Sanallinen algoritmi
Aseta ikkunan kooksi 450 px vaakaan ja 450 px pystyyn. Aseta taustaväriksi valkoinen. Aseta viivan paksuus arvoon 2. Piirrä piste paikkaan (50,100). Piirrä piste paikkaan (200,50). Piirrä viiva pisteiden (300,100) ja (400,200) välille. Aseta viivan paksuus arvoon 5. Piirrä viiva pisteiden (50,400) ja (300,350) välille. Aseta viivan paksuus arvoon 20. Piirrä piste paikkaan (150,250).

// Ohjelman tehnyt: e-Oppi Oy
// 29.1.2017
void setup() {
     size(450,450); // Ikkunan koko

     background(255); // Taustaväri valkoinen
}

void draw() {

     strokeWeight(2); // Reunaviivan paksuus 2
     point(50,100); // Piirrä piste

     point(200,50); // Piirrä piste

     line(300,100,400,200); // Piirrä viiva

     strokeWeight(5); // Reunaviivan paksuus 5

     line(50,400,300,350); // Piirrä viiva

     strokeWeight(20); // Reunaviivan paksuus 20

     point(150,250); // Piirrä piste
}

Piste

Pisteeseen (x, y) voidaan piirtää piste komennolla.

KOMENTO	MERKITYS
point(x,y);	Komento piirtää pisteen xy-koordinaatistoon.
x	x-arvo on desimaali- tai kokonaislukuarvo, joka kertoo pisteen vaakasuuntaisen etäisyyden ikkunan vasemmasta reunasta.
y	y-arvo on desimaali- tai kokonaislukuarvo, joka kertoo pisteen pystysuuntaisen etäisyyden ikkunan yläreunasta.

Komennolla point(x,y); voidaan piirtää piste. Esimerkiksi yllä olevan kuvan mukainen piste saadaan komennolla: point(100,150);

Koodattuna se näyttäisi tältä.

Sanallinen algoritmi
Aseta ikkunan kooksi 450 px vaakaan ja 450 px pystyyn. Piirrä piste, jonka paikka on 100 px oikealle ikkunan vasemmasta reunasta ja 150 px alas ikkunan yläreunasta.

// Ohjelman tehnyt: e-Oppi Oy
// 29.1.2017
void setup() {
     size(450,450); // Aseta ikkunan koko
}

void draw() {
     point(100,150); // Piirrä piste
}

Tutki koodia vaihtamalla lukujen 100 ja 150 paikkaa keskenään. Mitä tapahtui? Milloin arvoilla piste menee yli ikkunan reunojen? Mitä tapahtuu, jos kirjoitat komennon muodossa: point(mouseX,mouseY);

Huomio: Ohjelma toimii myös ilman void setup () ja void draw () -lohkoja. Voit myös kokeilla seuraavaa.

size(450,450);

point(100,150);

On kuitenkin parempi käyttää heti alussa void setup () ja void draw () -lohkoja, koska se osoittaa hyvää ohjelmointikäytäntöä. Muista, että void setup () -lohkoon kirjoitat sellaiset asetukset, jotka pysyvät samoina koko ohjelman suorituksen ajan. Void setup () -lohko suoritetaan vain kerran. Void draw () -lohkoon laitetaan komennot, joita käytetään useasti ja jotka muuttuvat ohjelman suorituksen aikana. Void draw () -lohko on ikuisessa silmukassa eli päivittyy jatkuvasti. Siksi size(x,y); komento laitetaan void setup () -lohkoon, koska koordinaatisto on sama koko ohjelman suorituksen ajan. Mutta point(x,y); komento laitetaan void draw () -lohkoon, koska voit piirtää useita pisteitä samassa ohjelmassa.

Lohkojen avulla ohjelma soljuu eteenpäin seuraavasti.

1. size(450,450); // void setup ()

2. point(100,150); // void draw ()

3. point(100,150); // void draw ()

4. point(100,150); // void draw ()

5. point(100,150); // void draw ()

jne...

Toistoa ei huomaa, koska piste piirretään samaan paikaan koko ajan. Mutta jos kirjoitat piste-komennon muotoon: point(random(450),random(450)); niin pisteitä alkaa ilmestyä ruudulle tasaiseen tahtiin, kun point-komento on void draw () -lohkossa.

Esimerkki: Piste ikkunassa

Tee ohjelma, joka piirtää pisteen ikkunaan, jonka leveys on 400 pikseliä ja korkeus on 300 pikseliä. Piirrä piste paikkaan, jonka etäisyys ikkunan vasemmasta reunasta on 200 px ja ikkunan yläreunasta on 100 px.

Ratkaisu on seuraava.

Sanallinen algoritmi
Aseta ikkunan kooksi 400 px vaakaan ja 300 px pystyyn. Piirrä piste, jonka paikka on 200 px oikealle ikkunan vasemmasta reunasta ja 100 px alas ikkunan yläreunasta.

// Ohjelman tehnyt: e-Oppi Oy
// 29.1.2017
void setup() {
     size(400,300); // Aseta ikkunan koko
}

void draw() {
     point(200,100); // Piirrä piste
}

Kun suoritat ohjelman, niin lopputulos on seuraava.

Esimerkki: Pisteet

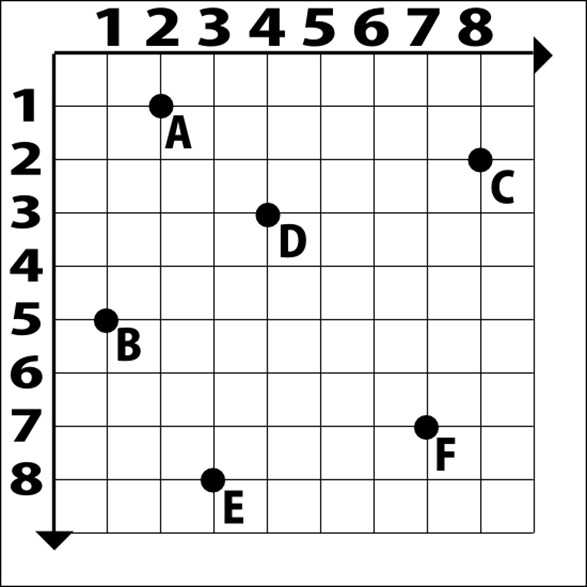

Mitkä ovat kuvassa olevien pisteiden koordinaatit? Kirjoita ohjelma, joka tulostaa kuvan mukaiset koordinaatit.

RATKAISU

A = (2,1), B = (1,5), C = (8,2), D = (4,3), E = (3,8), F = (7,7)

Ohjelma on seuraava:

Sanallinen algoritmi
Aseta ikkunan kooksi 9 px vaakaan ja 9 px pystyyn. Piirrä piste A, joka on kohdassa 2 yksikköä vaakasuuntaan ja 1 yksikkö alaspäin. Piirrä piste B, joka on kohdassa 1 yksikkö vaakasuuntaan ja 5 yksikköä alaspäin. Piirrä piste C, joka on kohdassa 8 yksikköä vaakasuuntaan ja 2 yksikköä alaspäin. Piirrä piste D, joka on kohdassa 4 yksikköä vaakasuuntaan ja 3 yksikköä alaspäin. Piirrä piste E, joka on kohdassa 3 yksikköä vaakasuuntaan ja 8 yksikköä alaspäin. Piirrä piste F, joka on kohdassa 7 yksikköä vaakasuuntaan ja 7 yksikköä alaspäin.

// Ohjelman tehnyt: e-Oppi Oy
// 29.1.2017
void setup() {
     size(9,9); // Aseta ikkunan koko
}

void draw() {
     point(2,1); // Piirrä pisteet
     point(1,5);
     point(8,2);
     point(4,3);
     point(3,8);
     point(7,7);
}

Tutki koodia vaihtamalla lukujen paikkaa point(x,y); komennossa. Mitä tapahtui?

Viiva

Viiva piirretään kahden koordinaatistossa olevan pisteen välille. Matematiikassa viivaa vastaava käsite on jana. Viiva saadaan piirrettyä seuraavalla komennolla.

KOMENTO	MERKITYS
line(x1,y1,x2,y2);	Komento piirtää viivan pisteiden (x1,y1) ja (x2,y2) välille.
x1	x1-arvo on desimaali- tai kokonaislukuarvo, joka kertoo ensimmäisen pisteen vaakasuuntaisen etäisyyden ikkunan vasemmasta reunasta.
y1	y1-arvo on desimaali- tai kokonaislukuarvo, joka kertoo ensimmäisen pisteen pystysuuntaisen etäisyyden ikkunan yläreunasta.
x2	x2-arvo on desimaali- tai kokonaislukuarvo, joka kertoo toisen pisteen vaakasuuntaisen etäisyyden ikkunan vasemmasta reunasta.
y2	y2-arvo on desimaali- tai kokonaislukuarvo, joka kertoo toisen pisteen pystysuuntaisen etäisyyden ikkunan yläreunasta.

Viiva määritellään kahden pisteen avulla. Aloituspiste on (x1,y1) ja lopetuspiste on (y2,y2). Kuvan mukainen viiva saadaan aikaiseksi komennolla: line(50,100,350,200);

Koodattuna ohjelmaksi, se näyttäisi tältä.

Sanallinen algoritmi
Aseta ikkunan kooksi 450 px vaakaan ja 450 px pystyyn. Piirrä viiva joka alkaa koordinaatiston pisteestä (50,100) ja loppuu pisteeseen (350,200).

// Ohjelman tehnyt: e-Oppi Oy
// 29.1.2017
void setup() {
     size(450,450); // Aseta ikkunan koko
}

void draw() {
     line(50,100,350,200);

     // Piirrä viiva pisteiden (50,100) ja (350,200) välille.
}

Tutki koodia kirjoittamalla viiva-komento muotoon line(350,200,50,100); tai muotoon: line(100,50,200,350); Mitä tapahtui?

Esimerkki: Paksumpi viiva ja piste

Jos haluat paksumman viivan tai suuremman pisteen, niin sen voi asettaa komennolla:

strokeWeight(koko);

Komento asettaa paksumman reunaviivan.

missä viivan tai pisteen koko on positiivinen kokonaisluku. Viivan paksuus ja pisteen koko ilmoitetaan pikseleinä. Koska ohjelmassa komennot suoritetaan järjestyksessä, niin viivan paksunnus komento on laitettava ennen piste- ja viivakomentoja. Katsotaan esimerkin avulla, kuinka paksumpi viiva ja piste saadaan aikaiseksi.

Sanallinen algoritmi
Aseta ikkunan kooksi 450 px vaakaan ja 450 px pystyyn. Aseta ikkunan taustaväriksi valkoinen. Aseta viivan paksuudeksi 10 px. Piirrä piste kohtaan (100,50). Piirrä viiva pisteiden (50,150) ja (250,300) välille.

// Ohjelman tehnyt: e-Oppi Oy
// 29.1.2017
void setup() {
     size(450,450); // Asettaa ikkunan koon
     background(255); // Asettaa ikkunan taustavärin valkoiseksi
     strokeWeight(10); // Asettaa viivan paksuuden arvoon 10 px
}

void draw() {
     point(100,50); // Piirtää pisteen, jonka koko on 10 px
     line(50,150,250,300);  // Piirtää 10 px paksun viivan
     // pisteiden (50,150) ja (250,300) välille.
}

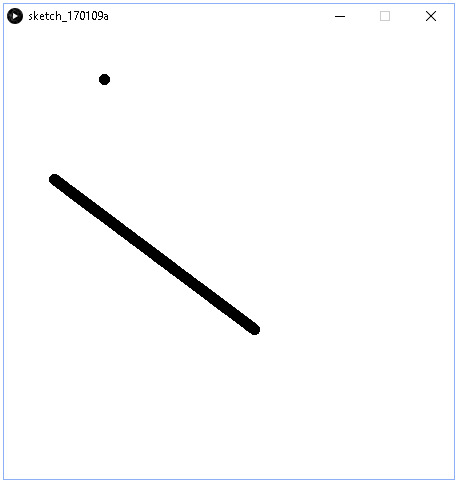

Jos viivan paksuus on koko ajan sama, niin komento: strokeWeight(10); kannattaa laittaa void setup () -lohkoon. Mutta jos haluat muuttaa välillä viivan paksuutta, niin laita tällöin viivan paksuus komento void draw () -lohkoon aina ennen piirrettävää viivaa. Ohjelman suoritus näyttää tältä.
