Perustehtävät (311–323)

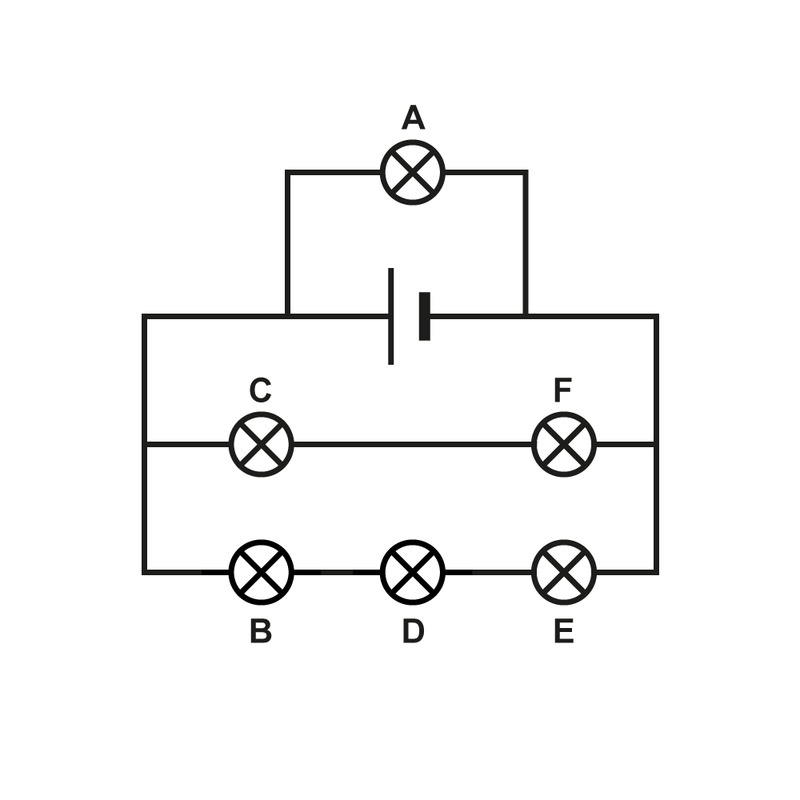

311. Lamppujen kirkkaus

Lamput (A–F) ovat samanlaisia. Laita lamput niiden kirkkauden mukaiseen suuruusjärjestykseen, kirkkain ensin ilmoitettuna.

313. Sähkövirtamittarin lukema

Virtapiirissä mitataan vastuskomponentin [[$R_1$]] jännitettä ja paristosta lähtevää sähkövirtaa. Jännite- ja sähkövirtamittari näyttävät lukemaa 6,0 V ja 320 mA.

  1. Vastaa perustellen, mihin suuntaan sähkövirtamittarin lukema muuttuu, kun komponentin [[$R_1$]] kanssa sarjaan kytketään vastuskomponentti [[$R_3$]].
  2. Vastaa perustellen, mihin suuntaan sähkövirtamittarin lukema muuttuu, kun pariston rinnalle kytketään vastuskomponentti [[$R_3$]].

314. Resistanssin määritys simulaatio

Voit kytkeä mittarit oheisessa simulaatiossa virtapiirin eri kohtiin raahaamalla. Tee tarkoituksenmukainen kytkentä ja määritä

  1. resistanssi [[$R_1$]].
  2. resistanssi [[$R_2$]].
  3. pariston napojen välinen jännite.
  4. Tee mittaus, jossa saadaan selville pariston napojen välinen jännite ja paristosta lähtevän sähkövirran suuruus. Laske näin mitattujen arvojen perusteella resistanssin suuruus. Mitä tulos tarkoittaa?

​

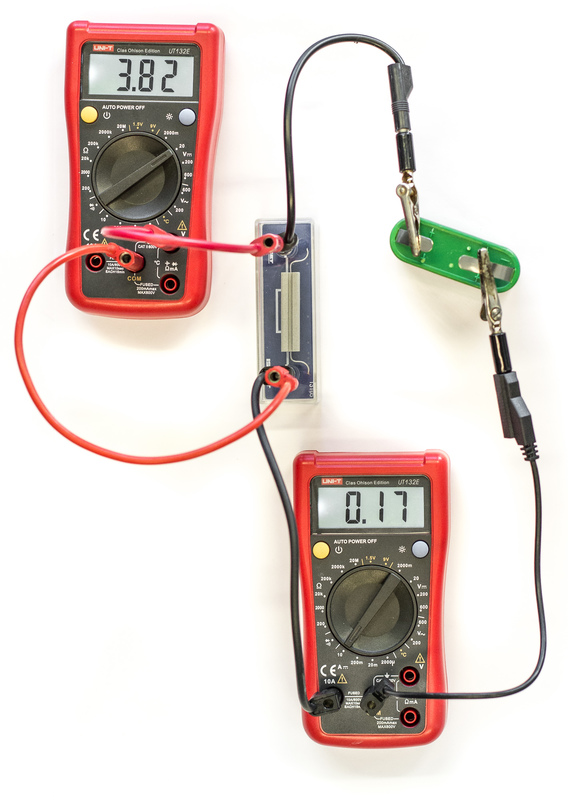

315. Resistanssin määritys mittausdatasta

Tuntematon komponentti kytkettiin jännitelähteen sarjaan säätövastuksen kanssa, jolloin sen läpi kulkevaa sähkövirtaa saatiin muutettua säätövastuksen resistanssia muuttamalla. Jännitemittarilla mitattiin komponentin napojen välistä jännitettä ja virtamittarilla komponentin läpi kulkevaa virtaa. Mittaustulokset löytyvät aineistosta.

Aineisto:
Taulukko: Komponentin_resistanssi.cmbl (Logger Pro)
Taulukko: Komponentin_resistanssi.ods (LibreOffice Calc)
Taulukko: Komponentin_resistanssi.cap (Capstone)

  1. Piirrä kytkentäkaavio ja selitä, miksi komponentin läpi kulkeva virta muuttuu säätövastuksen resistanssia muutettaessa.
  2. Esitä tulokset sopivassa koordinaatistossa, ja määritä niitä hyödyntäen komponentin resistanssi.

316. Ohmin lain käyttöä

  1. Jännitelähteen napajännite on 9,0 V. Kun siihen yhdistetään komponentti, kulkee virtapiirissä 210 mA:n sähkövirta. Kuinka suuri on komponentin resistanssi?
  2. Vastuksen resistanssi on 120 Ω. Kuinka suuri sähkövirta kulkee piirissä, kun vastus yhdistetään jännitelähteeseen, jonka napajännite on 7,5 V?
  3. Vastuksen resistanssi on 33 Ω. Kuinka suuri napajännite tarvitaan, jotta vastuksen läpi kulkee 450 mA:n sähkövirta?

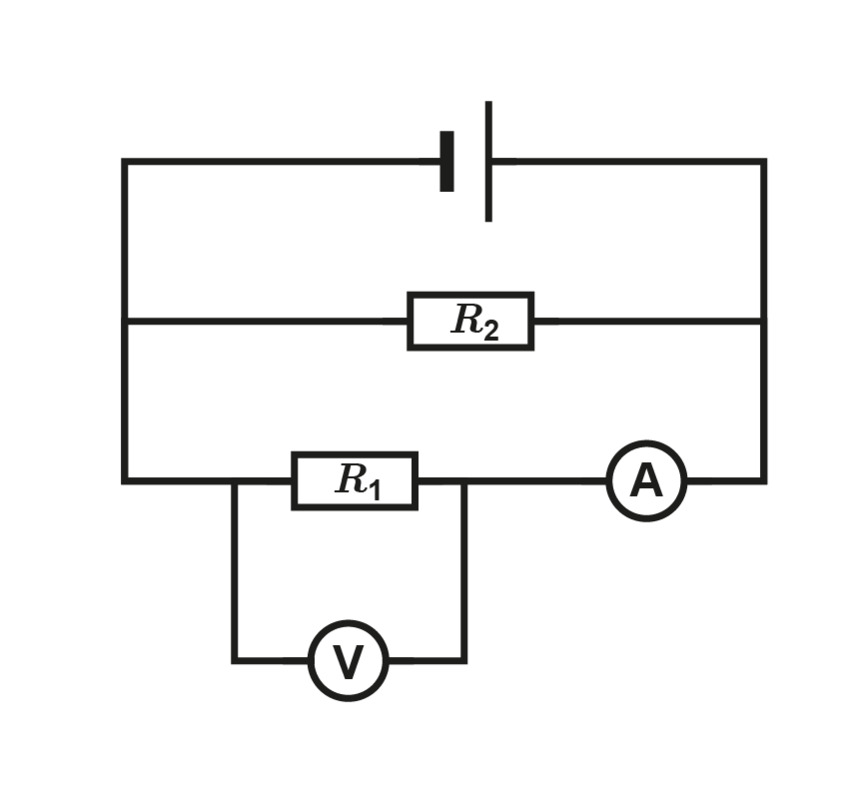

318. Sähkövirta, resistanssi ja jännite rinnankytkennässä

Virtapiirissä jännite- ja sähkövirtamittari näyttävät lukemia 3,5 V ja 120 mA.

  1. Kuinka suuri on pariston napajännite?
  2. Kuinka suuri on vastuksen [[$R_1$]] resistanssi?
  3. Vastaa perustellen, miten jännite- ja sähkövirtamittarin lukemat muuttuvat, kun vastus [[$R_2$]] poistetaan virtapiiristä.

319. Sähköankerias

  1. Sähköankerias pystyy tuottamaan 650 V:n jännitteen. Kuinka suuri sähkövirta syntyy ihmiseen, jos märän ihon resistanssi on 1,1 kΩ?
  2. Resistanssi riippuu olosuhteista ja märkä iho laskee resistanssia. Arvioidaan lapsen ihon resistanssiksi 9,8 kΩ. Lapsi pystyy irrottautumaan jännitelähteestä, kun sähkövirta on 5,0 mA. Kuinka suuresta jännitelähteestä lapsi pystyy irrottautumaan?

320. Sulake ja resistanssi

Jännitelähteestä saadaan 120 V:n tasajännite. Jännitelähteeseen liitetään turvallisuuden takaamiseksi sulake, jonka suuruus on 6 A. Minkä arvojen välissä jännitelähteeseen kytkettävän laitteen resistanssin on oltava, jotta sulake ei kytke piiriä avoimeksi?

321. Johtimen resistanssi

  1. Kuparijohtimen pituus on 230 m. Johtimen poikkipinta-ala on 1,5 mm². Kuinka suuri on johtimen resistanssi?
  2. Vedenalaisen sähkökaapelin resistanssi voi olla suurimmillaan 0,01 Ω/m. Kuinka suuri kaapelin poikkipinta-alan tulee olla, jos materiaalina on kupari?
  3. Rautalangan halkaisija on 0,20 mm. Rautalangasta valmistetaan vastus, jonka resistanssi on 5,0 Ω. Kuinka pitkä rautalanka tarvitaan?

322. Langan resistanssi

35 cm pitkän vastuslangan resistanssiksi mitattiin 28 Ω. Poikkileikkaukseltaan ympyränmuotoisen langan säde oli 0,5 mm.

  1. Kuinka pitkä langan tulisi olla, jos sen resistanssi olisi120 Ω?
  2. Käytettävissä on samasta materiaalista valmistettua paksumpaa lankaa, jonka säde on 1,0 mm. Kuinka pitkä tämän langan tulee olla, jotta resistanssi olisi sama, 28 Ω?
