Esimerkin 1 ratkaisu

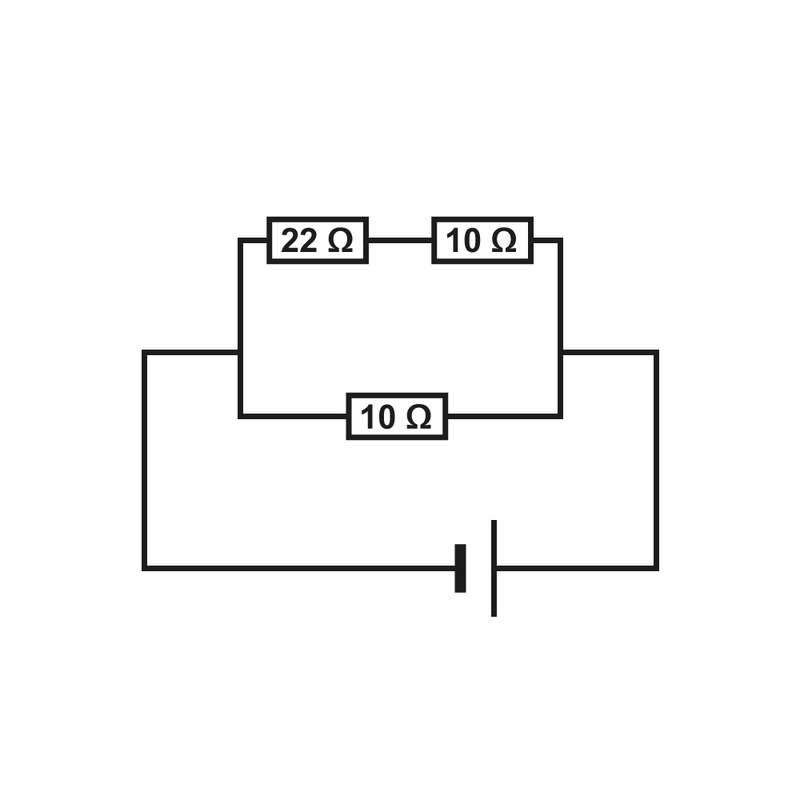

Laske vastuskytkennän kokonaisresistanssi ja paristosta otettava kokonaissähkövirta. Pariston napajännite on 4,5 V.
Ratkaisu
22 Ω:n ja 10 Ω:n vastukset ovat sarjassa keskenään. Niiden muodostaman yhdistelmän kokonaisresistanssi on näiden summa eli 32 Ω. Toinen 10 Ω:n vastus on yhdistelmän kanssa rinnakkain, joten koko piirin resistanssi lasketaan seuraavasti.
[[$ R_{\text{kok}}=\left(\dfrac{1}{R_1}+\dfrac{1}{R_2}\right)^{-1}=\left(\dfrac{1}{32\, \Omega}+\dfrac{1}{10\,\Omega}\right)^{-1}= \text{7,6190}\dots \, \Omega\approx \text{7,6 } \Omega $]]
Paristosta otettava sähkövirta lasketaan Ohmin lain perusteella.
[[$ I=\dfrac{U}{R_{\text{kok}}}=\dfrac{\text{4,5 V}}{\text{7,619 }\Omega}=\text{0,590}\dots \text{ A} \approx \text{0,59 A} $]]
Kytkennän kokonaisresistanssi on noin 7,6 ohmia ja paristosta otettava kokonaissähkövirta noin 0,59 ampeeria.
Takaisin
Ratkaisu
22 Ω:n ja 10 Ω:n vastukset ovat sarjassa keskenään. Niiden muodostaman yhdistelmän kokonaisresistanssi on näiden summa eli 32 Ω. Toinen 10 Ω:n vastus on yhdistelmän kanssa rinnakkain, joten koko piirin resistanssi lasketaan seuraavasti.
[[$ R_{\text{kok}}=\left(\dfrac{1}{R_1}+\dfrac{1}{R_2}\right)^{-1}=\left(\dfrac{1}{32\, \Omega}+\dfrac{1}{10\,\Omega}\right)^{-1}= \text{7,6190}\dots \, \Omega\approx \text{7,6 } \Omega $]]
Paristosta otettava sähkövirta lasketaan Ohmin lain perusteella.
[[$ I=\dfrac{U}{R_{\text{kok}}}=\dfrac{\text{4,5 V}}{\text{7,619 }\Omega}=\text{0,590}\dots \text{ A} \approx \text{0,59 A} $]]
Kytkennän kokonaisresistanssi on noin 7,6 ohmia ja paristosta otettava kokonaissähkövirta noin 0,59 ampeeria.
