VIRTAPIIRIT

Kpl 10 esimerkkitehtävä

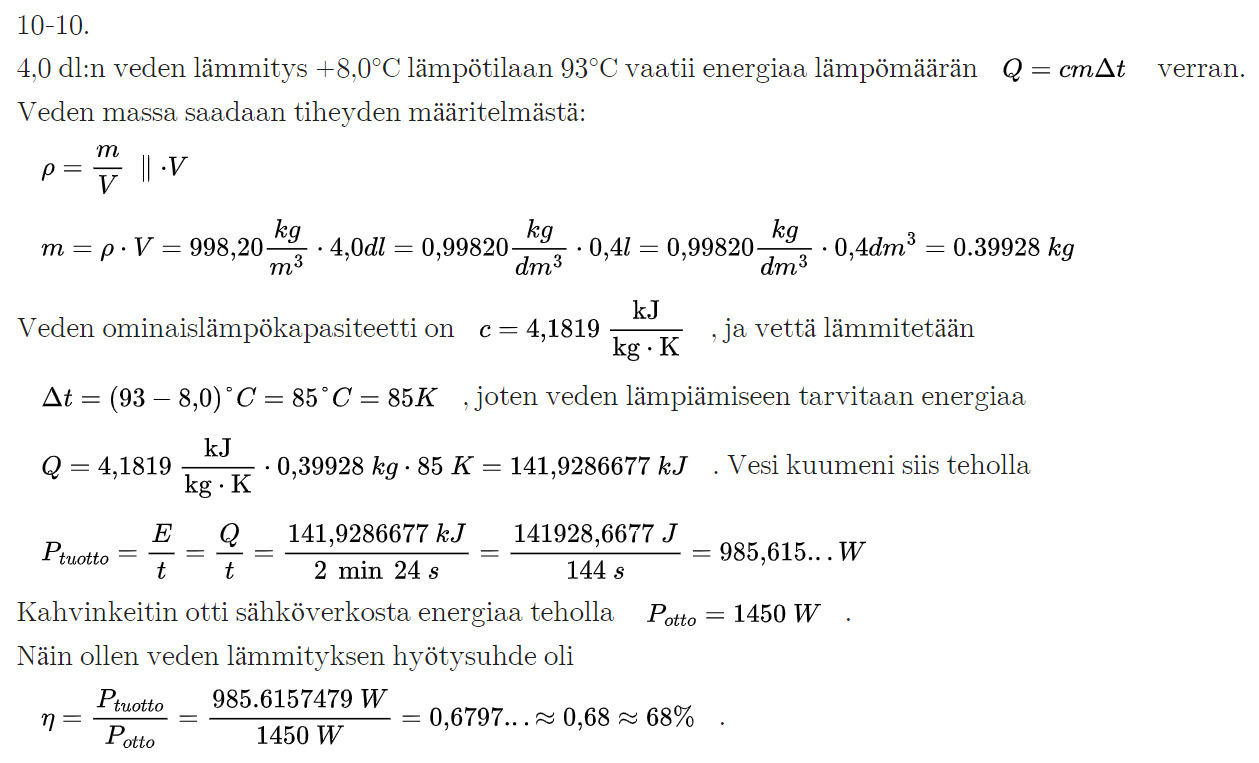

4.5. teimme yhdessä esimerkkinä t. 10-10 sähkötehoon ja lämpömäärään liittyen.

Kpl 7 esimerkkitehtävä

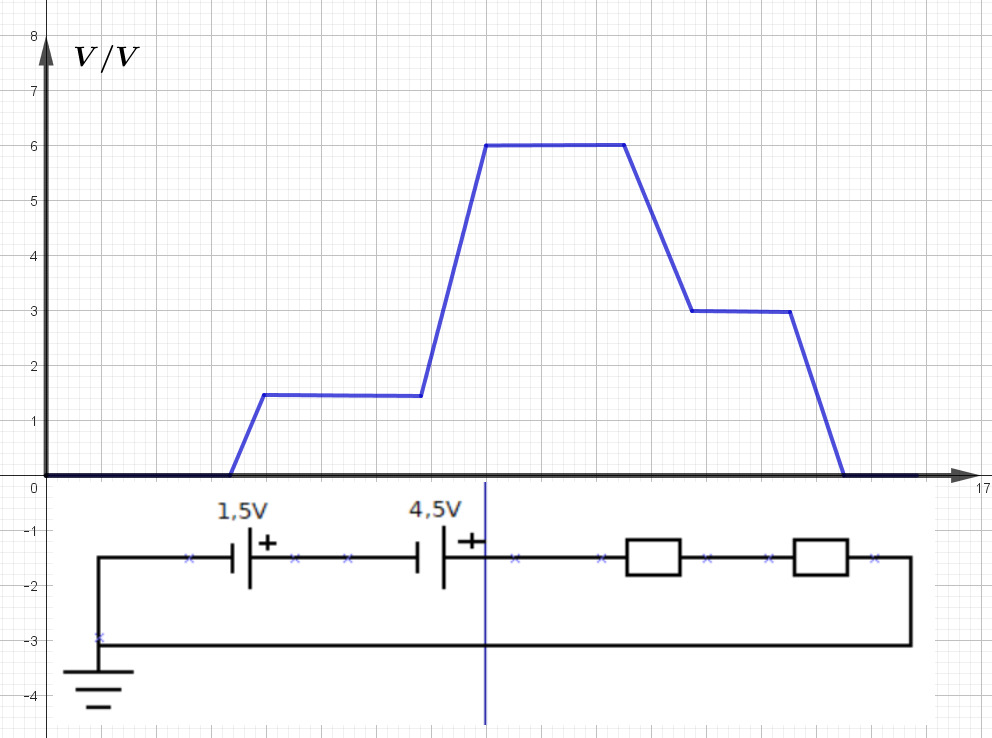

7-14. Piirsimme ensin Dia-ohjelmalla kytkentäkaavion, jonka jälkeen veimme sen kuvana Geogebraan ja piirsimme sillä itse potentiaalikäyrän.
Kytkentäkaavio.ggb

kpl 6 esimerkkitehtäviä

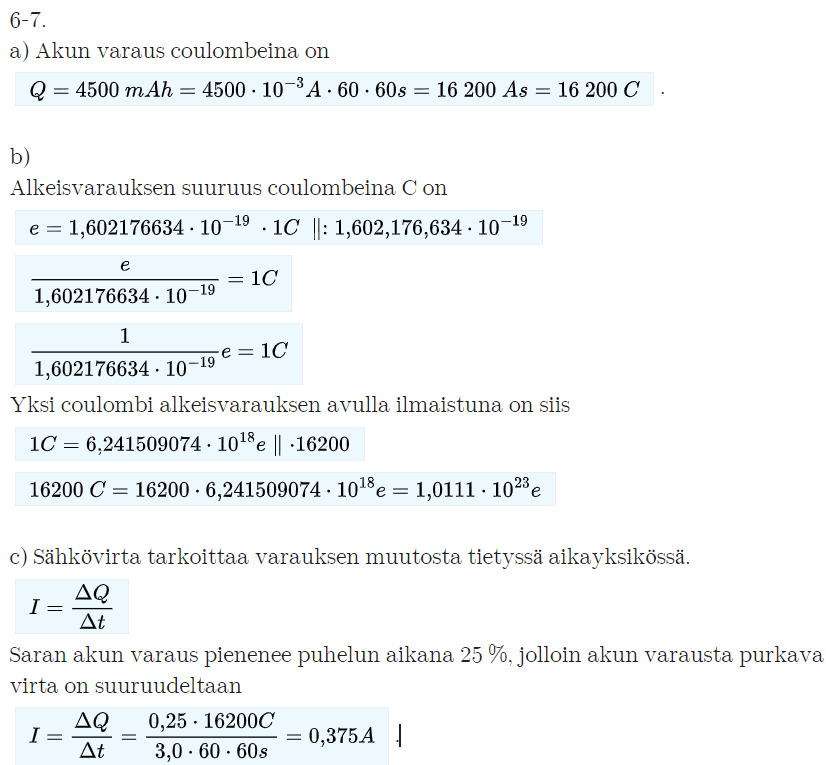

13.4.2023 6-7.

13.4.2023 6-11. 6-11

Tutkimustyö: Mittaus, kytkentäkaavion laadinta ja potentiaalikäyrän piirtäminen

Valitsimme joitain komponentteja ja teimme niistä suljetun piirin (18.4.2023). Mittasimme potentiaalieron eli jännitteen piirin eri kohtien välillä. Mittaustulokset taulukoitiin.

Maadoituspisteen pidimme koko ajan samassa kohdassa A. Maadoituspisteen A (pariston negatiivinen napa) potentiaali on 0 V.

Piirrä kytkennästä kytkentäkaavio Dia-ohjelmalla. Laadi sitten myös potentiaalikäyrä saatujen mittaustulosten perusteella. Palauta molemmat oheiseen palautuskansioon.

HUOM! Pyöristä jännitemittarin lukemat yhden desimaalin tarkkuuteen, jotta sinun on helpompi piirtää potentiaalikäyrä. Tarkista kuitenkin lopuksi että näistä pyöristyksistä huolimatta Kirchoffin II laki on voimassa!

Kytkentäkaavio ja potentiaalikäyrä esimerkkikytkennästä

Tee kuvasi joko Dialla tai Geogebralla. Tämä on KOKEELLINEN, PISTEIN ARVIOITAVA SUORITUS!

Palauta kuva tai muu tiedosto
