LED-moduuli
Työn kuvaus ja tarvikkeet
Työn kuvaus:
Rakennamme kolme LEDiä ja yhden vastuksen sisältävän elektronisen moduuliin.
LED-moduulia käytetään virtapiirien rakentelussa ja tutkimuksessa. Myöhemmin tätä
moduulia käytetään yhdessä ohjelmoitavan mikro-ohjaimen kanssa. Rakennamme siitä
mm. vilkkuvan LEDin ja arvauspelin.
Moduulin rakentamiseen tarvittavat materiaalit:
- Lautaa tai 9 mm vaneria (12 cm x 8 cm)
- 7 listanaulaa
- Rautalankaa (n. 15 cm)
- Kolme LEDiä: vihreä, keltainen ja punainen
- Yksi 243 Ohmin vastus
Käytettävät työvälineet:
- Mitta
- Suorakulma, viivain
- Saha
- Vasara
- Pihdit
- Sivuleikkurit
LED-moduulin rakennus
Vaihe 1:
Ennen käsityöluokkaan siirtymistä tulosta moduulin rakentamisessa tarvittava sapluuna jokaiselle oppilaalle alla olevasta linkistä.
Linkki: LED-moduulin sapluuna
Vaihe 2:
Sahaa vähintään laudasta tai vähintään 9 mm paksuisesta vanerista noin 12 cm leveä ja 8 cm pitkä kappale.
Vaihe 3:
Aseta sapluuna laudan päälle niin, että sapluunan yläviiva on venerin yläreunan kohdalla ja vasen viiva venerin vasemman reunan kohdalla. Tämä onnistuu katsomalla valoa vasten. Kun sapluuna on oikeassa kohdassa, niin aseta se tukevasti pöydälle.
Naulaa kevyesti jokaisen ympyrän sisälle naula niin, että saat ne myös irrotettua myöhemmin, riittää että vaneriin jää jälki naulasta.
Tarkista ensimmäisen naulan kiinnittämisen jälkeen, että sapluna on pysynyt paikallaan.
Nyt sinulla on tarvittavat merkit laudassa. Irrota kaikki naulat ja poista sapluuna laudan päältä. Tarvittaessa käytä pihtejä naulojen irrotuksessa. Kirjoita laudassa olevien naulanjälkien kohtiin kirjaimet V, K, P ja teksti GND sapluunan mallin mukaisesti. Halutessasi voit hioa hiekkapaperilla laudan reunat. Alusta on nyt tämän näköinen:

Vaihe 4:
Naulaa naulat kahteen V-kirjaimen alla olevaan merkkiin. Älä naulaa vanerin läpi asti, riittää että naulat
pysyvät paikoillaan kun yrität liikuttaa niitä kädellä.

Vaihe 5:
Merkkaa vihreän LEDin pitempi jalka punaisella tussilla. Taivuta tämän jälkeen LEDin jalat kuvan mukaisesti.

Vaihe 6:
Kiinnitä vihreä LED nauloihin niin, että merkitsemäsi LEDin pitempi jalka tulee kiinni V-kirjaimen kohdalla olevaan naulaan.
LEDi kiinnitetään kiertämällä sen metalliset jalat naulojen ympärille.

Vaihe 7:
Toista vaiheet 4, 5 ja 6 ensin keltaiselle ja sitten punaiselle LEDille. Keltainen LED tulee K-kirjaimen
alla oleviin nauloihin ja punainen vastaavasti P-kirjaimen alle.

Vaihe 8:
Kytkentäkaavioissa LED-merkitään alla olevan kuvan mukaisella piirrosmerkillä. Piirrä LEDin piirrosmerkki
vaneriin jokaisen LEDin oikealle puolelle.

Vaikkapa näin:

Vaihe 9:

Vaihe 10:

Vaihe 11:
Alla olevassa kuvassa on esitetty vastuksen piirrosmerkki. Piirrä se komponentin oikealle puolelle.


LED-moduuli on nyt valmis.
Vie moduuli opettajalle tarkistettavaksi.
Ennen käsityöluokkaan siirtymistä tulosta moduulin rakentamisessa tarvittava sapluuna jokaiselle oppilaalle alla olevasta linkistä.
Linkki: LED-moduulin sapluuna
Vaihe 2:
Sahaa vähintään laudasta tai vähintään 9 mm paksuisesta vanerista noin 12 cm leveä ja 8 cm pitkä kappale.
Vaihe 3:
Aseta sapluuna laudan päälle niin, että sapluunan yläviiva on venerin yläreunan kohdalla ja vasen viiva venerin vasemman reunan kohdalla. Tämä onnistuu katsomalla valoa vasten. Kun sapluuna on oikeassa kohdassa, niin aseta se tukevasti pöydälle.
Naulaa kevyesti jokaisen ympyrän sisälle naula niin, että saat ne myös irrotettua myöhemmin, riittää että vaneriin jää jälki naulasta.
Tarkista ensimmäisen naulan kiinnittämisen jälkeen, että sapluna on pysynyt paikallaan.

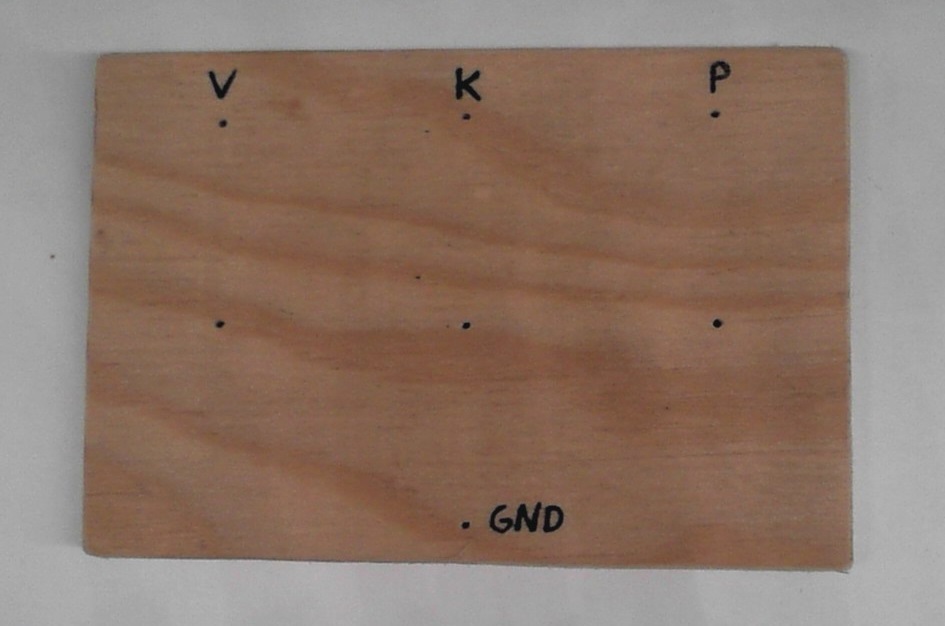

Nyt sinulla on tarvittavat merkit laudassa. Irrota kaikki naulat ja poista sapluuna laudan päältä. Tarvittaessa käytä pihtejä naulojen irrotuksessa. Kirjoita laudassa olevien naulanjälkien kohtiin kirjaimet V, K, P ja teksti GND sapluunan mallin mukaisesti. Halutessasi voit hioa hiekkapaperilla laudan reunat. Alusta on nyt tämän näköinen:

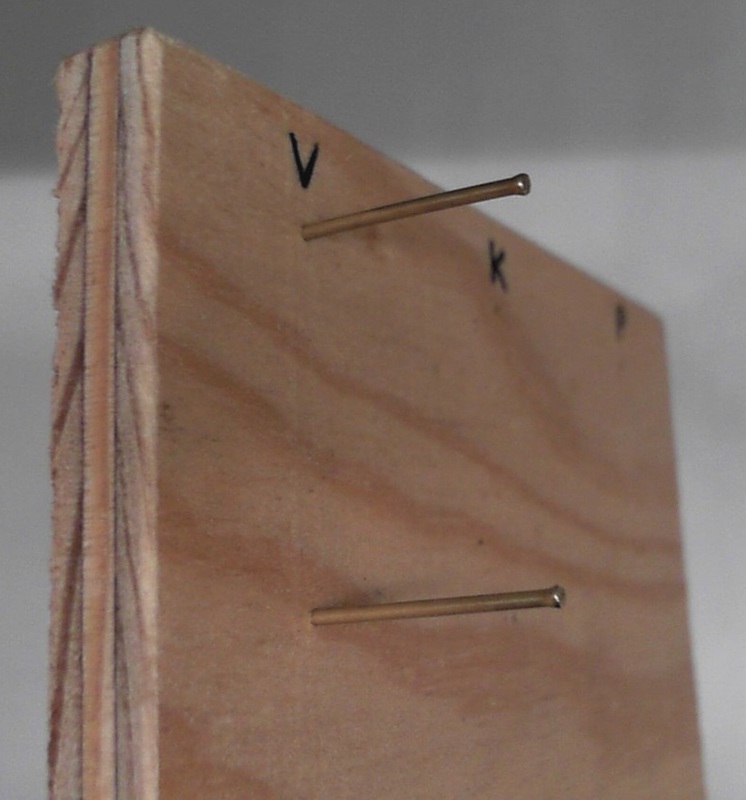

Vaihe 4:
Naulaa naulat kahteen V-kirjaimen alla olevaan merkkiin. Älä naulaa vanerin läpi asti, riittää että naulat
pysyvät paikoillaan kun yrität liikuttaa niitä kädellä.

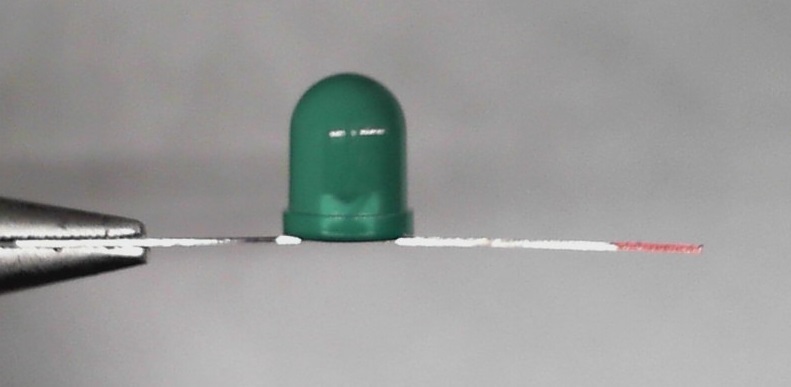

Vaihe 5:
Merkkaa vihreän LEDin pitempi jalka punaisella tussilla. Taivuta tämän jälkeen LEDin jalat kuvan mukaisesti.

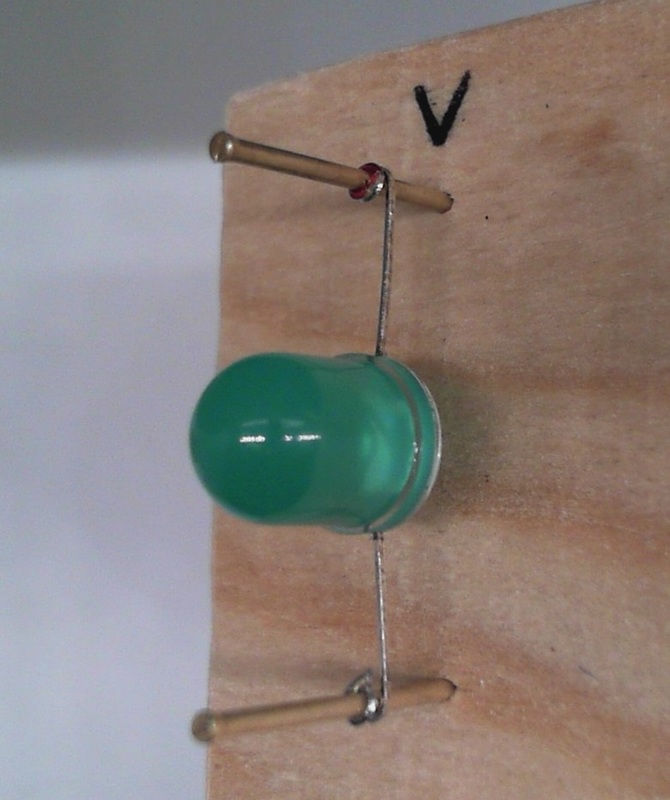

Vaihe 6:
Kiinnitä vihreä LED nauloihin niin, että merkitsemäsi LEDin pitempi jalka tulee kiinni V-kirjaimen kohdalla olevaan naulaan.
LEDi kiinnitetään kiertämällä sen metalliset jalat naulojen ympärille.

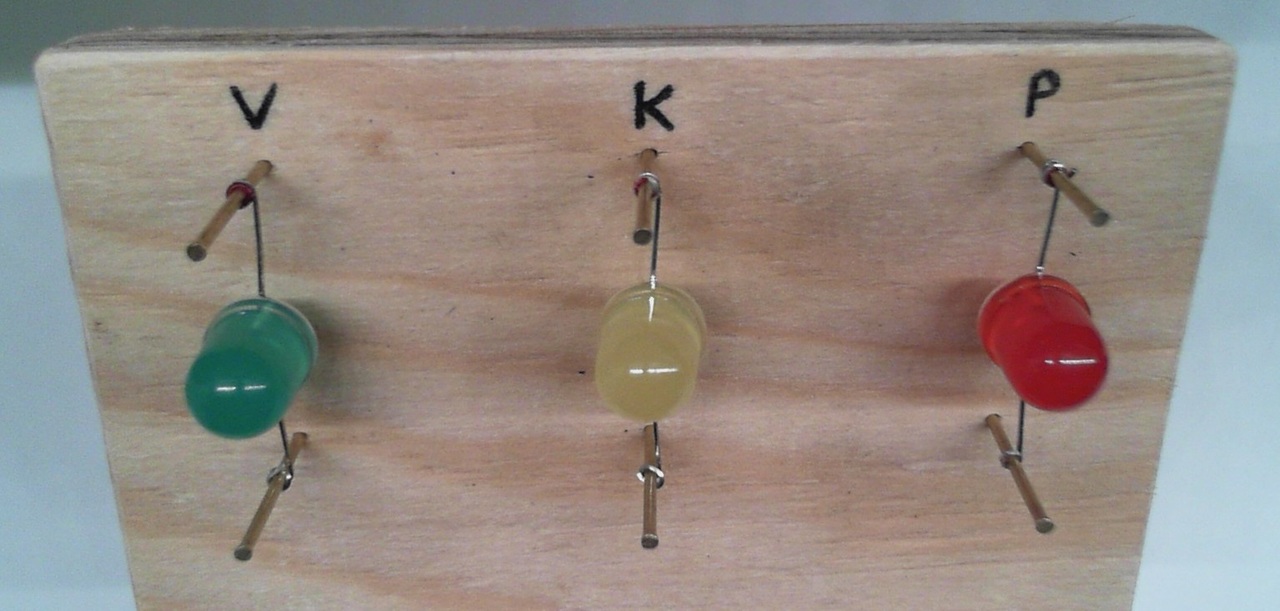

Vaihe 7:
Toista vaiheet 4, 5 ja 6 ensin keltaiselle ja sitten punaiselle LEDille. Keltainen LED tulee K-kirjaimen
alla oleviin nauloihin ja punainen vastaavasti P-kirjaimen alle.

Vaihe 8:

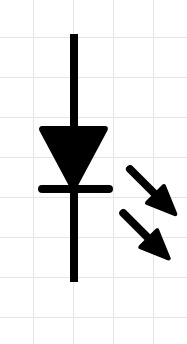

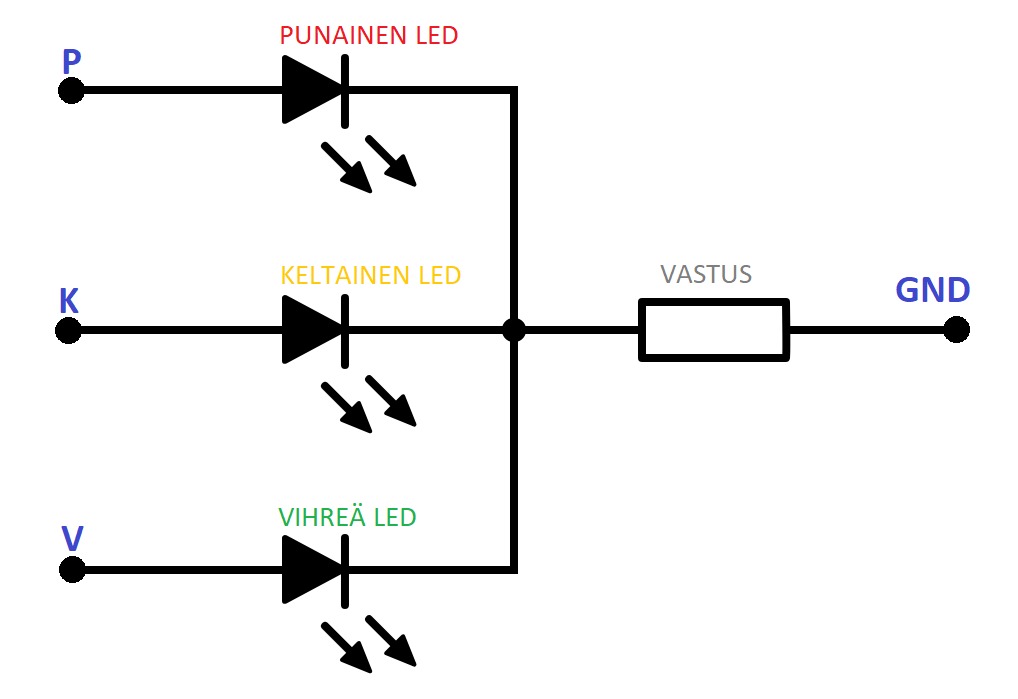

Kytkentäkaavioissa LED-merkitään alla olevan kuvan mukaisella piirrosmerkillä. Piirrä LEDin piirrosmerkki
vaneriin jokaisen LEDin oikealle puolelle.

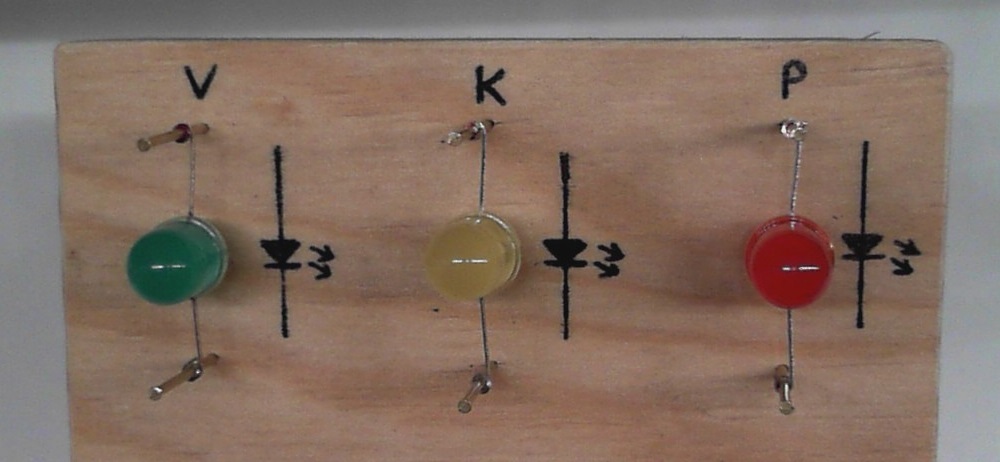

Vaikkapa näin:

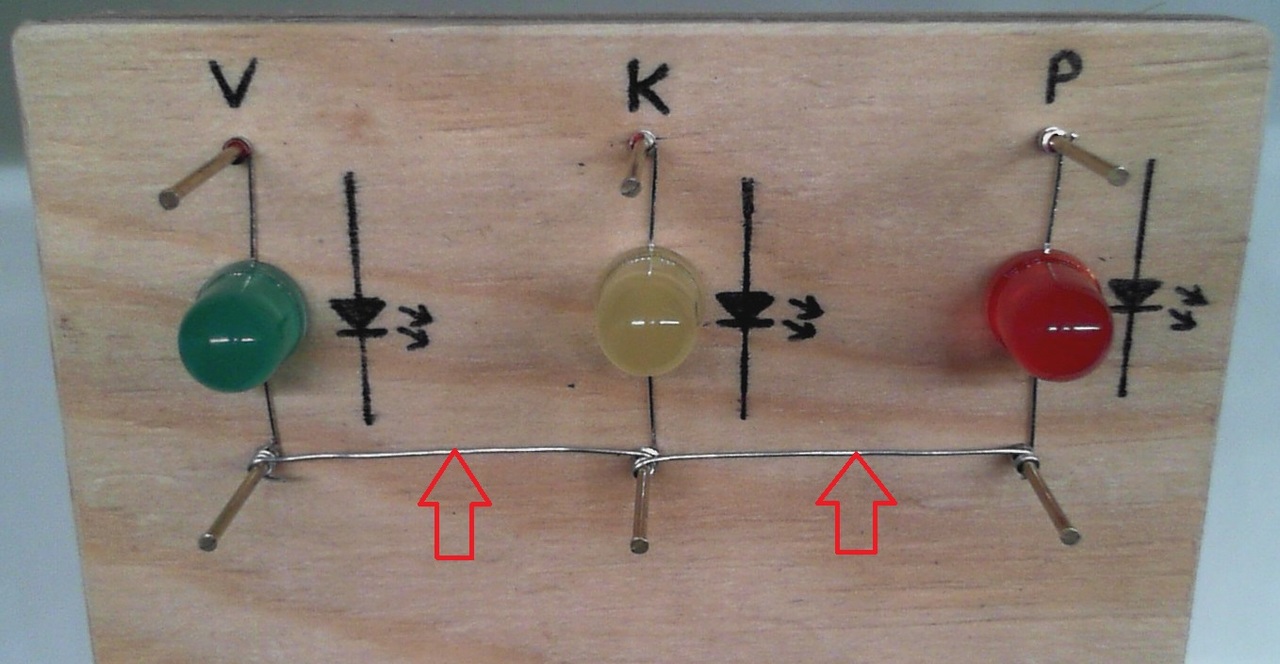

Vaihe 9:
- Katkaise rautalangasta n. 15 cm pituinen pätkä.
- Kierrä langan alkupää vihreän LEDin alla olevaan naulaan.
- Vedä sitten rautalanka keltaisen LEDin alla olevaan naulaan ja kierrä sen ympärille.
- Jatka vielä vetämistä punaisen LEDin alla olevaan naulaa ja kierrä rautalanka sen ympärille.

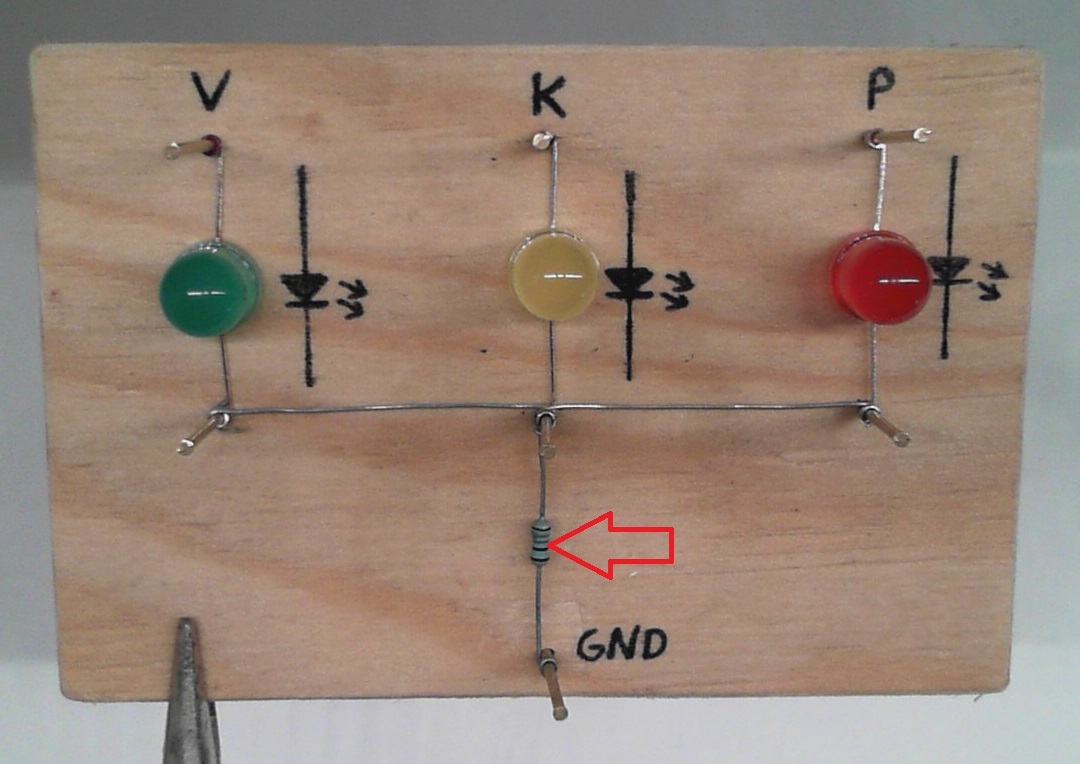

Vaihe 10:
- Naulaa viimeinen naula pisteeseen GND.
- Kiinnitä 243 Ohmin vastus keltaisen LEDin alla olevaan naulaan sekä pisteessä GND olevaan naulaan.

Vaihe 11:

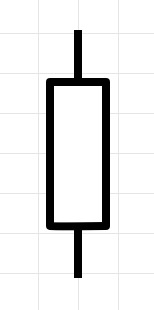

Alla olevassa kuvassa on esitetty vastuksen piirrosmerkki. Piirrä se komponentin oikealle puolelle.

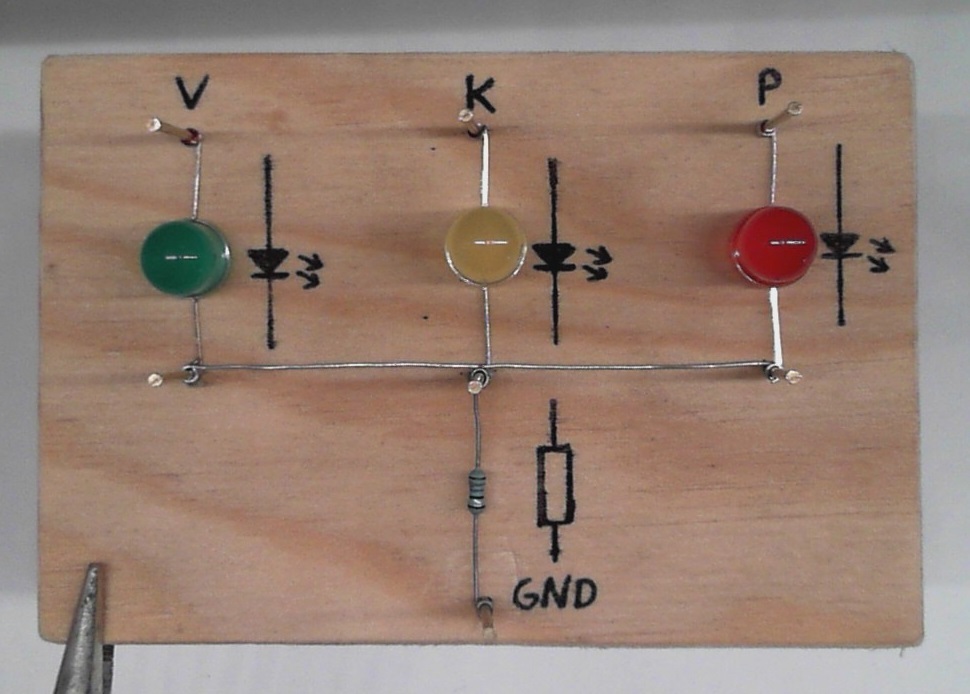

LED-moduuli on nyt valmis.
Vie moduuli opettajalle tarkistettavaksi.
