Kytkinmoduuli
Työn kuvaus ja tarvikkeet
Työn kuvaus:
Rakennamme moduulin, jossa on kaksi painokytkintä. Valmistamme kytkimet
itse peltiliuskasta LED-virtapiirin yhteydessä esitetyllä tavalla. Aluksi käytämme kytkinmoduulia
yhdessä LED-moduulin kanssa. Myöhemmin kytkinmoduulia käytetään ohjelmoitavan
mikro-ohjaimen kanssa.
Moduulin rakentamiseen tarvittavat materiaalit:
- Lautaa tai 9 mm vaneria (8 cm x 8 cm)
- 2 kpl noin 8 cm pitkää peltiliuskaa
- 4 kpl wronic-ruuvia
- Jos käytät vaneria, niin tarvitset myös prikkoja (aluslaattoja).
- Mitta
- Suorakulma, viivain
- Saha
- Peltisakset
- Pihdit
- T20 Torx-avain
- Metalliviila
Kytkinmoduulin rakennus
Vaihe 1:
Sahaa laudasta tai vähintään 9mm paksuisesta vanerista 8 cm pitkä ja 8 cm leveä pala.
Vaihe 2:

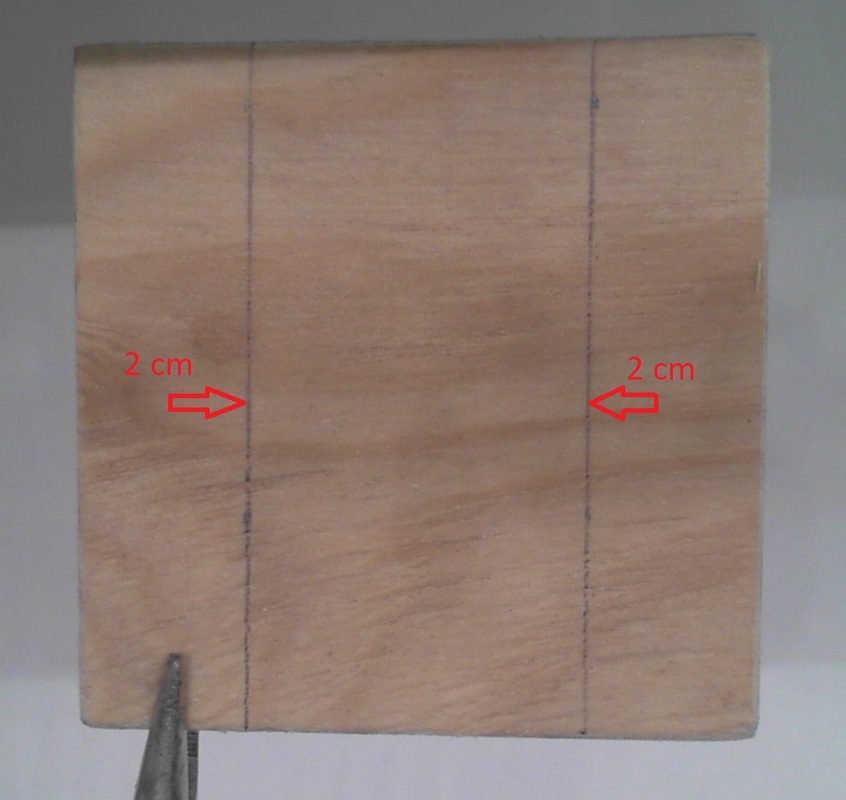

Piirrä kahden senttimetrin päähän vanerin reunoista pystysuuntaiset viivat lyijykynällä.
Vaihe 3:
Mitaa ja merkitse pisteet kumpaankin viivaan 2 cm päähän ylä- ja alaosasta (yhteensä neljä pistettä).
Vaihe 4:

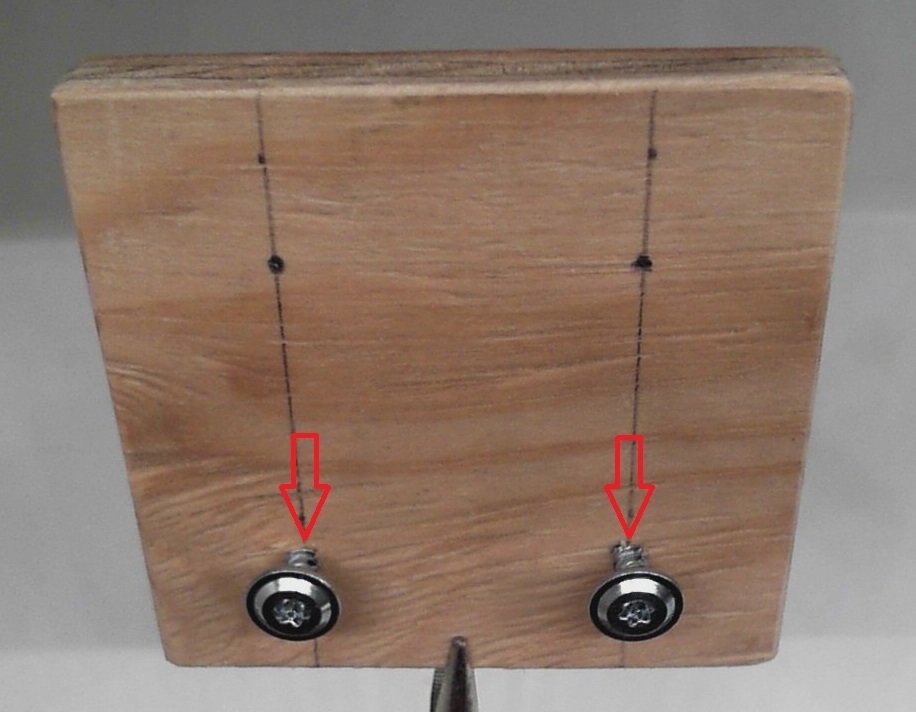

Ruuvaa kaksi ruuvia alaosaan merkitsemiisi pisteisiin. Älä ruuvaa ruuveja pohjaan asti, ruuvaa vain
sen verran että ne pysyvät paikoillaa. Käytä ruuvaamisessa Torx-avainta.
Vaihe 5:

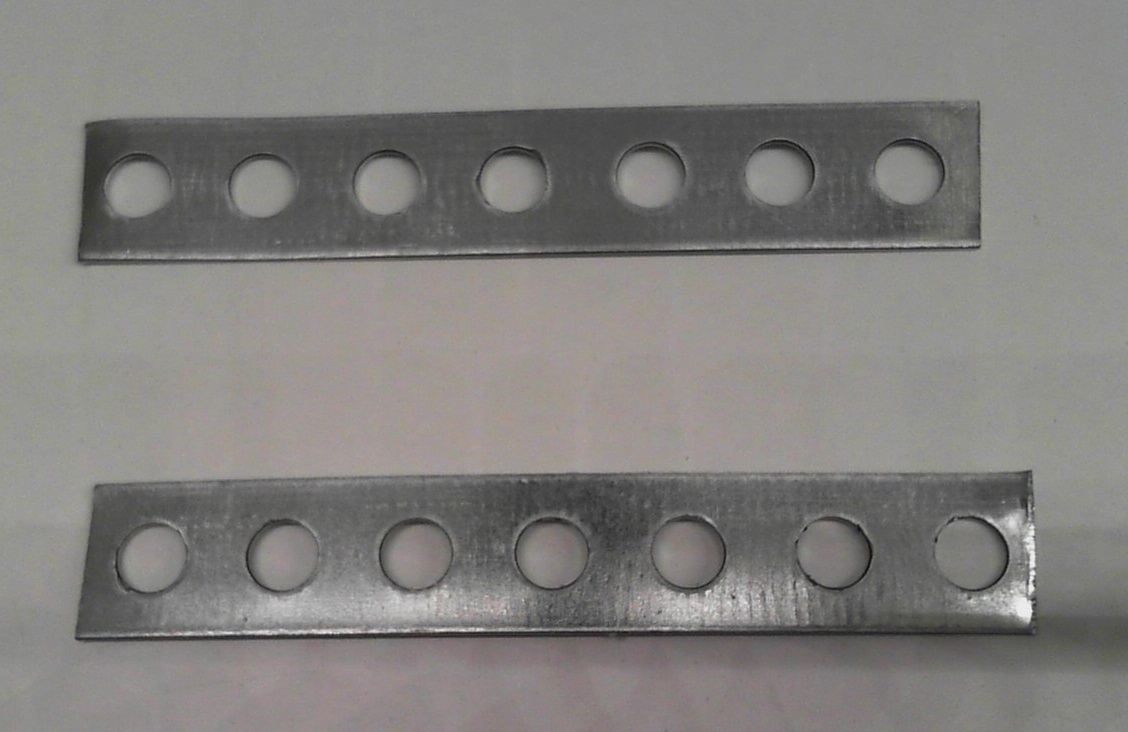

Leikka peltinauhasta kaksi noin 7 cm pituista liuskaa peltisaksilla.
Tarvittaessa viilaa metalliviilalla terävät katkaisukohdat.
Vaihe 6:

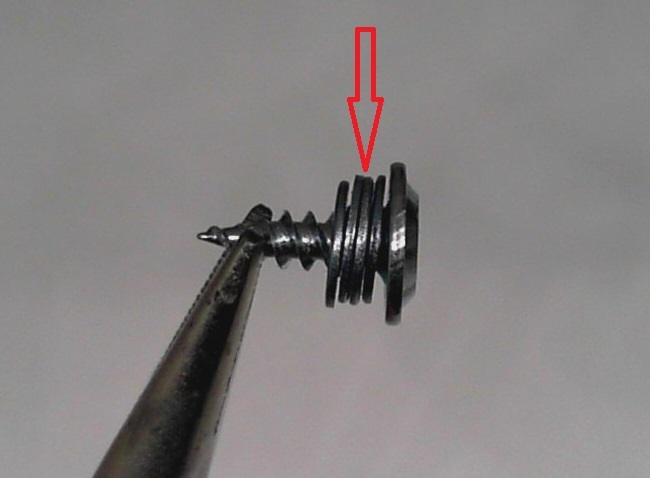

Vanerialustan kanssa voit joutua lisäämään prikkoja ruuveihin.
Laita ruuviin tarvittava määrä prikkoja, jotta se ei tule vanerista läpi. Mittaa sopiva määrä.
Vaihe 7:

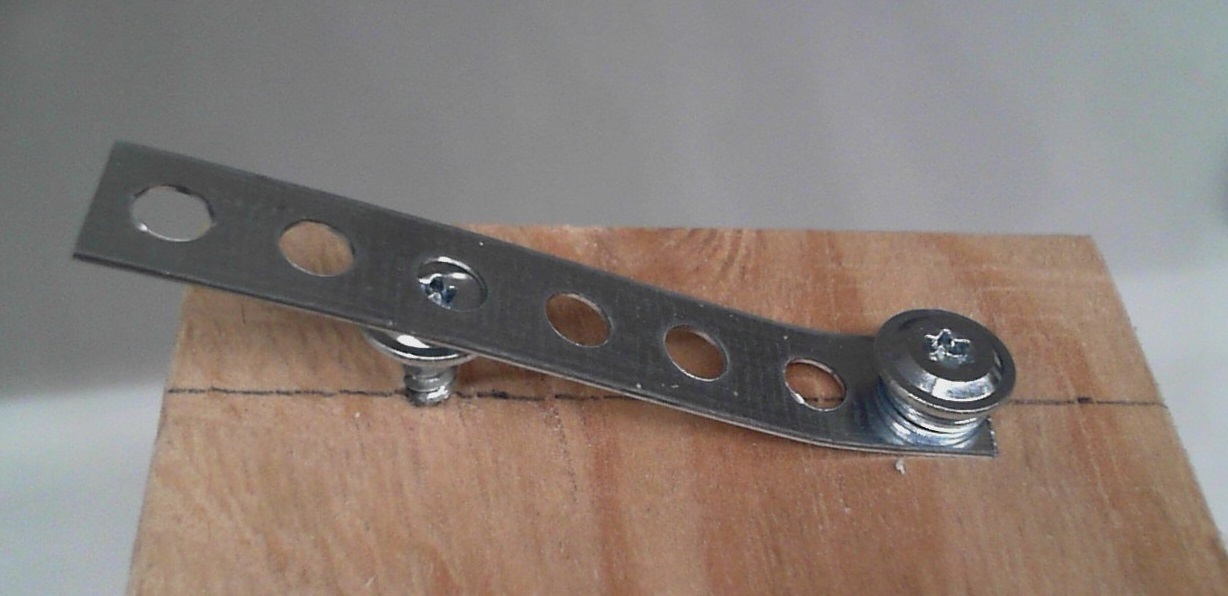

Kiinnitä peltiliuska prikoilla varustetulla ruuvilla viivan yläosassa olevaan pisteeseen kuvan mukaisesti.
Ruuvi ruuvataan pohjaan asti.

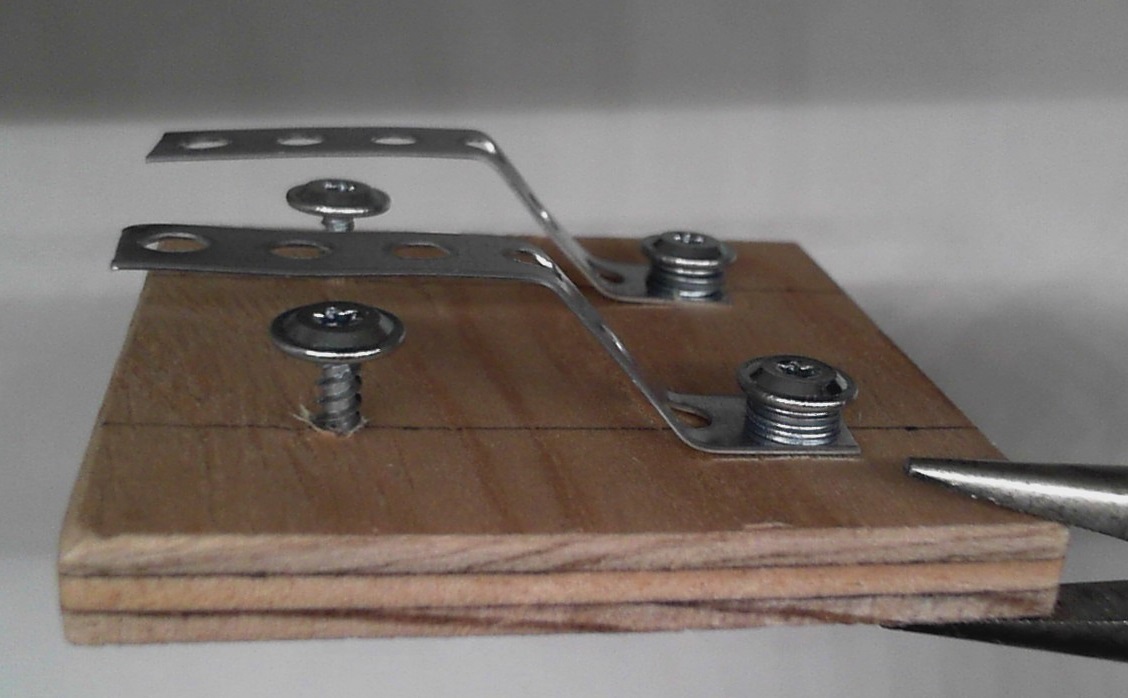

Vaihe 8:

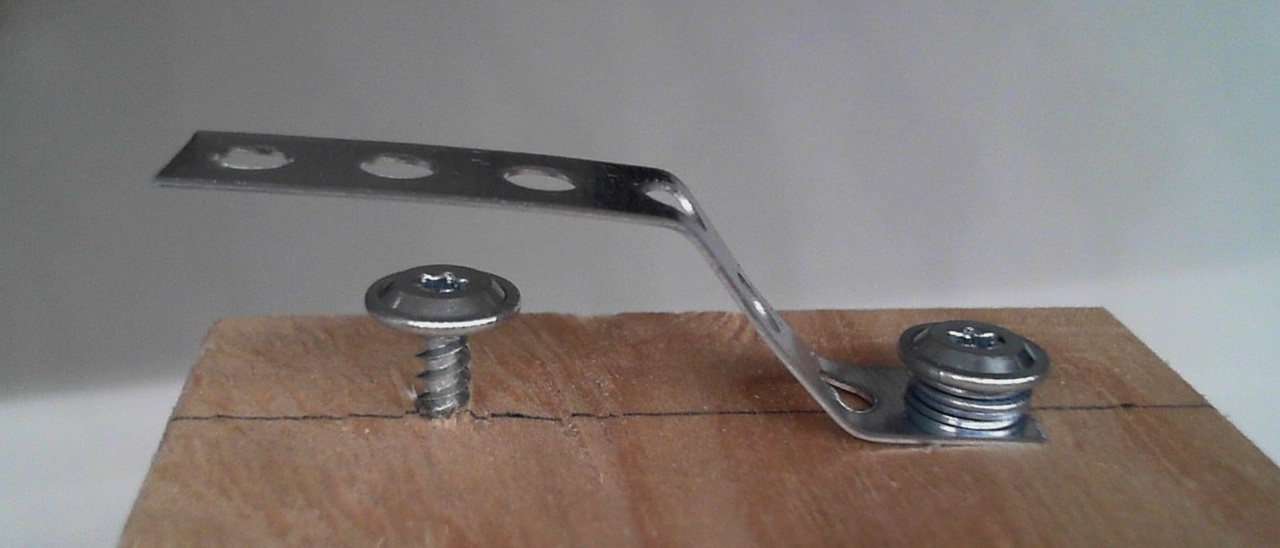

Taivuta pelitliuskaa pihdeillä niin, että se ei kosketa alapuolella olevaa ruuvia.
Nyt olemme tehneet ensimmäisen painokytkimen moduuliin.
Toista vaiheet 6, 7 ja 8 toiselle peltiliuskalle, näin moduliin muodostuu kaksi painokytkintä.
Vaihe 9:

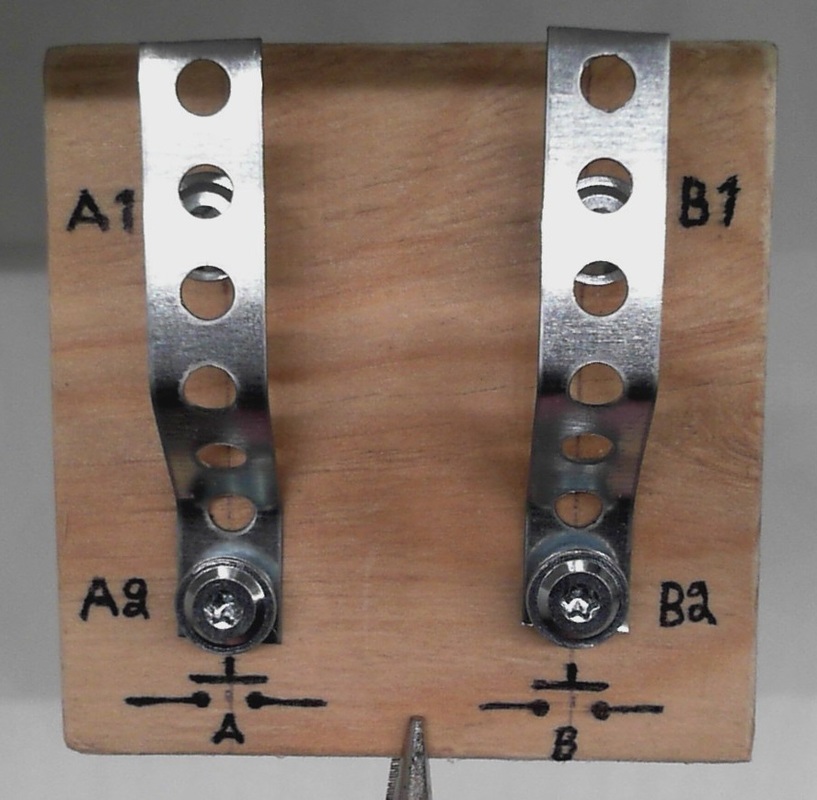

Alla oleva kuva esittää painokytkimen piirrosmerkkiä, piirrä se kytkimien viereen.
Merkitse lisäksi kytkentäpisteet A1, A2, B1 ja B2 kuvan mukaisesti.
Kytkinmoduuli on nyt valmis.
Vie moduuli opettajalle tarkistettavaksi.
Sahaa laudasta tai vähintään 9mm paksuisesta vanerista 8 cm pitkä ja 8 cm leveä pala.
Vaihe 2:
Piirrä kahden senttimetrin päähän vanerin reunoista pystysuuntaiset viivat lyijykynällä.
Vaihe 3:
Mitaa ja merkitse pisteet kumpaankin viivaan 2 cm päähän ylä- ja alaosasta (yhteensä neljä pistettä).
Vaihe 4:
Ruuvaa kaksi ruuvia alaosaan merkitsemiisi pisteisiin. Älä ruuvaa ruuveja pohjaan asti, ruuvaa vain
sen verran että ne pysyvät paikoillaa. Käytä ruuvaamisessa Torx-avainta.
Vaihe 5:
Leikka peltinauhasta kaksi noin 7 cm pituista liuskaa peltisaksilla.
Tarvittaessa viilaa metalliviilalla terävät katkaisukohdat.
Vaihe 6:
Vanerialustan kanssa voit joutua lisäämään prikkoja ruuveihin.
Laita ruuviin tarvittava määrä prikkoja, jotta se ei tule vanerista läpi. Mittaa sopiva määrä.
Vaihe 7:
Kiinnitä peltiliuska prikoilla varustetulla ruuvilla viivan yläosassa olevaan pisteeseen kuvan mukaisesti.
Ruuvi ruuvataan pohjaan asti.
Vaihe 8:
Taivuta pelitliuskaa pihdeillä niin, että se ei kosketa alapuolella olevaa ruuvia.
Nyt olemme tehneet ensimmäisen painokytkimen moduuliin.
Toista vaiheet 6, 7 ja 8 toiselle peltiliuskalle, näin moduliin muodostuu kaksi painokytkintä.
Vaihe 9:
Alla oleva kuva esittää painokytkimen piirrosmerkkiä, piirrä se kytkimien viereen.
Merkitse lisäksi kytkentäpisteet A1, A2, B1 ja B2 kuvan mukaisesti.
Kytkinmoduuli on nyt valmis.
Vie moduuli opettajalle tarkistettavaksi.

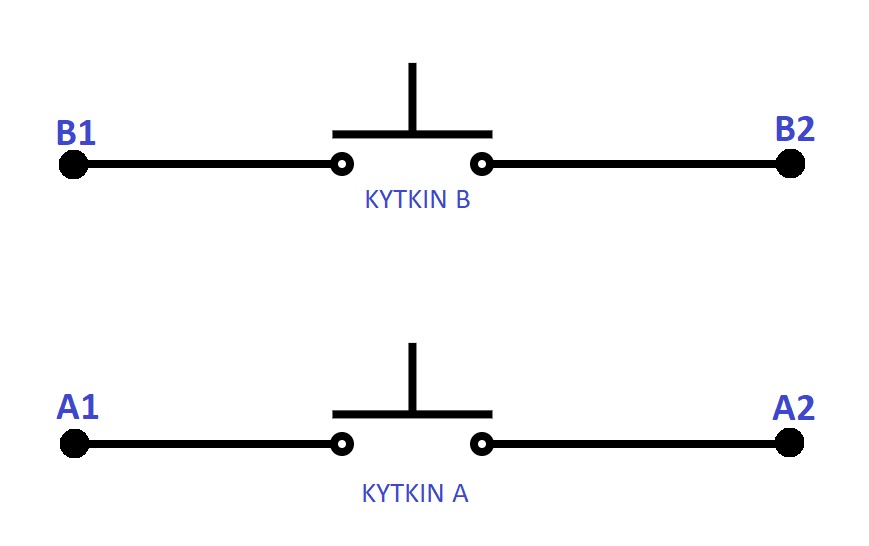

Kytkinmoduulin kytkentäkaavio
