Töiden ja anturien ohjeet
pH-anturityö
Käytä pH-anturia ja LoggerPro-ohjelmaa ja selvitä joko hapon tai emäksen konsentraatio titrauskäyrän avulla.
1) Hae mittauspohja sivun raunasta, jotta voit ottaa talteen mittaustuloksen. Tai hae se suoraan LoggerPro-ohjelmasta
(Tiedosto/Avaa/LoggerPro/En-Us/Experiments/Advanced Chemistry W Vernier/Acid_Base). Tässä mittauspohjassa on mukana 1. ja 2. derivaatta.

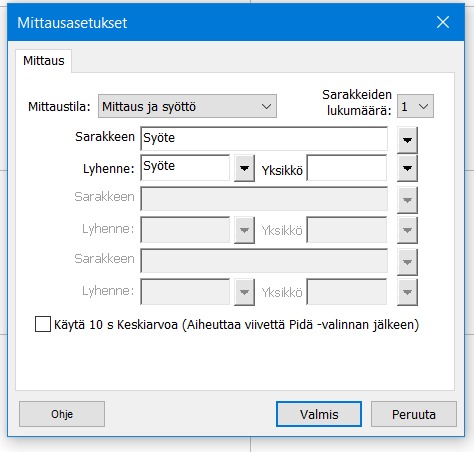

Voit myös avata LoggerPron ja valita Mittaus/Mittausasetukset ja valitse mittaus ja syöttö. Nyt saat mittauspisteet näkyviin ilman derivaattoja.

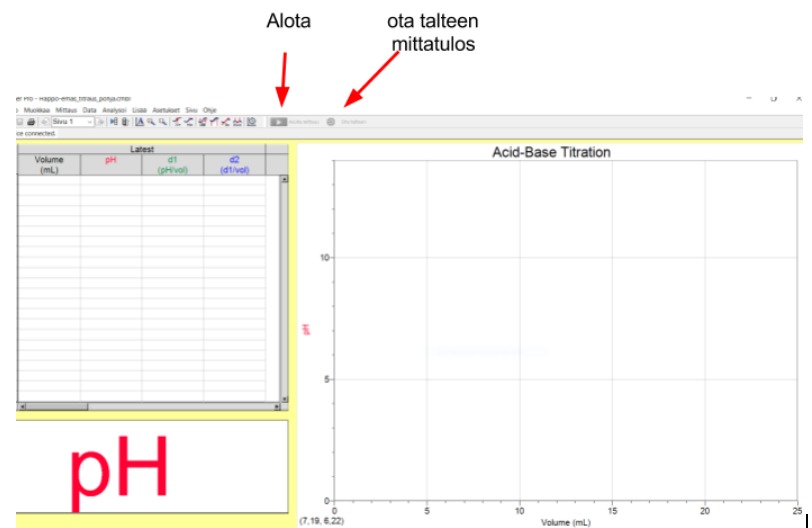

2) Aloita mittaus ja ota talteen lisätty tilavuus.
3) Voit piirtää kuvaajan LoggerProssa tai tallentaa mittaustuloksen csv-muodossa. Tämä tiedosto avataan LibreOffisessa ja arvot kopioidaan sekä viedään haluttuun ohjelmaan (GeoGebra, Tl Nspire).
1) Hae mittauspohja sivun raunasta, jotta voit ottaa talteen mittaustuloksen. Tai hae se suoraan LoggerPro-ohjelmasta
(Tiedosto/Avaa/LoggerPro/En-Us/Experiments/Advanced Chemistry W Vernier/Acid_Base). Tässä mittauspohjassa on mukana 1. ja 2. derivaatta.
Voit myös avata LoggerPron ja valita Mittaus/Mittausasetukset ja valitse mittaus ja syöttö. Nyt saat mittauspisteet näkyviin ilman derivaattoja.
2) Aloita mittaus ja ota talteen lisätty tilavuus.
3) Voit piirtää kuvaajan LoggerProssa tai tallentaa mittaustuloksen csv-muodossa. Tämä tiedosto avataan LibreOffisessa ja arvot kopioidaan sekä viedään haluttuun ohjelmaan (GeoGebra, Tl Nspire).
pH-anturi- ja Pisaralaskurityö
Käytä pH-anturia ja pisaralaskuria (LoggerPro-ohjelma) ja selvitä joko hapon tai emäksen konsentraatio titrauskäyrän avulla.
1) Hae mittauspohja (sivun reunasta) jotta voit ottaa talteen mittaustuloksen. Tai heu suoraan LoggerPro-ohjelmasta ( Tiedosto/Avaa/LoggerPro/En-Us/Experiments/ Advanced Chemistry w Vernier/ Acid-Base(Drop)).
Voit myös avata LoggerPron ja valita Mittaus/Mittausasetukset ja valitse mittaus ja syöttö.
2) Säädä pisaralaskuri alla olevan ohjemonisteen avulla.
3) Aloita mittaus
4) Voit piirtää kuvaajan LoggerProssa tai tallentaa mittaustuloksen csv-muodossa.
Tämä tiedosto avataan LibreOffisessa ja arvot kopioidaan sekä viedeään haluttuun ohjelmaan (GeoGebra, Tl Nspire, LibreOfficen Calc).
1) Hae mittauspohja (sivun reunasta) jotta voit ottaa talteen mittaustuloksen. Tai heu suoraan LoggerPro-ohjelmasta ( Tiedosto/Avaa/LoggerPro/En-Us/Experiments/ Advanced Chemistry w Vernier/ Acid-Base(Drop)).
Voit myös avata LoggerPron ja valita Mittaus/Mittausasetukset ja valitse mittaus ja syöttö.
2) Säädä pisaralaskuri alla olevan ohjemonisteen avulla.
3) Aloita mittaus
4) Voit piirtää kuvaajan LoggerProssa tai tallentaa mittaustuloksen csv-muodossa.
Tämä tiedosto avataan LibreOffisessa ja arvot kopioidaan sekä viedeään haluttuun ohjelmaan (GeoGebra, Tl Nspire, LibreOfficen Calc).
Johtokykyanturityö
Käytä johtokykyanturia (LoggerPro-ohjelma) ja selvitä joko hapon tai emäksen konsentraatio käyrän avulla.
1) Hae mittauspohja (sivun raunasta), jotta voit ottaa talteen mittaustuloksen. Tai
Mittauspohjia löytyy myös kun haet ne LoggerProsta ( Tiedosto/Avaa/LoggerPro/En-Us/Experiments/Advanced Chemistry W Vernier/Conductimetric).
Voit myös avata LoggerPron ja valita Mittaus/Mittausasetukset ja valitse mittaus ja syöttö.

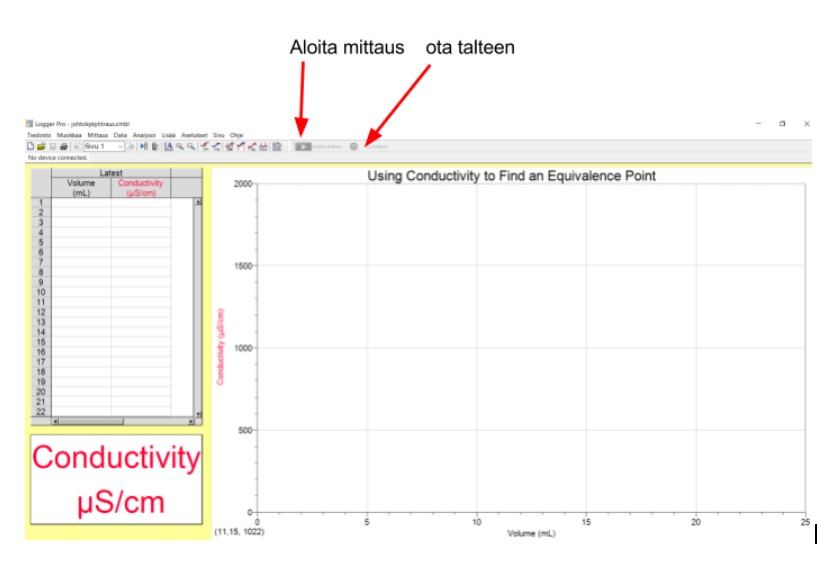

2) Aloita mittaus
3) Voit piirtää kuvaajan LoggerProssa tai tallentaa mittaustuloksen csv-muodossa. Tämä tiedosto avataan LibreOffisessa ja arvot kopioidaan sekä viedään haluttuun ohjelmaan (GeoGebra, Tl Nspire).
1) Hae mittauspohja (sivun raunasta), jotta voit ottaa talteen mittaustuloksen. Tai
Mittauspohjia löytyy myös kun haet ne LoggerProsta ( Tiedosto/Avaa/LoggerPro/En-Us/Experiments/Advanced Chemistry W Vernier/Conductimetric).
Voit myös avata LoggerPron ja valita Mittaus/Mittausasetukset ja valitse mittaus ja syöttö.
2) Aloita mittaus
3) Voit piirtää kuvaajan LoggerProssa tai tallentaa mittaustuloksen csv-muodossa. Tämä tiedosto avataan LibreOffisessa ja arvot kopioidaan sekä viedään haluttuun ohjelmaan (GeoGebra, Tl Nspire).
Spektrofotometri
Selvitä tuntemattoman kuparisulfattiliuoksen konsentraatio spektrofotometrin (LoggerPro- tai Spectral Analysis-ohelma) avulla.
Tee vähintään 3 laimennosta [[$ CuSO_4 $]]-liuoksesta (esim. 0,1 M, 0,2 M ja 0,3 M). Tee myös yksi ns. tuntematon liuos. Täytä kyvetit liuoksilla + yksi kyvetti pelkällä vedellä kalibrointia varten.
KE2-kurssilla voit teettää työn niin että oppilaat valmistavat itse jonkin laimennoksen (=tuntemattoman liuoksen) ja se tarkistetaan valmiin mittausdatan avulla. Mittausdatan voi jakaa jo etukäteen vaikka CSV-tiedostona. Tai sitten opettajalla on valmiina ns. standardiliuokset, jotka mitataan yhdessä ja sen jälkeen jokainen mittaa oman liuoksensa.
1) Kalibroi spektrofotometri alla olevan ohjemonisteen mukaan. Monisteessa on myös Spectral Analysis-sovellukseen ohjeet. Tämä ohjelma on ladattavissa ilmaiseksi Vernierin sivuilla.
2) Alota mittaus. Valmista mittauspohjaa ei tarvita, mutta sellainenkin löytyy LoggerPro-ohjelmasta (Tiedosto/Avaa/LoggerPro/En-Us/Experiments/Chemistry With Vernier/ Beer´s law)
2) Voit piirtää kuvaajan LoggerPro-ohjelmassa tai tallentaa mittaustuloksen csv-muodossa. Tämä tiedosto avataan LibreOffisessa ja arvot kopioidaan sekä viedeään haluttuun ohjelmaan (GeoGebra, Tl Nspire, LibreOfficen Calc).
Tee vähintään 3 laimennosta [[$ CuSO_4 $]]-liuoksesta (esim. 0,1 M, 0,2 M ja 0,3 M). Tee myös yksi ns. tuntematon liuos. Täytä kyvetit liuoksilla + yksi kyvetti pelkällä vedellä kalibrointia varten.
KE2-kurssilla voit teettää työn niin että oppilaat valmistavat itse jonkin laimennoksen (=tuntemattoman liuoksen) ja se tarkistetaan valmiin mittausdatan avulla. Mittausdatan voi jakaa jo etukäteen vaikka CSV-tiedostona. Tai sitten opettajalla on valmiina ns. standardiliuokset, jotka mitataan yhdessä ja sen jälkeen jokainen mittaa oman liuoksensa.
1) Kalibroi spektrofotometri alla olevan ohjemonisteen mukaan. Monisteessa on myös Spectral Analysis-sovellukseen ohjeet. Tämä ohjelma on ladattavissa ilmaiseksi Vernierin sivuilla.
2) Alota mittaus. Valmista mittauspohjaa ei tarvita, mutta sellainenkin löytyy LoggerPro-ohjelmasta (Tiedosto/Avaa/LoggerPro/En-Us/Experiments/Chemistry With Vernier/ Beer´s law)
2) Voit piirtää kuvaajan LoggerPro-ohjelmassa tai tallentaa mittaustuloksen csv-muodossa. Tämä tiedosto avataan LibreOffisessa ja arvot kopioidaan sekä viedeään haluttuun ohjelmaan (GeoGebra, Tl Nspire, LibreOfficen Calc).
Lämpötila-anturityö
Työssä mitataan lämpötila-anturilla hapon/emäksen neutraloitumislämpöä. Happo- ja emäsliuoksien pitää olla kohtalaisen väkeviä, jotta lämpötilan muutoksen huomaa.
- Kokoa mittauslaitteisto eli tarvitset kalorimetrin ja byretin.
- Mittaa tuntematonta happoa/emästä esim. 10 ml kalorimetriin. Mittaa alkulämpötila. Lisää esim. 1 ml emästä/happoa byretistä ja ota lämpötila ylös (huom! erilliset ohjeet).
- Kun lämpötila alkaa pienetä, niin ota vielä muutamia tuloksia ylös.

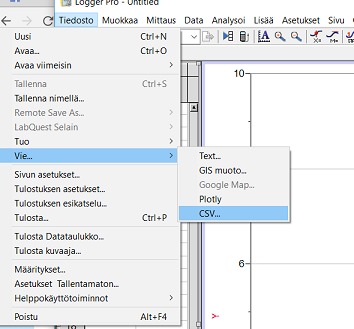

- Tallenna Tiedosto/Vie.../CSV...
