Tekninen työ

Tutustutaan virtapiiriin

Suunnitellaan virtapiiri, jossa lamppu syttyy.

- Suljettu virtapiiri on "kulkureitti" jota pitkin sähkövirta pääsee kulkemaan.
- Virtapiiriin kuuluu erilaisia sähkölaitteita, johtimia ja virtalähteitä, joiden avulla sähkön tuottamaa voimaa voidaan hyödyntää.

Katsotaan aluksi video liittyen virtapiirin toimintaan:

https://www.youtube.com/watch?v=GNZiQuX6i0s

Pohdi videon jälkeen:
- Mitkä materiaalit johtavat sähköä?
- Mitkä materiaalit eivät johda sähköä?
- Miksi näitä materiaaleja kutsutaan?



Tehtävä 1
- Suunnittele virtapiiri, jossa on virtalähde (paristo), kytkin sekä lamppu.
- Toteuta kytkentä niin, että lamppu syttyy kun kytkintä painetaan (virtapiiri sulkeutuu).
- Säädä virtalähteen jännitteeksi 5V (volttia).
- Kun saat työn valmiiksi, pyydä opettajaa tarkistamaan se.

Avaa suunnitteluohjelma alla olevasta linkistä:
https://phet.colorado.edu/sims/html/circuit-construction-kit-dc-virtual-lab/latest/circuit-construction-kit-dc-virtual-lab_fi.html


Lisäksi
- Pohdi, miksi nykyisin valaisimina käytetään led-lamppuja entisten hehkulamppujen sijaan.
- Mitä muita asioita lampun tilalle voisi laittaa? Minkälaisia laitteita voidaan käyttää sähkövirran avulla?


Tehtävä 2
Kun suunnitellaan sähkökytkentää, on järkevä käyttää yhteisesti sovittuja merkintöjä erilaisille komponenteille.

- Tutki seuraavia komponenttien merkintöjä.
- Piirrä paperille kytkentäkaavio, jossa moottori käynnistyy, kun kytkin suljetaan (eli virta pääsee kulkemaan).
- Hyväksytä kytkentäkaavio opella.

Komponentti Merkintä Esimerkkikuva
Virtalähde (tasavirta) Virtapiirin kytkentäkaavio Duracell - Wikipedia

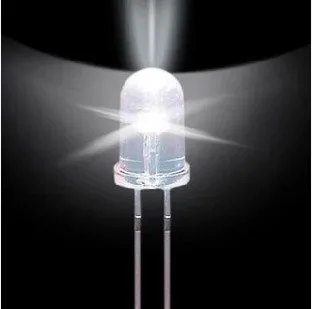

Led-lamppu
(huomaa plus- ja
miinusnavan puolet)

Virtapiirin kytkentäkaavio - Ücretsiz kargo marka yeni 1000 adet/grup 5MM beyaz ışık yayan diyot süper  parlak beyaz Led lamba beyaz ışık led|light emitting diode|emitting  diodebright white led - AliExpress
Kytkin Symbol of electric cell is A B C D class 12 physics CBSE ON-OFF-ON kytkin (KCD3-103) - Audiocheck
Johdin MKEM, yksink. johdin, 1,5 mm² | Clas Ohlson

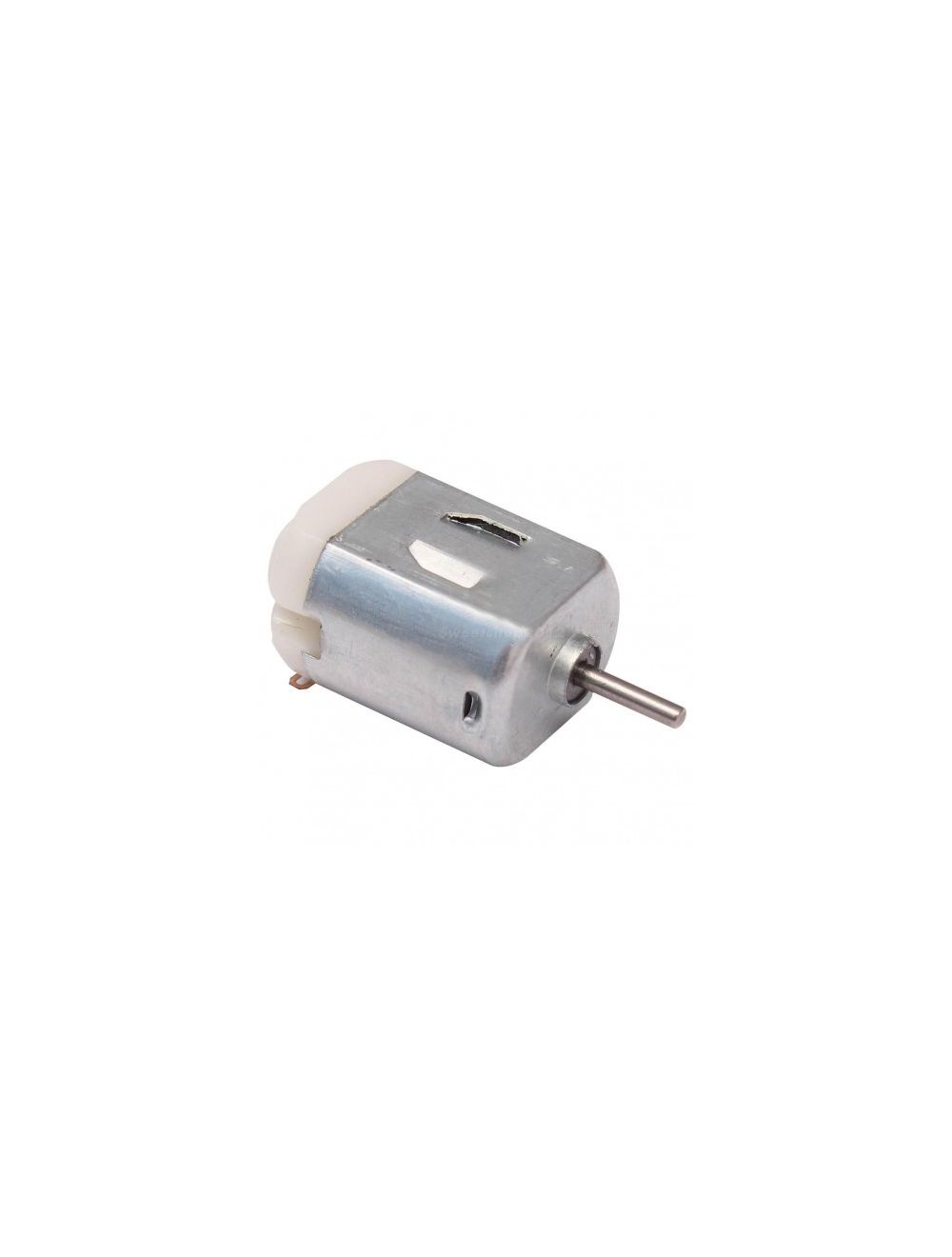

Moottori Basic Electronic Component Symbols that Every PCB Design Engineer Should  Know Pieni DC-moottori 3 V 9000 rpm hintaan 2,95 €

Esimerkki kytkentäkaaviosta:
