16.1 Erilaisia diagrammeja

Luvussa 10 opit piirtämään Libre Office -ohjelman avulla ilmastodiagrammin. Tässä luvussa tehdään muutamia ihmismaantieteeseen liittyviä diagrammeja, kuten väestödiagrammeja.

Lisäksi tulkitaan ja vertaillaan erilaisia diagrammeja.

Diagrammi on taulukkomuotoisen tiedon esittämistä kaavion avulla. Näitä kaavioita on monenlaisia: viiva-, pylväs- ja sektoridiagrammeja. Diagrammeja luodessa kannattaa pitää mielessä, millainen diagrammityyppi sopii parhaiten käytetyn tiedon esittämiseen.

Excelin 3D-Map on kolmiulotteiseen visualisointiin käytettävä työkalu, jolla voidaan elävöittää karttoja.

Kuukausien keskilämpötilat Helsingissä. Viivadiagrammi.

16.2 Viivadiagrammi

Viivadiagramissa esitetään muuttajan määrän muutosta (esimerkiksi väkiluvun muutosta) siten, että x-akselilla on vuodet ja y-akselilla muuttujan arvot (esimerkiksi väkiluku eli asukkaiden määrä).

Viivadiagrammi Suomen väestöstä kuvaa hyvin Suomen väestön määrässä tapahtuneita muutoksia:

Tehtävä 1: Suomen väkiluku muuttuu

16.3 Pylväsdiagrammi

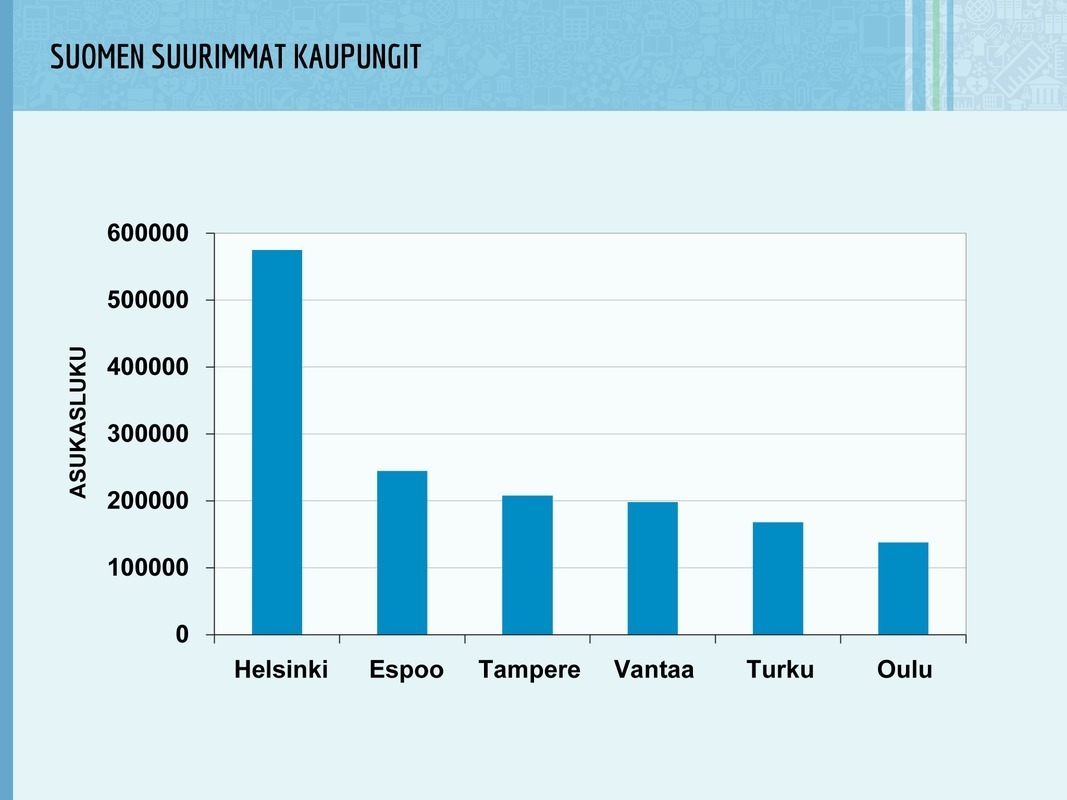

Pylväsdiagrammin avulla voidaan verrata erilaisia asioita esimerkiksi alueiden välillä.

Esimerkiksi Helsingin kaupungista on havainnollistettu kaupungin sivuilla erilaista tietoa pylväsdiagrammien avulla.

Tehtävä 2: Tulkitse pylväsdiagrmmia

Tehtävä 3: Piirrä pylväsdiagrammi

Etsi tietoa Helsingin kaupungista tai muulta alueelta ja esitä jokin asia pylväsdiagrammin avulla.

Lähdevinkkejä:

Video 1 tehtävään 4: Excelin 3D-ominaisuuden käyttö (Excel 2016 tai uudempi)

Tehtävä 4: Luo esitys Suomen maakuntien asukasmääristä 2015 Excelin 3D Map-toiminnolla (Excel 2016 tai uudempi)

Kirjaudu sisään lähettääksesi tämän lomakkeen

Väite	1	2	3	4	5
Esitystä oli mukava tehdä.	1	2	3	4	5
Käytetty ohjelma oli selkeä.	1	2	3	4	5
Tähän kului paljon aikaa.	1	2	3	4	5
Tämä sopisi parityöksi.	1	2	3	4	5

Luo Excelin 3D Map -toiminnolla alueiden eroja kuvaava teemakartta eli koropleettikartta Suomen maakuntien asukasmääristä. Käytä linkissä olevia tietoja, kun luot esityksen. Katso kuitenkin ensin yllä oleva ohjevideo.

Vastaa myös kysymyksiin.

a) 1 = ei, 3 = en osaa sanoa, 5 = ehdottomasti kyllä.

b) Kerro miten asutus on jakautunut alueellisesti.

Kirjaudu sisään lähettääksesi tämän lomakkeen

16.4 Ympyrä- eli sektoridiagrammi

Ympyrä- eli sektoridiagrammissa kuvataan tutkittavan asian osuuksia.

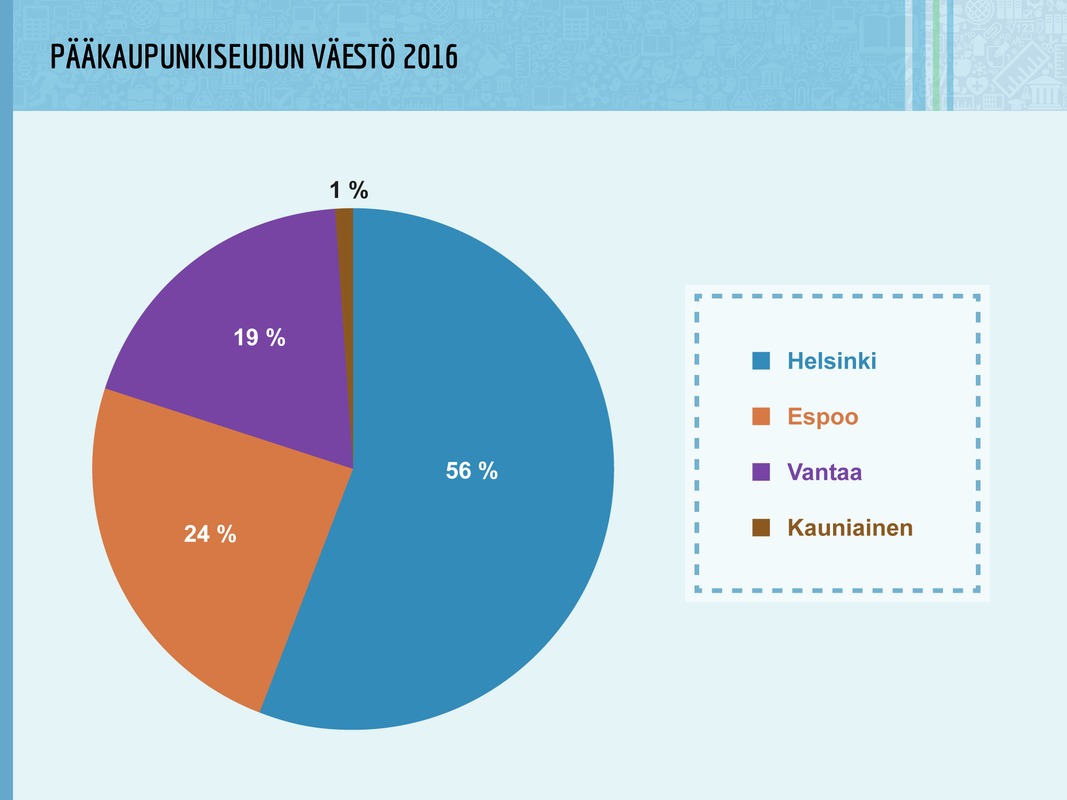

Alla olevan diagrammin avulla voit tulkita nopeasti pääkaupunkiseudun kaupunkien kokoeroja: Helsingissä asuu hieman yli puolet ja Espoossa noin neljännes pääkaupunkiseudun asukkaista.

Tehtävä 5: Piirrä ympyrädiagrammi

Etsi tietoa Helsingin kaupungista tai muulta alueelta ja esitä jokin asia ympyrädiagrammin avulla. Huomaa, että sinun pitää muuttaa luvut prosenteiksi ennen diagrammin piirtämistä.

Esimerkiksi kun piirretään pääkaupunkiseudun kaupunkien syntyneiden määristä sektoridiagrammi, ensin lasketaan summa syntyneistä ja kaupunki kerrallaan lasketaan prosenttiosuus. Esimerkiksi Espoon osuus on 100*(3236/12614) = 26 prosenttia.

pääkaupunkiseudun syntyneet v. 2016
Kaupunki	Syntyneitä v. 2016	Prosenttia
Espoo	3 236	26 %
Helsinki	6 803	54 %
Kauniainen	55	0,4 %
Vantaa	2 520	20 %

Lähdevinkkejä oman ympyrädiagrammin piirtämiseen:

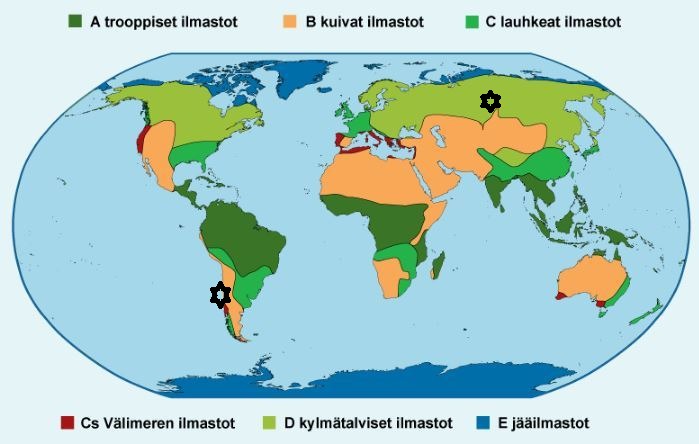

Tehtävä 6: Tutki maailman ilmastodiagrammeja

Kirjaudu sisään lähettääksesi tämän lomakkeen

16.5 Väestöpyramidi

Väestö- eli ikäpyramidissa esitetään väestön eri ikäluokkien määrää.

Diagrammin oikealla puolella esitetään naisten määrä tai suhteellinen osuus (prosentteina) ja vasemmalla puolella miesten määrä tai suhteellinen osuus (prosentteina).

Suomi kuuluu kehittyneisiin maihin, eli Suomen väestöpyramidi on alimman pyramidin kaltainen.

Vähemmän kehittyneissä maissa on suuri syntyvyys, mikä ilmenee pyramidin leveänä alaosana (ylin pyramidi).

Tutki Pohjoismaiden väestöpyramideja, voit valita myös Suomen eri alueita.
