Tavoitteena oppia:
- kuvaajien/kaavioiden tekeminen
- kuvaajan muotoileminen
- trendiviivan lisääminen


Harjoitus voisi olla suoraan fysiikan tunnin tehtävä. Määritämme piirtämällä vastuksen resistanssin, kun
jännitteen ja sähkövirran arvot on mitattu. Resistanssi on kuvaajaan piirretyn suoran kulmakerroin eli R=U/I

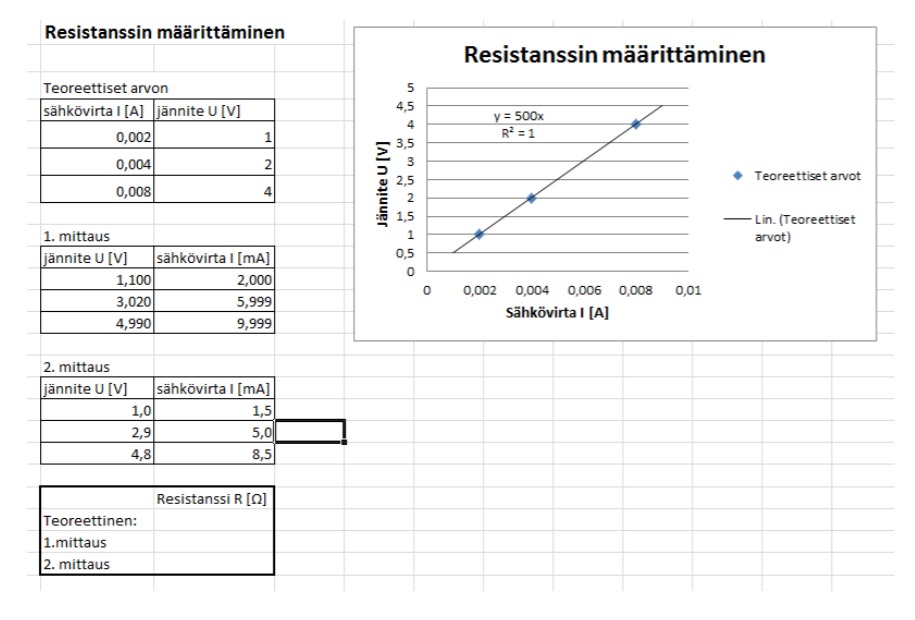

Tee kuvan mukaiset tekstit ja taulukot Exceliin. Luo kuvaaja teoreettisista sähkövirran ja jännitteen arvoista
niin, että sähkövirta on x-akselina.

• Koska tiedot ovat oikeassa järjestyksessä ja vierekkäisissä soluissa, on kuvaajan tekeminen helppoa. Värjää solut, joiden arvot haluat kuvaajaan valitse Lisää -valikko -> Kaaviot -> Piste. Saat näkyviin uuden valikon Kaaviotyökalut. Valitse Rakenne -> Pika asettelu -> ensimmäinen vaihtoehto, niin saat lisättyä kaavion otsikot. Kaavion selitettä pääset muuttamaan Kaaviotyökalut ->Valitse tiedot -> Muokkaa. Kirjoita sarjan nimi. Tästä valikosta voit myös muuttaa kuvaajaan käytettyjä arvoja.
• Kuvaajan pisteet näyttävät osuvan suoralle, joten lisätään kuvaajan suora. Klikkaa hiiren oikealla painikkeella kuvaajan pistettä ja valitse Lisää trendiviiva. Valitse Lineaarinen ja syötä Ennuste ruutuihin sopivat arvot, jotta trendiviiva jatkuisi hieman pisteiden jälkeen molempiin suuntiin. Valitse myös Aseta leikkauspiste (0,0), Näytä kaava kaaviossa ja Näytä korrelaatiokertoimen arvo kaaviossa. Tiedämme suoran menevän origon kautta, joten voimme asettaa leikkauspisteen. Suoran yhtälöstä näet suoraan kulmakertoimen, joka kertoo resistanssin arvon. Korrelaatiokerroin R2 kertoo, kuinka hyvin suora sopii pisteisiin. Mitä lähempänä arvo on 1, sen parempi.
• Tee samanlaiset kuvaajat mitatuista arvoista. Tee mittaustulosten viereen uusi sarake, johon muutat milliampeerit ampeereiksi jakamalla tuhannella.
• Koska tiedot eivät ole suoraan vierekkäisissä sarakkeissa oikeassa järjestyksessä valitse Lisää –valikosta -> Kaaviot ->Piste. Kaaviotyökalut –valikosta Rakenne-> Valitset tiedot -> Lisää. Nyt voit kirjoittaa sarjalle nimen ja valita tiedot x:n ja y:n arvoiksi. Lisää myös toinen sarja ja piirrä samaan kuvaajaan mittauksen 2. tulokset.
•  Muotoile kuvaaja kuten 1.kohdassa.
• Lue kaikkien kolmentapauksen resistanssit eli suoran kulmakertoimet (luku x:n edessä).
• Lataa valmis työ portfolioosi ja itsearvioi.
