Jouset
1. Ripusta massa riippumaan a) yhden ja b) kahden jousivaa'an varaan. Mitä lukemia vaa'at näyttävät?
2. Vedä jousivaakaa toisella vaa'alla. Mitä huomaat lukemista?
3. Mitä vaa'at näyttävät jos ripustat ne ja punnuksen peräkkäin erilaisiin järjestyksiin?

Väkipyörät
Viereisissä kuvissa on erilaisia väkipyörä-kombinaatioita. Kokeile itse!

Newtonin kehto (RIKKI)!!
Katso ja kokeile itsekin tätä: https://www.youtube.com/watch?v=0LnbyjOyEQ8

Mieti: miksi vain yksi pallo nousee, kun törmäytät yhden pallon muihin?

Tässä ilmiö hieman tarkemmin selitettynä: https://www.youtube.com/watch?v=JNYS1ZhTJRA

Siis: kimmoisa törmäys jolloin sekä liike-energia että liikemäärä säilyvät.

Heiluri
Kokeile vielä magneeteilla toteutettua kaoottista heiluri. Voit siirrellä magneetteja erilaisiin konfiguraatioihin. Punnuksen pysähtymiskohtaa ei vaan pysty ennustamaan.

_{t. Heureka-tiimi}

Jännitysvoimamittaus ja lasku

TEHTÄVÄ.

Aseta punnus roikkumaan jousivaakojen varaan symmetrisesti, kuvan mukaisesti

https://peda.net/id/15346fa2977

Piirrä vapaakappalekuva ja muodosta suljettu voimamonikulmio.

Mittaa kulma [[$\alpha$]] kolmioviivaimella.

Laske mikä on jousivaakojen näyttämä ja vertaa saamiasi tuloksia vaakojen näyttämiin.

VIHJEITÄ:

https://peda.net/id/78dce51c977

NII

[[$\Sigma\overline{F}=m\overline{a}$]],

1. Punnus on levossa, joten [[$\overline{a}=\overline{0}$]]

Täten jos voimat lasketaan yhteen niin niiden summa =0

2. [[$\Sigma\overline{F}=\overline{T_1}+\overline{T_2}+\overline{G}=\overline{0}$]]

Koska punnukseen vaikuttavien voimien summa =0, niin voimat muodostavat sulkeutuvan kolmion.

Käytä laskuissa vaikka sinilausetta

https://peda.net/id/2d4874ae977

Sinilause

[[$\frac{a}{sin\alpha}=\frac{b}{sin\beta}=\frac{c}{sin\gamma}$]]

Pulleys

Teoriaa:

How pulleys work? https://www.explainthatstuff.com/pulleys.html
Sama videolla by SmarterEveryDay: https://youtu.be/M2w3NZzPwOM

Kokeile erilaisia konfiguraatioita ja vertaa toisiinsa voimaa jolla pidät punnuksen paikoillaan ja punnukseen kohdistuvaa Maan vetovoimaa (G = mg, missä g on putoamiskiihtyvyys, n. 10 m/s^2).

Alla muutama variaatio, osaan joudut käyttämään pitkää oranssia narua:

Hakusanoja: pulley, pulley systems, compound pulley systems

t. Heureka-tiimi

Pendelums

Chaotic Pendelum

LASKU

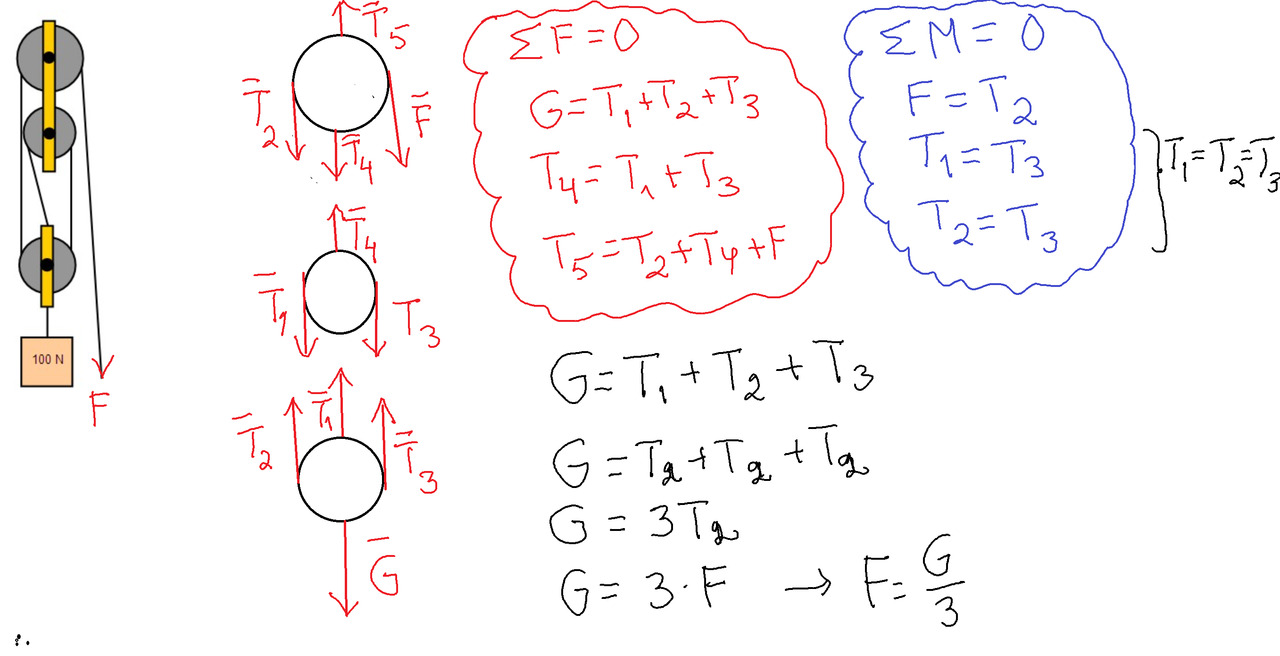

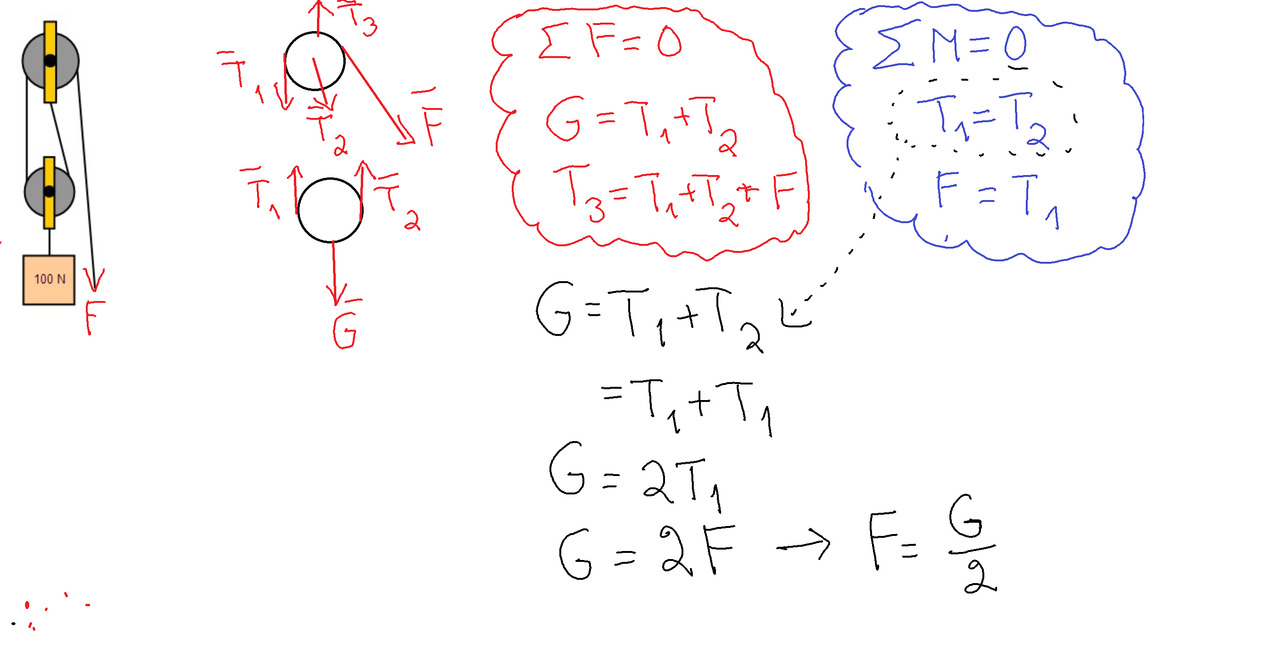

Osoita laskemalla että alla olevissa taljoissa vetovoima [[$F=\frac{G}{n}$]], missä [[$n$]] on väkipyörien lukumäärä.
Huomioi laskuissa sekä [[$\Sigma F=0$]] että [[$\Sigma M=0$]].

Petri Luoma

14. Springs, Pendelums and Pulleys

Kuvagalleria

A3.410 edessä olevat väkipyörät, jouset ja heilurit

Jännitysvoimamittaus ja lasku

TEHTÄVÄ.

Aseta punnus roikkumaan jousivaakojen varaan symmetrisesti, kuvan mukaisesti

Piirrä vapaakappalekuva ja muodosta suljettu voimamonikulmio.

Mittaa kulma [[$\alpha$]] kolmioviivaimella.

Laske mikä on jousivaakojen näyttämä ja vertaa saamiasi tuloksia vaakojen näyttämiin.

VIHJEITÄ:

NII

[[$\Sigma\overline{F}=m\overline{a}$]],

1. Punnus on levossa, joten [[$\overline{a}=\overline{0}$]]

Täten jos voimat lasketaan yhteen niin niiden summa =0

2. [[$\Sigma\overline{F}=\overline{T_1}+\overline{T_2}+\overline{G}=\overline{0}$]]

Koska punnukseen vaikuttavien voimien summa =0, niin voimat muodostavat sulkeutuvan kolmion.

Käytä laskuissa vaikka sinilausetta

https://peda.net/id/2d4874ae977

Sinilause

[[$\frac{a}{sin\alpha}=\frac{b}{sin\beta}=\frac{c}{sin\gamma}$]]

TEHTÄVÄ.

Aseta punnus roikkumaan jousivaakojen varaan symmetrisesti, kuvan mukaisesti

Piirrä vapaakappalekuva ja muodosta suljettu voimamonikulmio.

Mittaa kulma [[$\alpha$]] kolmioviivaimella.

Laske mikä on jousivaakojen näyttämä ja vertaa saamiasi tuloksia vaakojen näyttämiin. VIHJEITÄ:

NII

[[$\Sigma\overline{F}=m\overline{a}$]],

1. Punnus on levossa, joten [[$\overline{a}=\overline{0}$]] Täten jos voimat lasketaan yhteen niin niiden summa =0

2. [[$\Sigma\overline{F}=\overline{T_1}+\overline{T_2}+\overline{G}=\overline{0}$]] Koska punnukseen vaikuttavien voimien summa =0, niin voimat muodostavat sulkeutuvan kolmion. Käytä laskuissa vaikka sinilausetta

https://peda.net/id/2d4874ae977 Sinilause [[$\frac{a}{sin\alpha}=\frac{b}{sin\beta}=\frac{c}{sin\gamma}$]]

Laske mikä on jousivaakojen näyttämä ja vertaa saamiasi tuloksia vaakojen näyttämiin.

VIHJEITÄ:

1. Punnus on levossa, joten [[$\overline{a}=\overline{0}$]]

Täten jos voimat lasketaan yhteen niin niiden summa =0

2. [[$\Sigma\overline{F}=\overline{T_1}+\overline{T_2}+\overline{G}=\overline{0}$]]

Koska punnukseen vaikuttavien voimien summa =0, niin voimat muodostavat sulkeutuvan kolmion.

Käytä laskuissa vaikka sinilausetta

https://peda.net/id/2d4874ae977

Sinilause

[[$\frac{a}{sin\alpha}=\frac{b}{sin\beta}=\frac{c}{sin\gamma}$]]
