I. Liike

1. Nopeuden mittaaminen

  1. Ryhmä mittaa pihalle 30 metrin radan, jossa on merkit 10 metrin välein.
  2. Yksi koehenkilö kävelee radan päästä päähän mahdollisimman tasaisesti. Muut mittaavat väliajat 10 metrin välein.
  3. Merkitse arvot taulukkoon. Esimerkki:
    s (m) t (s)
    10 4
    20 10
    30 13
  4. Piirrä koordinaatisto, jossa aika t(s) on vaaka-akselilla (arvot nollasta kokonaisaikaan) ja matka s(m) pystyakselilla (0...30 m).
    Sovita arvot niin, että koordinaatistosta tulee suurin piirtein neliön muotoinen (noin 20×20 ruutua).
    Muista merkitä suureiden tunnukset ja yksiköt akseleille.
  5. Merkitse mittaushavainnot koordinaatistoon. Hahmottele yhtenäinen kuvaaja.
  6. Laske keskinopeudet etappien välillä (10 m matkalla) sekä keskinopeus koko matkalla.
    Esimerkki:
    väli (s=10m) t (s) vk (m/s)
    0–10 4 10 : 4 = 2,5
    10–20 10–4=6 10 m : 6 s = ...
    20–30  ...
    0–30
  7. Ota valokuva vihkon sivusta ja palauta arvioitavaksi.


Kokeile: Liikkuva ihminen

Nopeuden mittaaminen

Valitse Kuva tai muu tiedosto.
Avaa puhelimen kamera ja ota kuva taulukoista ja aika-matkakoordinaatistosta.
Muista painaa vielä [Tallenna].
  • Palauta kuva tai muu tiedosto
  • Palauta merkintä
  • Palauta linkki

Sinulla ei ole tarvittavia oikeuksia lähettää mitään.

2. Kiihtyvä liike

  1. Kallista työpöytää laittamalla korokkeet jalkojen alle.
  2. Merkitse teipillä pöydän pinnalle lähtöpaikka (n. 2 cm yläreunasta) ja edelleen etäisyydet 0,2 metrin välein.
  3. Vieritä metallisylinteriä pöydällä ja mittaa vierimisaika eri matkoilla.
    Ajanottaja antaa lähtömerkin: "3, 2, 1, hep!"
  4. Taulukoi tulokset: t(s) | s(m).
  5. Laske taulukkoon keskinopeudet vk.
  6. Onko liike tasaista? Perustele.
  7. Oletetaan, että nopeus muuttuu tasaisesti. Laske taulukkoon nopeus v hetkellä t.
  8. Piirrä taulukon perusteella kuvaaja s-t-koordinaatistoon. (Aika vaaka-akselille.)
    Minkä muotoinen kuvaaja on?
  9. Piirrä kuvaaja v-t-koordinaatistoon.
    Minkä muotoinen kuvaaja on?
  10. Laske, paljonko nopeus muuttuu sekunnissa.

Kiihtyvyyden mittaus

  • Palauta kuva tai muu tiedosto
  • Palauta merkintä
  • Palauta linkki

Sinulla ei ole tarvittavia oikeuksia lähettää mitään.

3. Kiihtyvyys

Liitteet:

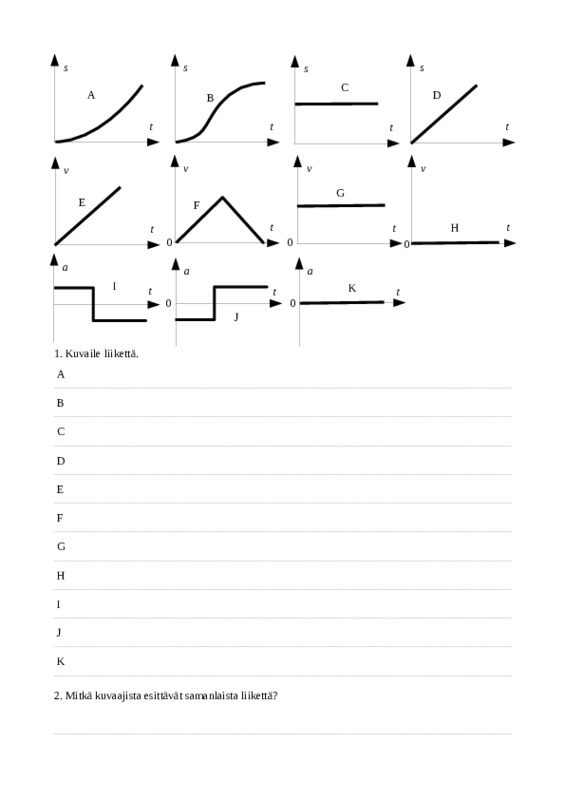

Tehtävä

Ratkaisut

Palauta taulukko ja kuvaaja.
  • Palauta kuva tai muu tiedosto
  • Palauta merkintä
  • Palauta linkki

Sinulla ei ole tarvittavia oikeuksia lähettää mitään.

4. Putoamisliike

  1. Kuvaa putoavaa palloa. Pidä kamera vakaana ja paikallaan kuvauksen ajan.
    Kuvassa pitää näkyä myös jokin tunnettu mitta.
  2. Kuvaaja jakaa videon ryhmänsä kanssa OneDrivessa.
  3. Analysoi liike LoggerProlla: Logger Pro liikkeen mittauksessa
  4. Ota kuvakaappaus näytöstä ja jaa se OneDrivessa.
  5. Tehtävän palautus: palauta kaapattu kuva.

Kuvakaappaus LoggerProsta

Ota kuvakaappaus, jossa näkyy sekä videon pysäytyskuva että s-t- ja v-t-kuvaajat.

Huomaa, että tämä on ryhmäpalautuskansio, luokalla muutkin pääsevät näkemään kuvakaappauksesi.
  • Palauta kuva tai muu tiedosto
  • Palauta linkki

Sinulla ei ole tarvittavia oikeuksia lähettää mitään.

5. Voima ja vastavoima

  1. Liitä kaksi jousivaakaa vastakkain. Yritä vetää molempia jousivaakoja a) 1 N, b) 1,5 N, c) 2 N voimalla. Onnistuuko?
  2. Pidä toista jousivaakaa paikallaan. Vedä toista jousivaakaa a) 1 N, b) 1,5 N, c) 2 N voimalla. (Tee taulukko.)
  3. Yhdistä yhteen kolme jousivaakaa: yksi (F1) vastaan kaksi (F2 ja F3). Tee kolme mittausta eri arvoilla ja kirjaa tulokset taulukkoon.


PhET-sovelmat:
Voima ja liike
Painovoimalaboratorio
Heittoliike

Vuorovaikutus

  • Palauta kuva tai muu tiedosto
  • Palauta merkintä
  • Palauta linkki

Sinulla ei ole tarvittavia oikeuksia lähettää mitään.

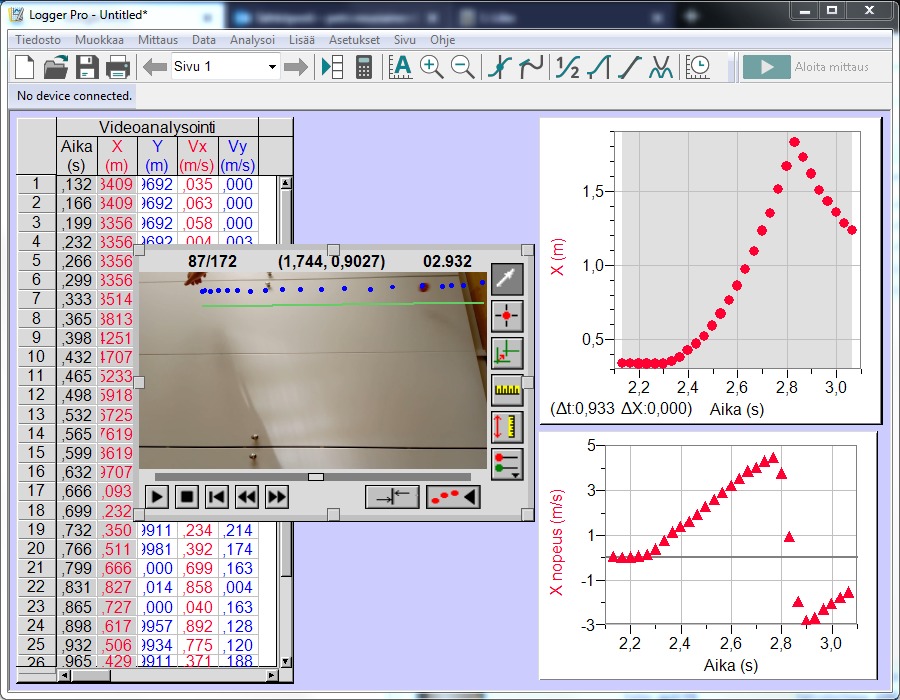

Liite: Logger Pro liikkeen mittauksessa

  1. Kuvaa video. Pidä kännykkä vakaana ja paikallaan, älä seuraa liikkuvaa kohdetta!
  2. Lataa video pilveen (esim. O365 OneDrive tai Google Drive).
  3. Lataa video tietokoneelle.
  4. LoggerProta varten videon pitää olla MPEG-tai AVi-muotoinen. Muunna video VLC-mediasoittimella.
    Avaa Windowsin päävalikosta VLC ja sen valikosta Media>Muunna/Tallenna
  5. Tuo video Logger Prohon: Lisää/Video...
  6. Valitse Lisää piste-työkalu:
  7. Poimi kuvasta seurattavan kohteen paikka. Videokuva nytkähtää yhden ruudun eteenpäin. Valitse kohde uudelleen. Saat sarjan havaintopisteitä.
  8. Mittaa kuvasta tunnettu etäisyys ja poimi origo.
  9. Luo kuvaajia valitsemalla Lisää kuvaaja.

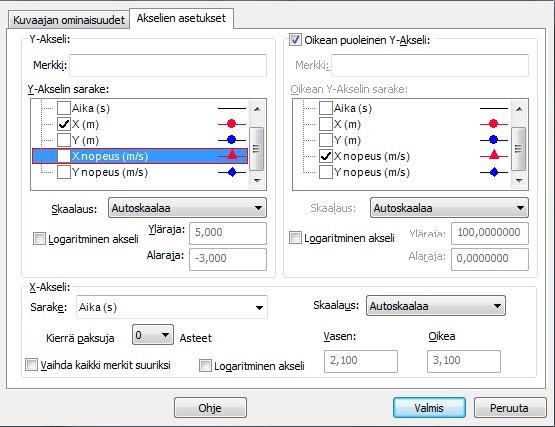

  10. Kuvaajan päällä valitse hiiren oikealla napilla Kuvaajan ominaisuudet. Rasti Akselien asetukset-välilehdeltä muuttujat, joiden haluat näkyvän pystyakselilla.
