Tee vaiheet 1-4 vain, jos niitä ei ole vielä tehty sanaruletin aiemmin rakentaneiden oppilaiden toimesta.
Jos ne on tehty jo valmiiksi, niin voit jatkaa suoraan vaiheesta 5.


Vaihe 1:
Tehdään ensimmäiseksi kytkemiseen käytettävä alusta. Naulaa kevyesti vanerinpalalle
kolme naulaa noin 3 cm etäisyydelle toisistaan. Älä naulaa vanerin läpi asti.

Kirjoita naulojen viereen kuvan mukaiset selitetekstit: SIGNAALI, + JA -.



Vaihe 2:

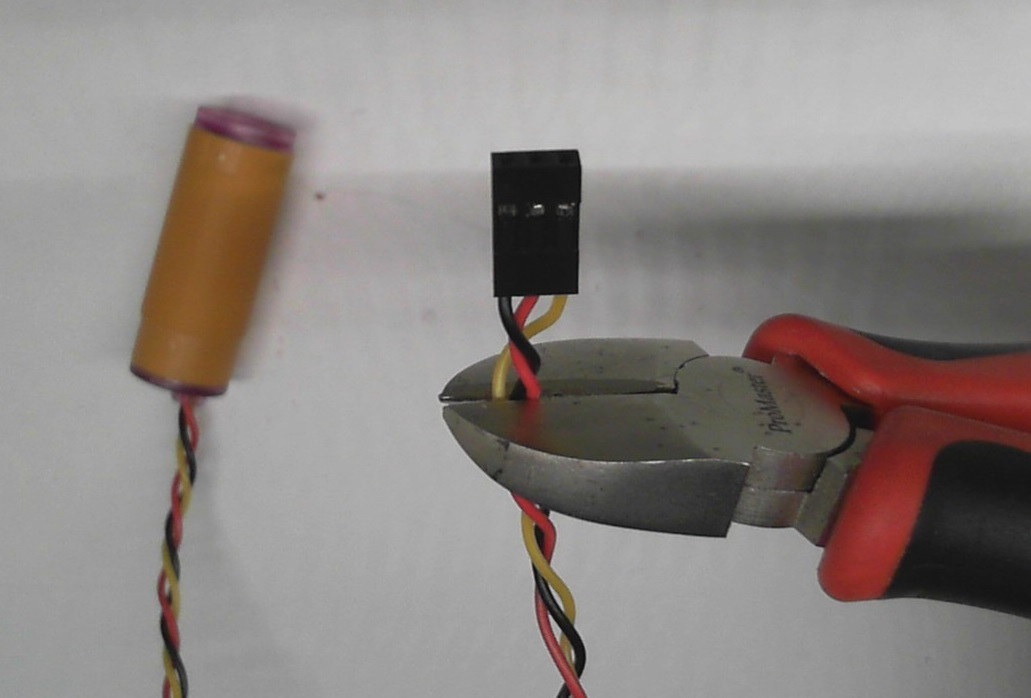

Katkaise infrapunasilmän johtimet liittimen vierestä sivuleikkureilla



Vaihe 3:

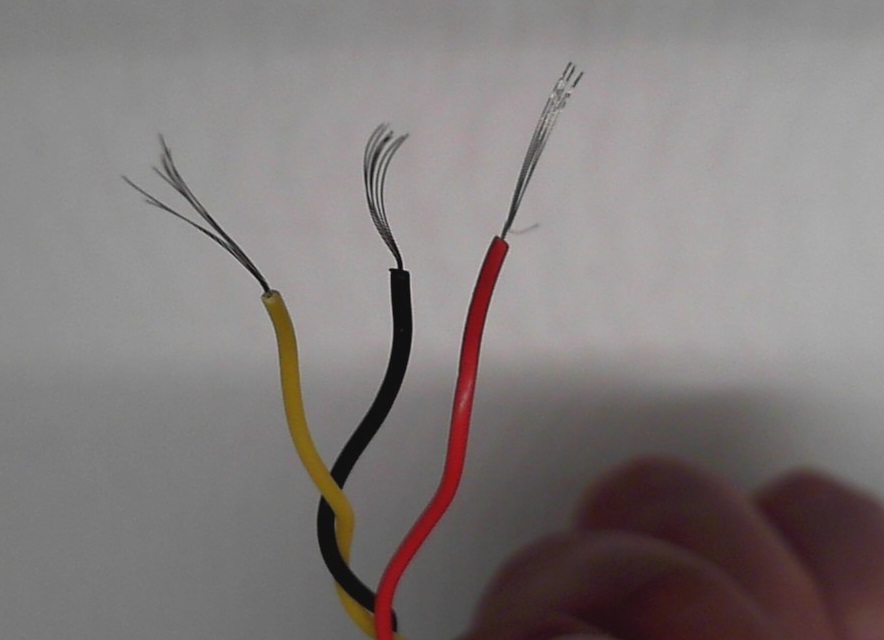

Pura letitetyt johdot auki noin 7 cm pituisiksi ja kuori johtojen päät paljaaksi kuorintapihdeillä noin 3 cm matkalta.



Vaihe 4:
Kierrä sormilla ohuet paljastuneet johtiet yhteen. Näin ne on helpompi kiinnittää nauloihin.

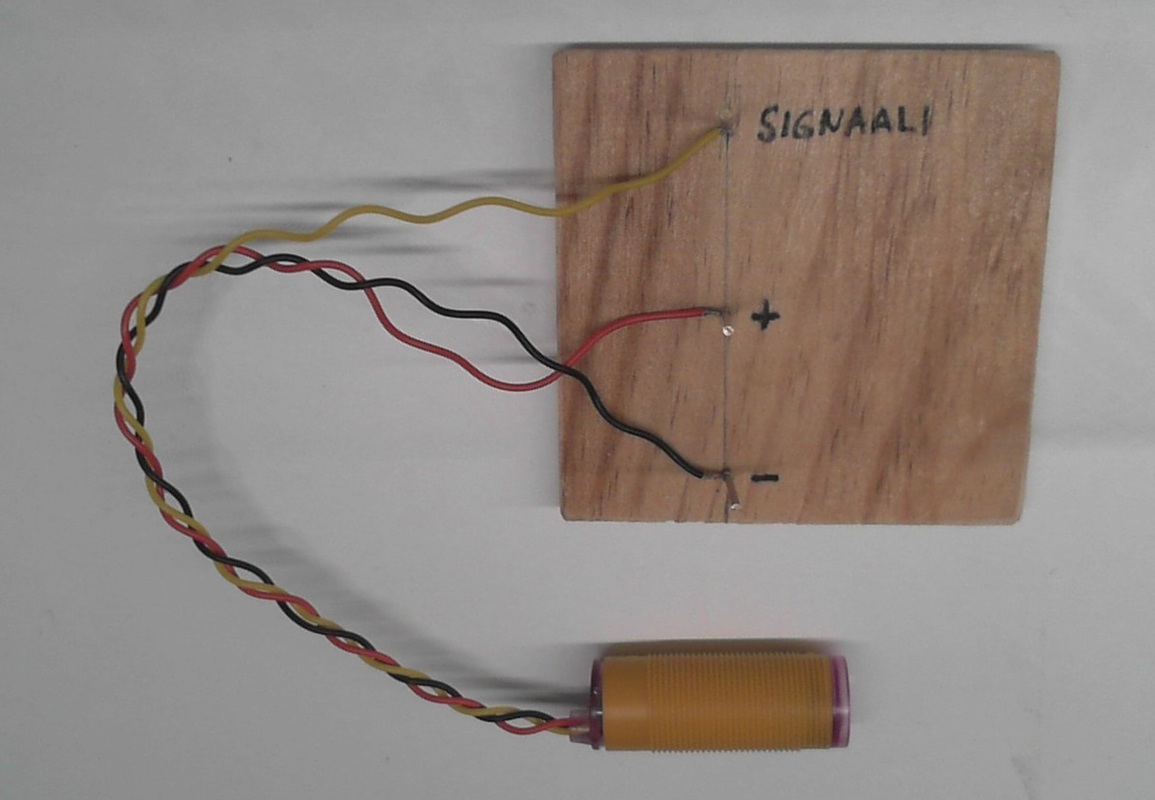

Infrapunasilmän kytkentä

Vaihe 5:
Liitä infrapunasilmän johtimet nauloihin seuraavasti:

• Keltainen johto tulee naulaan SIGNAALI. Tätä johtoa pitkin infrapunasilmä lähettää digitaalisen signaalin mikro-ohjaimelle.
• Punainen johto tulee naulaan + (plus). Tätä johtoa pitkin tulee käyttövirta infrapunasilmälle.
• Musta johto tulee naulaan - (miinus). Tämä on toinen käyttövirran johto (suljettu virtapiiri).

Vaihe 6:

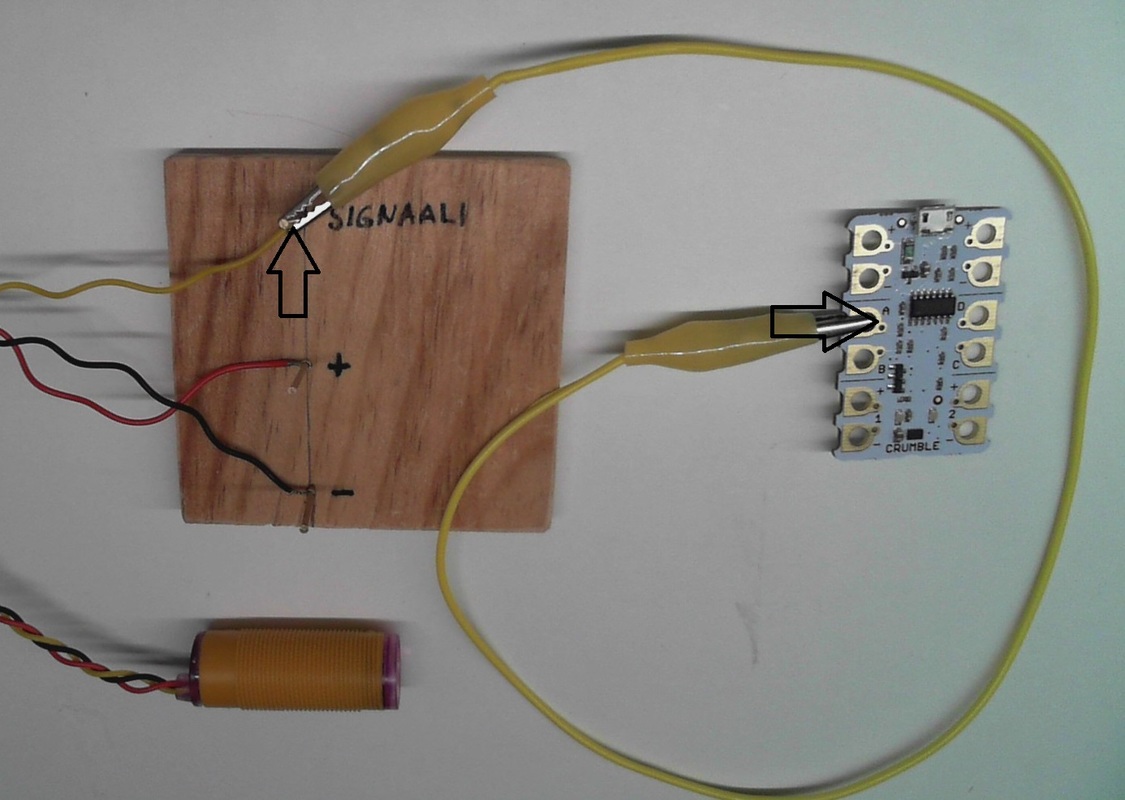

Liitä keltainen hauenleukajohdin mikro-ohjaimen pinniin A ja johdon toinen pää naulaan SIGNAALI.



Vaihe 7:

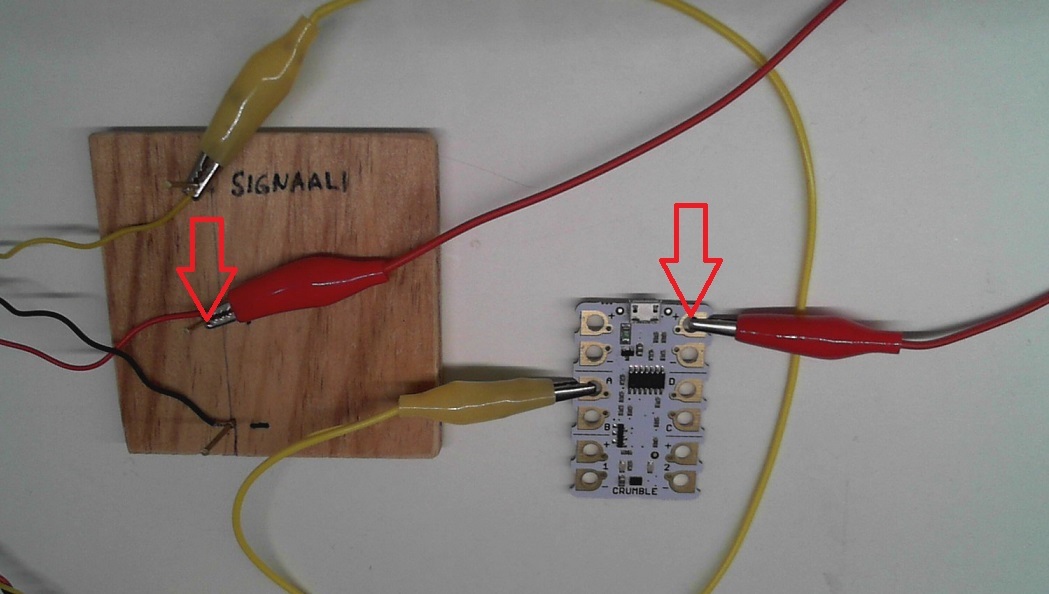

Liitä punainen hauenleukajohdin mikro-ohjaimen pinniin + (plus) ja johdon toinen pää naulaan + (plus).



Vaihe 8:
Liitä musta hauenleukajohdin mikro-ohjaimen pinniin - (miinus) ja johdon toinen pää naulaan - (miinus).

Moottorin kytkentä

Vaihe 9:

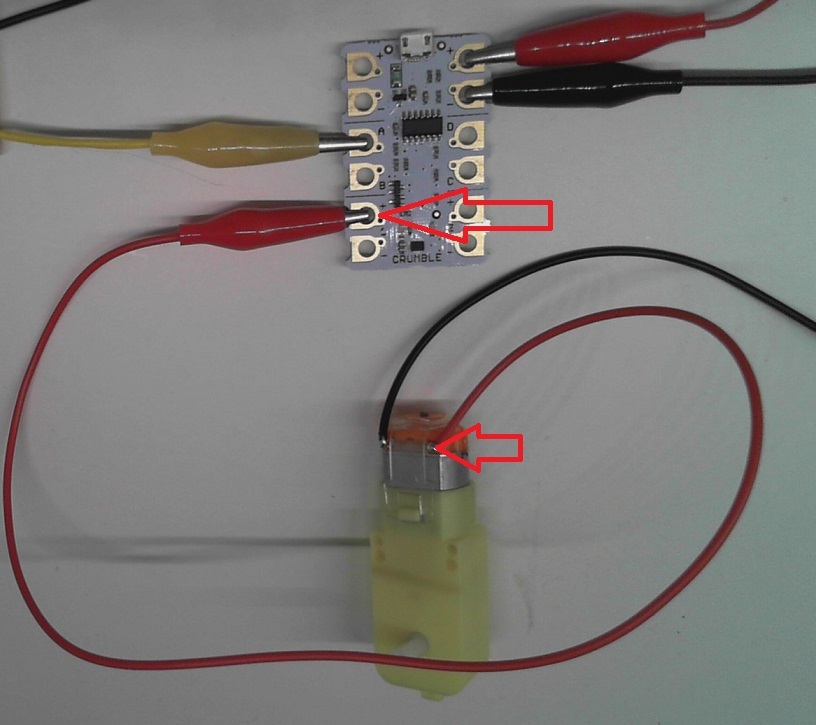

Liitä moottorista tuleva punainen johdin Crumblen moottorin 1 ohjaukseen tarkoitettuun + (plus) pinniin.



Vaihe 10:

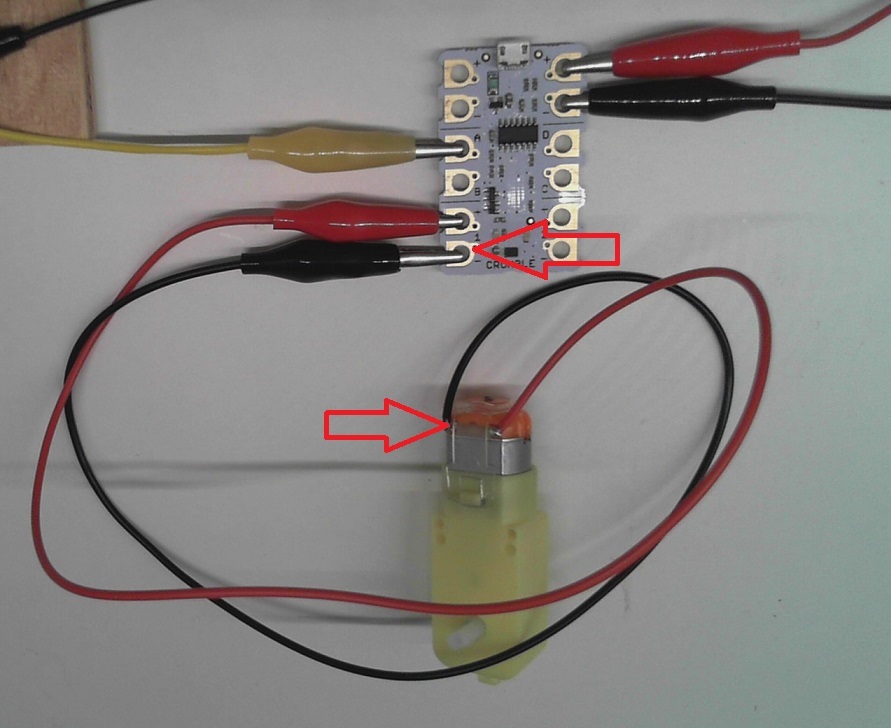

Liitä moottorista tuleva musta johdin Crumblen moottorin 1 ohjaukseen tarkoitettuun - (miinus) pinniin.


Punaista ja mustaa johtoa pitkin kulkee moottorin käyttövirta.

Paristomoduulin kytkentä

Vaihe 11:

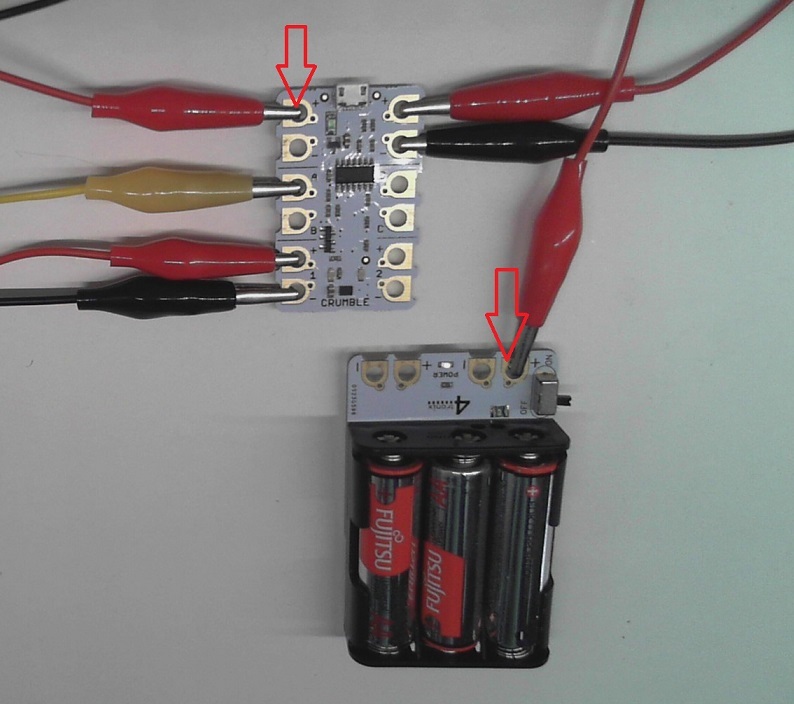

Liitä punainen hauenleukajohdin mikro-ohjaimen pinniin + (plus) ja johdon toinen pää paristomoduulin pinnin + (plus).



Vaihe 12:
Liitä musta hauenleukajohdin mikro-ohjaimen pinniin - (miinus) ja johdon toinen pää paristomoduulin pinniin + (plus).



Kytkentä on nyt valmis.
Tarkistuta kytkentä opettajalla ennen kuin jatkat eteenpäin.

Seuraava vaihe: Pelialustan rakennus


Rakensit alla olevan kytkentäkaavion mukaisen kytkennän:
