Kytkennän rakennus
Kytkennän rakennus
Vaihe 1:
Mikro-ohjain tarvitsee sähkövirtaa toimiakseen. Liitetään aluksi paristomoduuli mikro-ohjaimeen.
Liitä punainen hauenleukajohto paristomoduulin plus-napaan ja johdon toinen pää
Crumblen plus-napaan. (Crumblessa on kaksi plus-napaa usb-liittimen vasemmalla ja
oikealla puolella, ei ole väliä kumpaan napaan johdon liität).

Vaihe 2:
Liitä musta hauenleukajohto paristomoduulin miinus-napaan ja johdon toinen pää
Crumblen miinus-napaan. (Crumblessa on myös kaksi miinus-napaa plus-napojen alla,
ei ole väliä kumpaan napaan johdon liität).

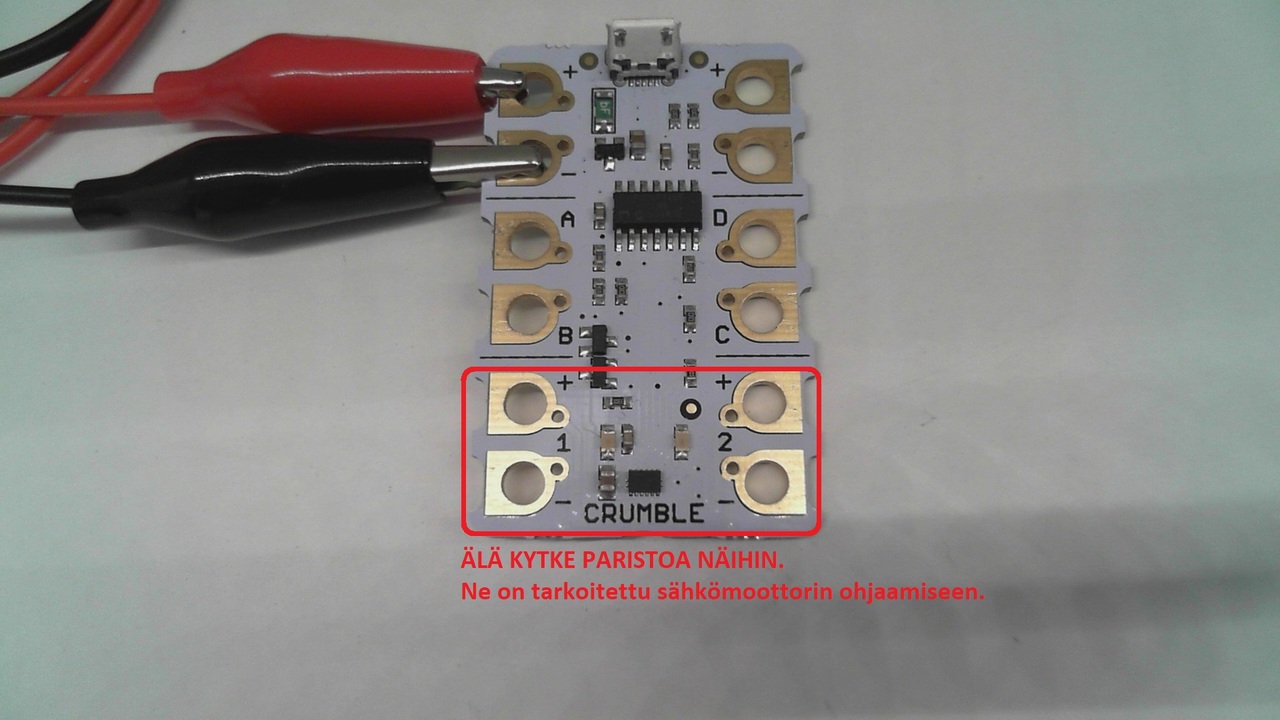

Huom! Crumblen alaosassa on myös plus ja miinus merkintöjä. Ne on tarkoitettu sähkömoottorin
ohjaamiseen. Älä kytke paristoa niihin.

Vaihe 3:
Seuraavaksi liitetään LED-moduuli Crumbleen.
Liitä punainen hauenleukajohto Crumblen pinniin A ja johdon toinen pää LED-moduulin pisteeseen P.

Vaihe 4:

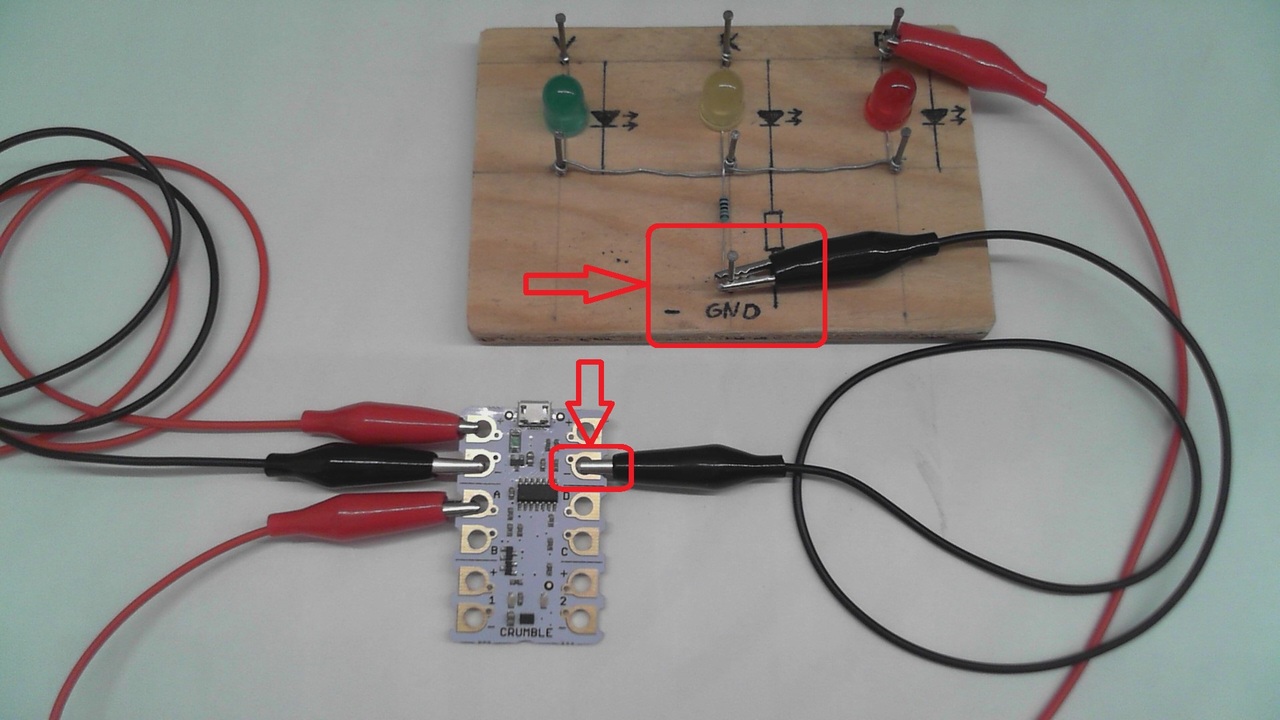

Liitä musta hauenleukajohdin Crumble miinus-napaan ja johdon toinen pää LED-moduulin pisteeseen GND.

Vaihe 5:
Crumblen ohjelmointia varten liitä vielä usb-kaapeli mikro-ohjaimeen.

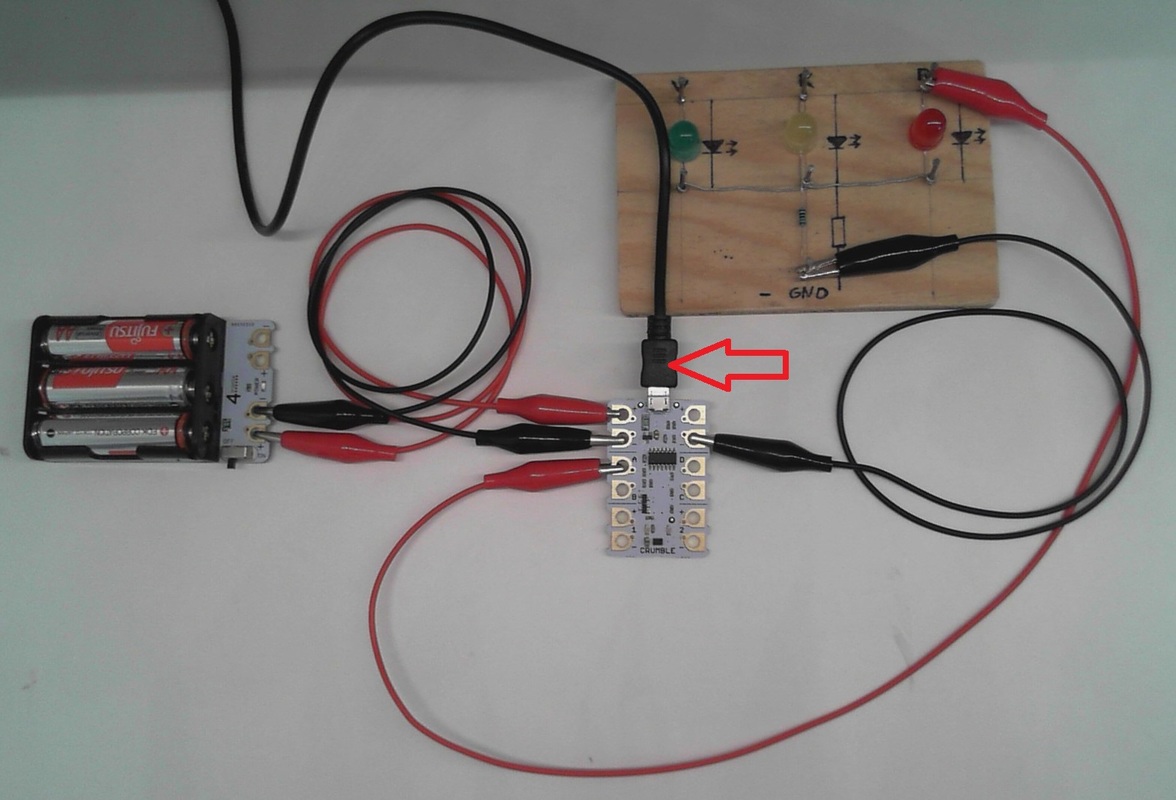

Kytkentä on nyt valmis ja on tämän näköinen:

Kytkentä on nyt valmis - Mitä me oikeastaan teimme?
Kytkimme LED-moduulin punaisen LEDin mikro-ohjaimen pinniin A. Tulemme ohjaamaan tätä pinniä A niin,
että LEDi syttyy ja sammuu, eli vilkutamme sitä.
Mikro-ohjaimen punaisesta johdosta tulee virta LEDiin ja se saa LEDin loistamaan. Tästä virta jatkaa
matkaansa mustaa johdinta pitkin takaisin mikro-ohjaimeen. Musta johto on tarpeen, sillä virta voi
kulkea vain suljetussa virtapiirissä.
Tarkistuta kytkentä opettajalla ennen ohjelmointivaiheeseen siirtymistä.
