Vaihe 1:
Liitä punainen hauenleukajohdin paristomoduulin plus-napaan (tai pariston) ja liitä johdon toinen
pää mikro-ohjaimen plus-pinniin.


Vaihe 2:
Liitä musta hauenleukajohdin paristomoduulin miinus-napaan ja johdon toinen
pää mikro-ohjaimen miinus-pinniin.

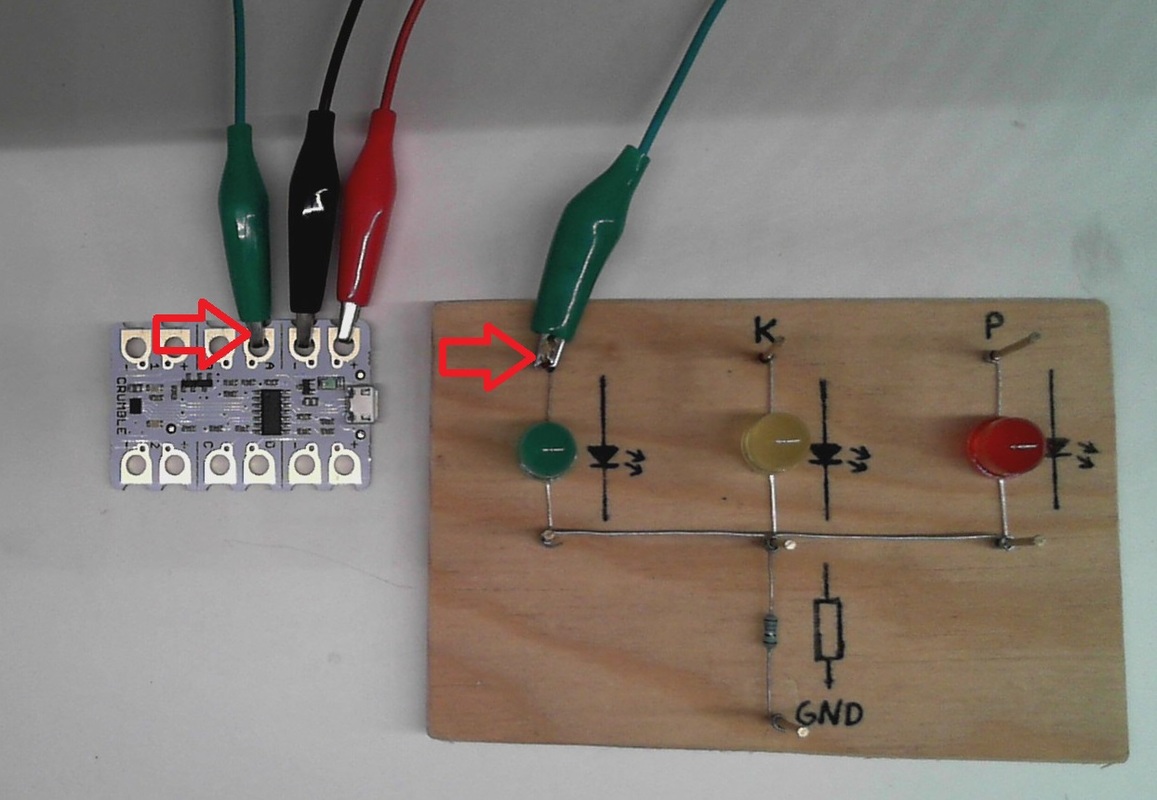

Vaihe 3:
Liitä vihreä hauenleukajohdin mikro-ohjaimen pinniin A ja johdon toinen pää LED-moduulin pisteeseen V.


Vaihe 4:
Liitä keltainen hauenleukajohdin mikro-ohjaimen pinniin B ja johdon toinen pää LED-moduulin pisteeseen K.

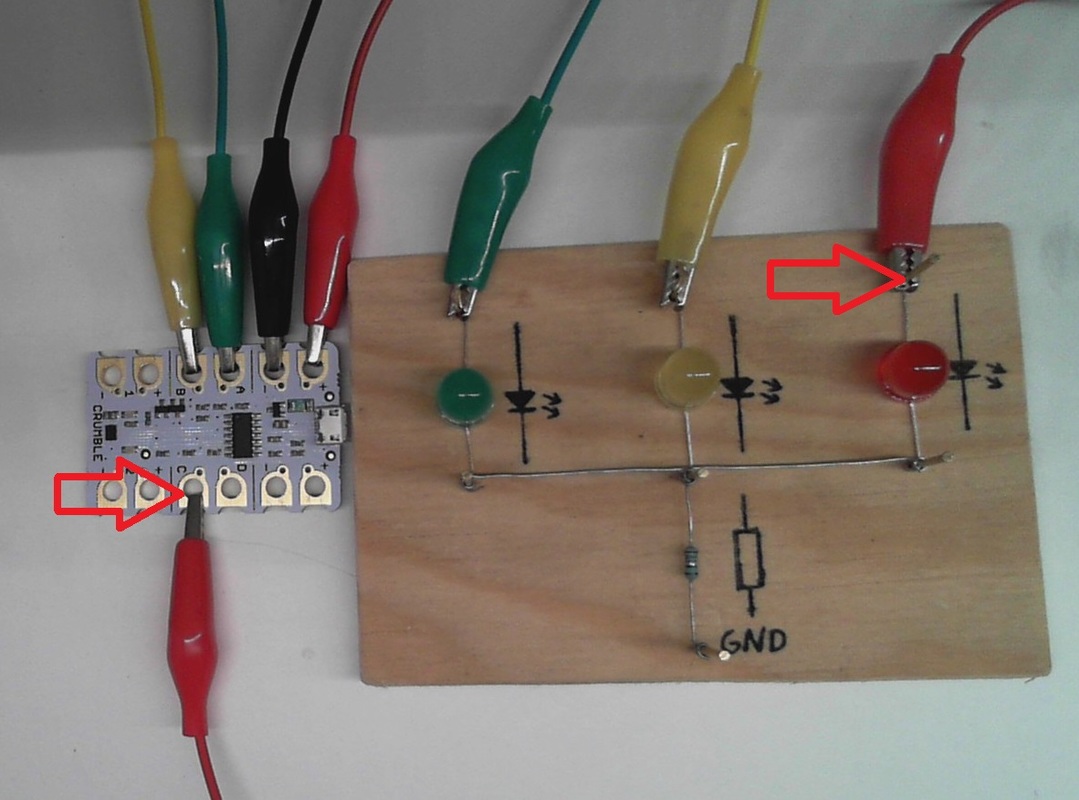

Vaihe 5:
Liitä punainen hauenleukajohdin mikro-ohjaimen pinniin C ja johdon toinen pää LED-moduulin pisteeseen P.


Vaihe 6:
Liitä musta hauenleukajohdin mikro-ohjaimen miinus-pinniin ja johdon toinen pää LED-moduulin pisteeseen GND.

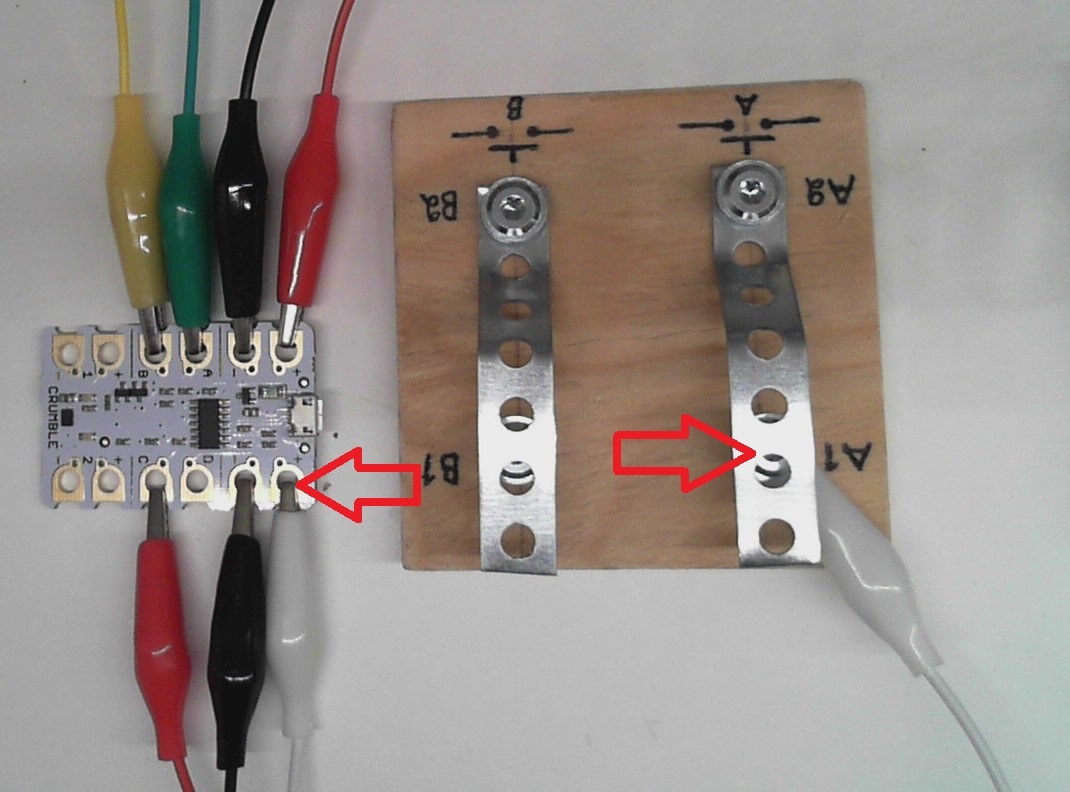

Vaihe 7:
Liitä valkoinen hauenleukajohdin mikro-ohjaimen plus-pinniin ja johdon toinen pää kytkinmoduulin pisteeseen A1.

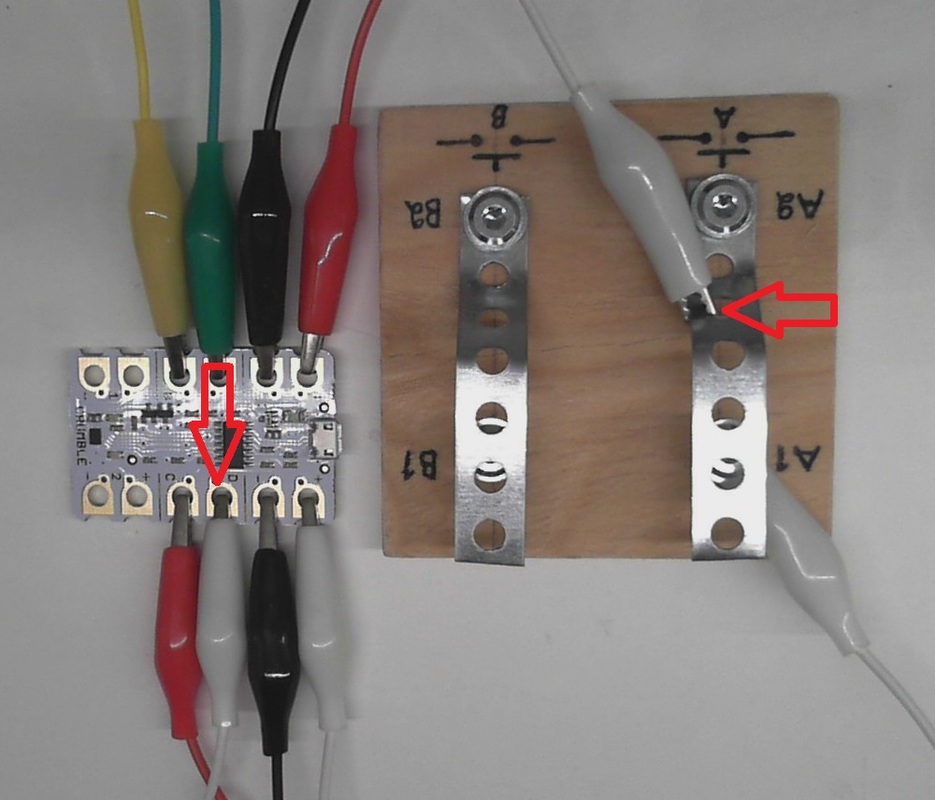

Vaihe 8:
Liitä valkoinen hauenleukajohdin mikro-ohjaimen pinniin D ja johdon toinen pää kytkinmoduulin pisteeseen A2.



Kytkentä on nyt valmis.
Tarkistuta kytkentä opettajalla ennen ohjelmointivaiheeseen siirtymistä.
