Tulostettava malli Google Mapsin avulla

Geo-location työkalujen avulla voidaan tuoda ohjelmaan kohteiden pinnanmuotoja. Se on kuitenkin vain pinta, jota ei sellaisenaan pysty tulostamaan. Tässä työssä tehdään pinnanmuodoille pohja, joka mahdollistaa tulostamisen.

1. Valitse File – Geo-location – Add Location.
2. Hae haluamasi kohde hakusanoilla tai raahaamalla kartta oikeaan kohtaan.
3. Valitse Select Region.
4. Säädä halutessasi aluetta ja paina Grab.
5. Pinnanmuodot saat näkyviin valitsemalla File – Geo-location – Show Terrain.
Seuraavaksi tehdään kartalle pohja. Ohjelma voi toimia paremmin, kun ensin luot pohjan, jonka jälkeen vasta tuot pinnanmuodot.

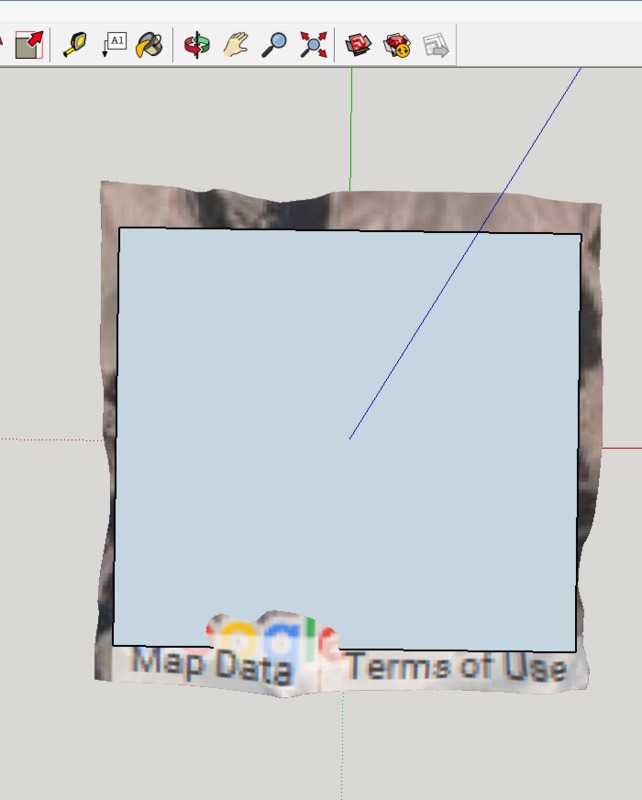

6. Piirrä kartan yläpuolelle Tasokuvio-työkalulla suorakulmio, joka on pienempi kuin äsken luotu kartta.

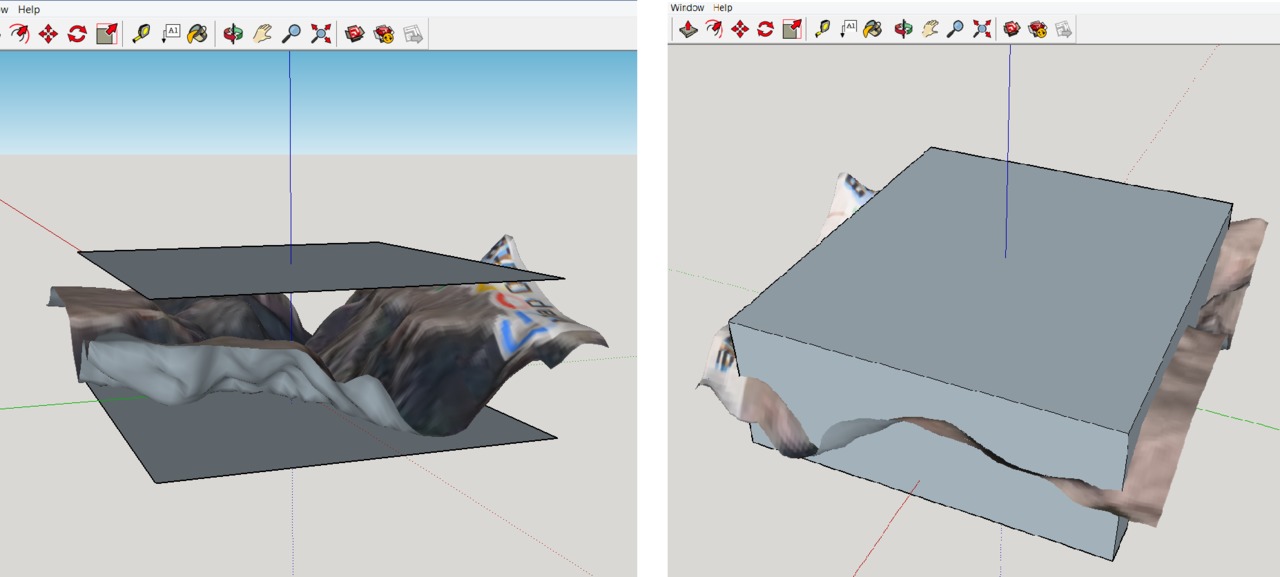

7. Raahaa Siirto-työkalulla luotu suorakulmio kartan alapuolelle siten että se ei kuitenkaan kosketa karttaa. Raahaaminen onnistuu parhaiten, kun siirryt kartan alle ja vedät sieltä tasoa alas.
8. Kopioi suorakulmio (vasen hiiren näppäin - copy - paste) ja siirrä kopio kohtisuoraa ylöspäin siten, että kartta jää suorakulmioiden väliin.
9. Laatikoi kartta yhdistämällä suorakulmioiden kärkipisteet Viiva-työkalulla.

10. Valitse kaikki kohteet Edit - Select All ja valitse Edit – Intersect Faces – With Model.
11. Valitse ainoastaan kartta Nuoli - työkalulla ja valitse Edit – Unlock – Selected.
12. Edelleen kartalle valitse Edit – Group – Explode. Tällöin kartta muuttuu siniseksi.
13. Poista kartan yläpuolella olevat turhat viivat Pyyhekumilla.

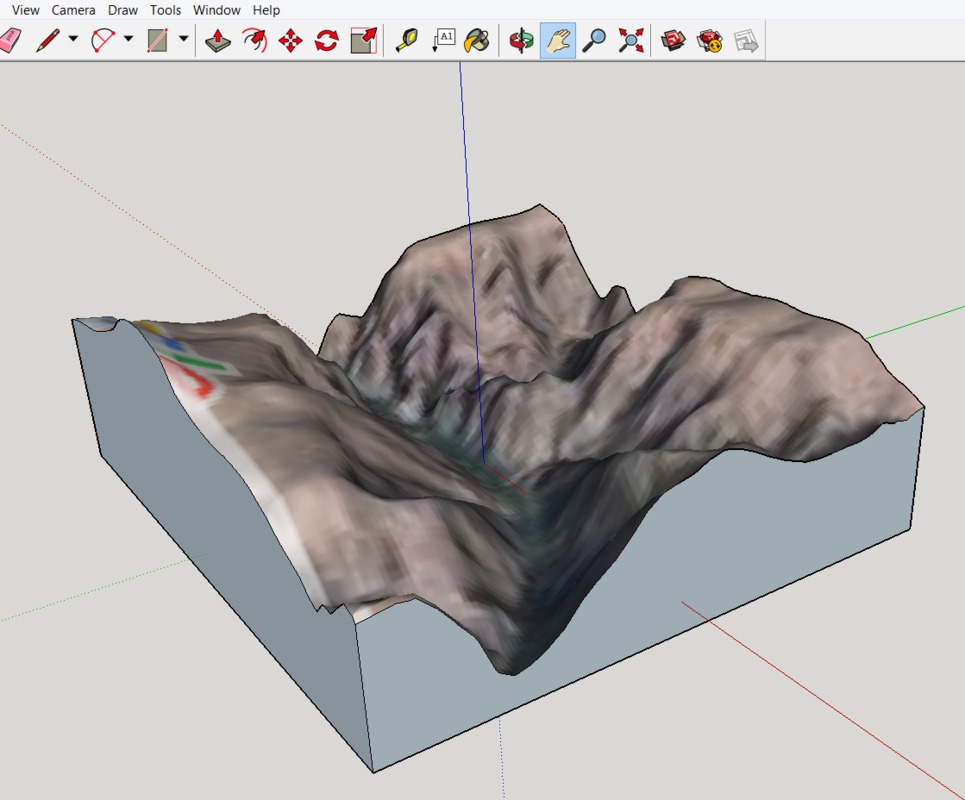

Pinta on oletuksena 1 : 1 mittakaavassa, joten lopuksi voit vielä halutessasi muuttaa kappaleen kokoa Skaalaus-työkalulla.
